Реферат

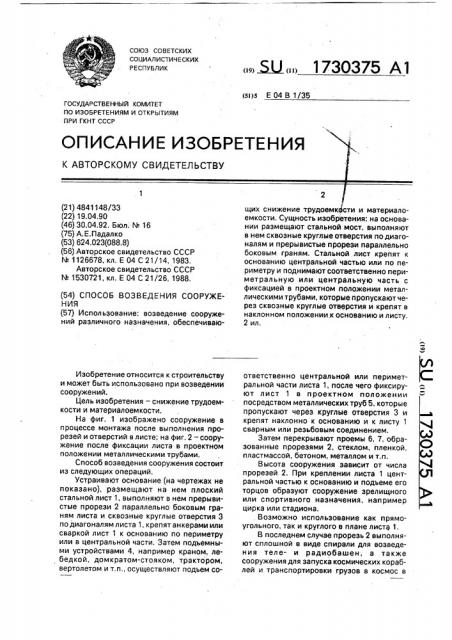

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) (я)5 E 04 В 1/35

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4841148/33 (22) 19.04.90 (46) 30.04.92. Бюл; ¹ 16 (75) А.Е.Падалко (53) 624.023(088.8) (56) Авторское свидетельство СССР

¹1126678,,кл. Е 04 С 21/14, 1983.

Авторское свидетельство СССР

¹ 1530721, кл, Е 04 С 21/26, 1988. (54) СПОСОБ ВОЗВЕДЕНИЯ СООРУЖЕНИЯ (57) Использование: возведение сооружений различного назначения, обеспечиваюИзобретение относится к строительству и может быть использовано при возведении сооружений.

Цель изобретения — снижение трудоемкости и материалоемкости.

На фиг. 1 изображено сооружение в процессе монтажа после выполнения прорезей и отверстий в листе; на фиг. 2 — сооружение после фиксации листа в проектном положении металлическими трубами.

Способ возведения сооружения состоит из следующих операций.

Устраивают основание (на чертежах не показано), размещают на нем плоский стальной лист 1, выполняют в нем прерывистые прорези 2 параллельно боковым граням листа и сквозные круглые отверстия 3 по диагоналям листа 1, крепят анкерами или сваркой лист 1 к основанию по периметру или в центральной части. Затем подъемными устройствами 4, например краном, лебедкой, домкратом-стояком, трактором, вертолетом и т.п„осуществляют подъем сощих снижение трудоемкости и материалоемкости, Сущность изобретения: на основании размещают стальной мост, выполняют в нем сквозные круглые отверстия подиагоналям и прерывистые прорези параллельно боковым граням. Стальной лист крепят к основанию центральной частью или по периметру и поднимают соответственно периметральную или центральную часть с фиксацией в проектном положении металлическими трубами, которые пропускают через сквозные круглые отверстия и крепят в наклонном положении,к основанию и листу.

2 ил, ответственно центральной или периметральной части листа 1, после чего фиксируют лист 1 в проектном положении посредством металлических труб 5, которые пропускают через круглые отверстия 3 и крепят наклонно к основанию и к листу 1 сварным или резьбовым соединением.

Затем перекрывают проемы 6, 7, образованные прорезями 2, стеклом, пленкой, пластмассой, бетоном, металлом и т,п, Высота сооружения зависит от числа прорезей 2. При креплении листа 1 центральной частью к основанию и подъеме его торцов образуют сооружение зрелищного или спортивного назначения, например цирка или стадиона. . Возможно использование как прямоугольного, так и круглого в плане листа 1.

B последнем случае прорезь 2 выполняют сплошной в виде спирали для возведения теле- и радиобашен, а также сооружения для запуска космических кораблей и транспортировки грузов в космос в

1730375

25

Составитель Г. Иванова

Редактор Т. Лошкарева Техред M,Mîðãåíòàë Коррект, р М.Моргентал

Заказ 1500 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1130 l5, Москва, Ж-35, Раушская наб„4/5

Производстве о-изда ельский комбинат "Патент". r. Ужгороц, ул.Гагарина, 101 связи с тем, что практически вся спираль от нижнего до верхнего витка может быть выполнена как мощный электромагнит значительной высоты, Формула изобретения

Способ возведения сооружения, включающий устройство основания, размещение на нем горизонтально ограждения в виде плоского единого элемента, крепление его к основанию, выполнение в элементе прорезей, крепление его к основанию, подъем части элемента подъемными устройствами с фиксацией в проектном положении и монтаж ограждения проемов, о т л и ч аю шийся тем, что, с целью снижения трудоемкости и материалоемкости, до размещения на основании плоского элемента

его выполняют из стального листа, а прорези располагают прерывисто и параллельно

5 боковым граням листа с одновременным выполнением сквозных круглых отверстий по диагоналям листа, причем последний крепят к основанию по периметру или в центральной части, а подъем производят

10 соответственной центральной или периметральной части, при этом фиксацию осуществляют посредством металлических труб, которые пропускают через круглые отверстия листа и крепят наклонно к основанию

15 и листу.
