Реферат



Изобретение относится к конструкции гитары и позволяет повысить удобство в пользовании посредством того, что отверстия для пропускания струн, расположенные симметрично относительно центрального отверстия , выполнены в виде замкнутых продольных прорезей. 2 ил.

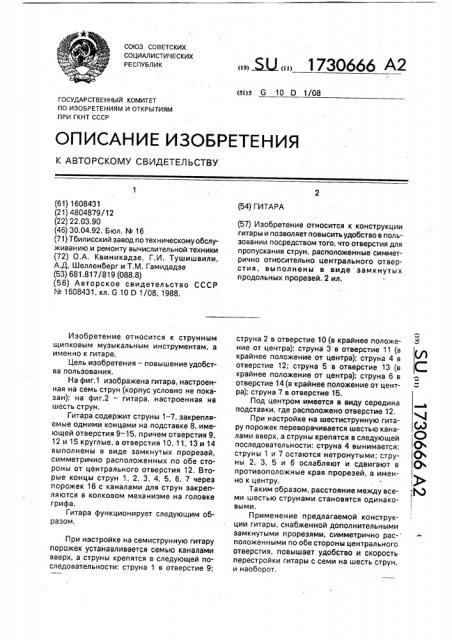

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 G 10 0 1/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (54) ГИТАРА 4 (гд

О ос о о > (61) 1608431 (21) 4804879/12 (22) 22,03.90 (46) 30,04.92. Бюл. hL 16 (71) Тбилисский завод по техническому обслуживанию и ремонту вычислительной техники (72) О.А, Квиникадзе, Г.И. Тушишвили, А.Д. Шелленберг и Т,М. Гамидадзе (53) 681.817/819 (088,8) (56) Авторское свидетельство СССР

N - 1608431, кл. G 10 D 1/08, 1988.

Изобретение относится к струнным щипковым музыкальным инструментам, а именно к гитаре, Цель изобретения — повышение удобства пользования.

На фиг.1 изображена гитара, настроенная на семь струн (корпус условно не показан); на фиг.2 — гитара, настроенная на шесть струн.

Гитара содержит струны 1 — 7, закрепляемые одними концами на подставке 8, имеющей отверстия 9 — 15, причем отверстия 9, 12 и 15 круглые, а отверстия 10, 11, 13 и 14 выполнены в виде замкнутых прорезей, симметрично расположенных по обе стороны от центрального отверстия 12. Вторые концы струн 1, 2, 3, 4, 5, 6, 7 через порожек 16 с каналами для струн закрепляются в колковом механизме на головке грифа.

Гитара функционирует следующим образом.

При настройке на семиструнную гитару порожек устанавливается семью каналами вверх, а струны крепятся в следующей последовательности: струна 1 в отверстие 9;

„„Я2„„1730666 А2 (57) Изобретение относится к конструкции гитары и позволяет повысить удобство в пользовании посредством того, что отверстия для пропускания струн, расположенные симметрично относительно центрального отверстия, выполнены в виде замкнутых продольных прорезей, 2 ил. струна 2 в отверстие 10 (в крайнее положение от центра); струна 3 в отверстие 11 (в крайнее положение от центра); струна 4 в отверстие 12; струна 5 в отверстие 13 (в крайнее положение от центра); струна 6 в отверстие 14 (в крайнее Положение от центра); струна 7 в отверстие 15.

Под центром имеется в виду середина подставки, где расположено отверстие 12, При настройке на шестиструнную гитару порожек переворачивается шестью каналами вверх, а струны крепятся в следующей последовательности: струна 4 вынимается; струны 1 и 7 остаются нетронутыми; струны 2, 3, 5 и 6 ослабляют и сдвигают в противоположные края прорезей, а именно к центру, Таким образом, расстояние между всеми шестью струнами становятся одинаковыми.

Применение предлагаемой конструкции гитары, снабженной дополнительными замкнутыми прорезями, симметрично расположенными по обе стороны центрального отверстия, повышает удобство и скорость перестройки гитары с семи на шесть струн, и наоборот.

1730666

40

50

Формула изобретения

Гитара по авт.св. N 1608431, о т л и ч аю щ а я с я тем, что, с целью повышения удо бства в пользовании, отверстия для про5 пускания струн, расположенные симметрично относительно центрального отверстия, выполнены в виде замкнутых продольных прорезей, 1730666
