Реферат



Изобретение относится к конструкции гитары и позволяет повысить качество звучания посредством выполнения свободного конца оси червяка колкового механизма развальцованным и наличия фиксирующей гайки. 4 ил.

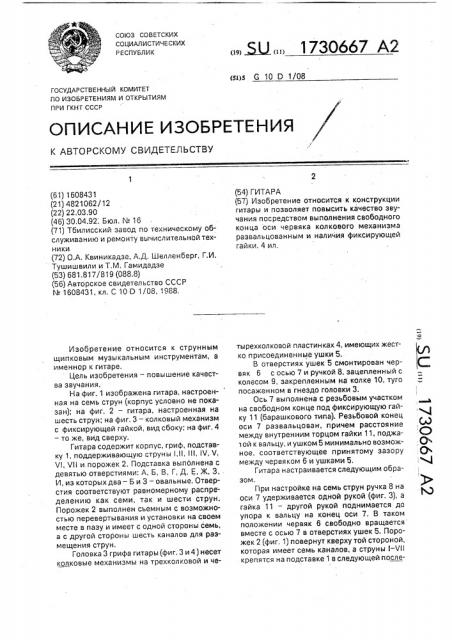

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 G 10 D 1/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 ,Ы> С) о

4 (61) 1608431 (21) 4821062/12 (22) 22.03.90 (46) 30,04.92; Бюл. ¹ 16 (71) Тбилисский завод по техническому обслуживанию и ремонту вычислительнойтехники (72) O,А. Квиникадзе, А.Д, Шелленберг, Г.И.

Тушишвили и Т.М. Гамидадзе (53) 681,817! 819 (088.8) (56) Авторское свидетел ьство СССР № 1608431, кл, С 10 D 1/08, 1988, Изобретение относится к струнным щипковым музыкальным инструментам, а именнор к гитаре.

Цел ь изобретения — по вы ш ение качества звучания.

На фиг. 1 изображена гитара, настроенная на семь струн (корпус условно не показан); на фиг. 2 — гитара, настроенная на шесть струн; на фиг. 3 — колковый механизм с фиксирующей гайкой, вид сбоку; на фиг. 4 — то же, вид сверху.

Гитара содержит корпус, гриф, подставку 1, поддерживающую струны I,II, III, IV, V, Vl, Vll и порожек 2. Подставка выполнена с девятью отверстиями: А, Б, В, Г, Д, Е, Ж, 3, .

И, из которых два — Б и 3 — овальные, Отверстия соответствуют равномерному распределению как семи, так и шести струн.

Порожек 2 выполнен сьемным с возможностью перевертывания и установки на своем месте в пазу и имеет с одной стороны семь, а с другой стороны шесть каналов для размещения струн.

Головка 3 грифа гитары (фиг. 3 и 4) несет колковые механизмы на трехколковой и че. Ж», 1730667 А2 (54) ГИТАРА (57) Изобретение относится к конструкции гитары и позволяет повысить качество звучания посредством выполнения свободного конца оси червяка колкового механизма развальцованным и наличия фиксирующей гайки. 4 vn, тырехколковой пластинках 4, имеющих жестко присоединенные ушки 5.

В отверстиях ушек 5 смонтирован червяк 6 с осью 7 и ручкой 8, зацепленный с колесом 9, закрепленным на колке 10, туго посаженном в гнездо головки 3.

Ось 7 выполнена с резьбовым участком на свободном конце под фиксирующую гайку 11 (барашкового типа). Резьбовой конец оси 7 развальцован, причем расстояние между внутренним торцом гайки 11, поджа1ой к вальцу, и ушком 5 минимально возможное, соответствующее принятому зазору между червяком 6 и ушками 5.

Гитара настраивается следующим образом.

При настройке на семь струн ручка 8 на оси 7 удерживается одной рукой (фиг. 3), а гайка 11 — другой рукой поднимается до упора к вальцу на конец оси 7. В таком положении червяк 6 свободно вращается вместе с осью 7 в отверстиях ушек 5. Порожек 2 (фиг, 1) повернут кверху той стороной, которая имеет семь каналов, а струны I — И! крепятся на подставке 1 в следующей после1730667

ИГ50

55 довательности: струна в отверстие А; II струна в отверстие Б с левой стороны; III струна в отверстие В; IV струна в отверстие

Д; струна в отверстие Ж; Vl струна в отверстие 3 с правой стороны; Vll струна в отверстие И.

После этого струны натягиваются обычным образом и при игре гайка 11, поджатая к вальцу на оси 7, не имеет возможности дребезжать.

При настройке на шестиструнную гитару у натяжение струн ослабляют, порожек 2 перевертывают кверху той вершиной, где имеется шесть каналов (фиг. 2), вынимается одна струна, предпочтительно четвертая.

Оставшиеся струны крепятся следующим образом:! струна остается в отверстии А;

А II струна перемещается в правую сторону отверстия Б; III струна продевается в отверстие Г; IV струна продевается в отверстие Е;

V струна перемещается в левую сторону отверстия В; Ч! струна остается в отверстии И.

После окончательного натяжения струн гайка 11 подвинчивается на оси 7 к ушку 5 и в таком положении зажимается, фиксируя ось 7 с червяком 6 относительно

5 ушка 5, чем предотвращается дребезжание червяка 6, Наличие фиксирующей гайки на удлиненном резьбовом конце оси червяка предотвращает воэможность возникновения

10 посторонних звуков при игре на гитаре в обоих компоновках, Формула изобретения

15 Гитара по авт,св. N 1608431, о т л и ч аю щ а я с я тем, что, с целью повышения качества звучания посредством обеспечения возможности устранения посторонних звуков после перенастройки, свободный ко20 нец оси червяка колкового механизма выполнен развальцованным и несет фиксирующую гайку.

1730667

1730667
