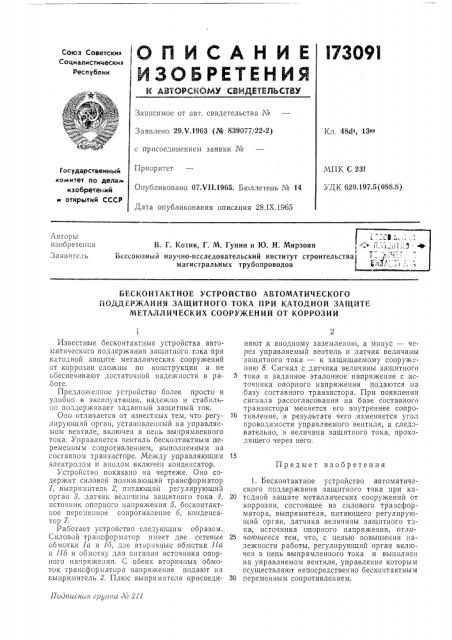

Союз Соеетскиз

Социалистическими

l7309I

ЗОБ РЕТЕНИЯ республик

Зависимое от авт, свидетельства ¹

Заявлено 29 Ч.1963 (№ 839077/22-2) Кл, 48di, 13оо с присоединением заявки №

Приоритет

МПК С 231

5 ДК, 620.197.5 (088.8) Государственный номитет по делал изобрете ий и открытий СССР

Опубликовано 07.Ч11.1965. Бюллетень № 14

Дата опубликования описания 28.1Х.1965

Авторы изобретения

Заявитель

В, Г. Котик, Г. М. Гунин и Ю. Н. Мирзоян

Всесоюзный научно-исследовательский институт строительства магистральных трубопроводов

ЬЕСКОНТАКТНОЕ УСТРОЙСТВО АВТОМАТИЧЕСКОГО

ЙОДДЕРЖАНИЯ ЗАЩИТНОГО ТОКА ПРИ КАТОДНОЙ ЗАЩИТЕ

МЕТАЛЛИЧЕСКИХ СООРУЖЕНИЙ ОТ КОРРОЗИИ

Предмет изобретения

17одиисии» грииии Л3 211

Известные бесконтактные устройства автоматического поддержания защитного тока прн катодной защите металлических сооружений от коррозии сложны по конструкции и не обеспечивают достаточной надежности в работе.

Предложенное устройство более просто и удобно в эксплуатации, надежно и стабильно поддерживает заданный защитный ток.

Оно отличается от известных тем, что регулирующии орган, установленный на управляемом вентиле, включен в цепь выпрямленного тока. Управляется вентиль бесконтактным переменным сопротивлением, выполненным на составном транзисторе. Между управляющим электродом и анодом включен конденсатор.

Устройство показано на чертеже. Оно содержит силовой пони кающий трансформатор

1, выпрямитель 2, питающий регулирующий орган 8, датчик величины защитного тока 4, источник опорного напряжения б, бесконтактное переменное сопротивление 6, конденсатор 7.

Работает устройство следу ющим образом.

Силовой трансформатор имеет две сетевые обмотки la и 1о, дзе вторичные обмотки 11а и 11б и обмотку для питания источника опорного напряжения. С ооеих вторичных обмоток трансформатора напряжение подают на выпрямитель 2. Плюс выпрямителя присоединяют к анодному заземлению, а минус — через управляемый вентиль и датчик величины защитного тока — к защищаемому сооружению 8. Сигнал с датчика величины защитного

5 тока н заданное эталонное напряжение с источника опорного напряжения подаются на базу составного транзистора. При появлении сигнала рассогласования на базе составного транзистора меняется его внутреннее сопротивление, в результате чего изменяется угол проводимости управляемого вентиля, а следовательно, и величина защитного тока, проходящего через него.

1. Бесконтактное устройство автоматического поддержания защитного тока при ка20 тсдной защите металлических сооружений от коррозии, состоящее из силового трансформатора, выпрямителя, питающего регулирующий орган, датчика величины защитного тэка, источника опорного напряжения, отли25 кающееся тем, что, с целью повышения надежности работы, регулирующий орган включен в цепь выпрямленного тока и выполнен на управляемом вентиле, управление которым осуществляют непосредственно бесконтактным

30 геременным сопротивлением, 173091

Составитель Е. Кубасова

Редактор T. Каранова Техред Ю. В. Баранов Корректор Г. П. Зимина

Заказ 2089/14 Тираж 2175 Формат бум. бОР, 90 /з Объем 0,13 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

2. Устройство по п. 1, отличающееся тем, что, с целью упрощения конструкции, бесконтактное переменное сопротивление выполнено на составном транзисторе.

3. Устройство по пп. 1, 2, отличающееся тем, что, с целью повышения быстродействия, между управляющим электродом и анодом включен конденсатор.
