Способ изготовления сотовых сеток электровакуумных приборов

Способ изготовления сотовых сеток электровакуумных приборов

Иллюстрации

Показать все

Реферат

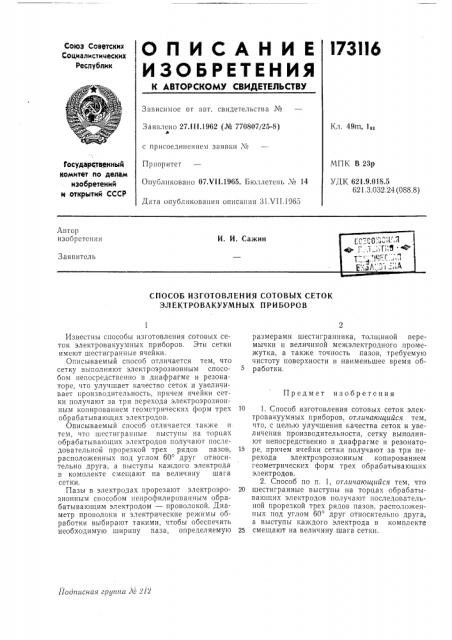

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 49m, 10, Заявлено 27.1!1.1962 (№ 770807/25-8) с присоединением заявки №

Государственный комитет ло дедам изобретений и открытий СССР

МПК В 23р

УДК 621.9.018.5

621.3.032,24 (088,8) Приоритет

Опубликовано 07,Ч11.1965. Бюллетень ¹ 14

Дата опубликования описания 31 VII.1965

Автор изобретения

И. И. Сажин

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ СОТОВЫХ СЕТОК

ЭЛЕКТРОВАКУУМНЫХ ПРИБОРОВ размерами шестигранника, толщиной перемычки и величиной межэлектродного промежутка, а также точность пазов, требуемую чистоту поверхности и наименьшее время обработки.

10 1. Способ изготовления сотовых сеток электровакуумных приборов, отличающийся тем, что, с целью улучшения качества сеток и увеличения производительности, сетку выполняют непосредственно в диафрагме и резонато15 ре, причем ячейки сетки получают за три перехода электроэрозионным копированием геометрических форм трех обрабатывающих электродов.

2, Способ по п. 1, отличающийся тем, что

20 шестигранные выступы на торцах обрабатывающих электродов получают последовательной прорезкой трех рядов пазов, расположенных под углом 60 друг относительно друга, а выступы каждого электрода в комплекте

25 смещают на величину шага сетки.

1!одаисная группа ЛФ 212

Известны способы изготовления сотовых сеток электровакуумных приборов. Эти сетки имеют шестигранные ячейки.

Описываемый способ отличается тем, что сетку выполняют электроэрозионным способом непосредственно в диафрагме и резонаторе, что улучшает качество сеток и увеличивает производительность, причем ячейки сетки получают за три перехода электроэрозионным копированием геометрических форм трех обрабатывающих электродов.

Описываемый способ отличается также и тем, что шестигранные выступы на торцах обрабатывающих электродов получают последовательной прорезкой трех рядов пазов, расположенных под углом 60 друг относительно друга, а выступы каждого электрода в комплекте смещают на величину шага сетки.

Пазы в электродах прорезают электроэрозионным способом епрофилированным обрабатывающим электродом — проволокой. Диаметр проволоки и электрические режимы обработки выбирают такими, чтобы обеспечить необходимую ширину паза, определяемую

Предмет изобретения
