Способ изготовления контейнеров для получения искусственных алмазов

Способ изготовления контейнеров для получения искусственных алмазов

Иллюстрации

Показать все

Реферат

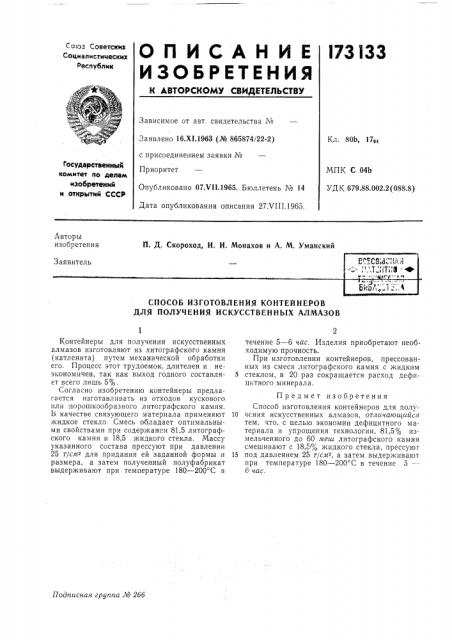

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

l73 l33

Зависимое от авт. свидетельства ¹

Заявлено 16.XI.1963 (¹ 865874/22-2) Кл. 80b, 17gg с присоединением заявки №

Приоритет

1 осударственный комитет по делам изобретений и открытий СССР

МПК С 04b

УДК 679.88.002.2 (088.8) Опубликовано 07.VII.1965. Бюллетень № 14

Дата опубликования описания 27Х111.1965, Авторы изобретения

П. Д, Скороход, И. И. Монахов и А. М, Уманский

Заявитель

БИВАЛ,.1 ...

СПОСОБ ИЗГОТОВЛЕНИЯ КОНТЕЙНЕРОВ

ДЛЯ ПОЛУЧЕНИЯ ИСКУССТВЕННЫХ АЛМАЗОВ

Подписная группа № 2бб

Контейнеры для получения искусственных алмазов изготовляют из литографского камня (катленита) путем механической обработки его. Процесс этот трудоемок, длителен и неэкономичен, так как выход годного составляет всего лишь 5%.

Согласно изобретению контейнеры предлагается изготавливать из отходов кускового или порошкообразного литографского камня.

В качестве связуюшего материала применяют жидкое стекло. Смесь обладает оптимальными свойствами при содержании 81,5 литографского камня и 18,5 жидкого стекла. Массу указанного состава прессуют при давлении

25 т(сх- для придания ей заданной формы и размера, а затем полученный полуфабрикат выдерживают при температуре 180 — 200 С в течение 5 — 6 час. Изделия приобретают необходимую прочность.

При изготовлении контейнеров, прессованных из смеси литографского камня с жидким

5 стеклом, в 20 раз сокращается расход дефицитного минерала.

Предмет изобретения

Спосоо изготовления контейнеров для полу10 чения искусственных алмазов, отличающийся тем, что, с целью экономии дефицитного материала и упрощения технологии, 81,5% измельченного до 60 л е и литографского камня смешивают с 18," % жидкого стекла, прессуют

15 под давлением 25 т(с,к -, а затем выдерживают при температуре 180 — 200 С в течение 5 ——

6 час.
