Устройство для непрерывной обработки деталей

Устройство для непрерывной обработки деталей

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (! 9) (11) (s1)s B 23 Q 3/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ (21) 4756629/08 (22) 04.11.89 (46) 07.05.92. Бюл, N 17 (71) Россошанский электроаппаратный заВод (72) В.П.Евсюнин и Н.Н,Кочин (53) 621.914.37 (088.8) (56) Авторское свидетельство СССР по заявке М 4750202/08, кл. В 23 Q 3/00, 17,10.89. (54) УСТРОЙСТВО ДЛЯ НЕПРЕРЫВНОЙ

ОБРАБОТКИ ДЕТАЛЕЙ (57) Использование; в качестве зажимных приспособлений автоматов непрерывного действия, Устройство содержит установленный на корпусе 1 ротор 2, в пазах 5 которого установлены клинья 4. Деталь 10 в позиции загрузки Б устанавливается на базовую пластину 3 ротора 2. При этом клин 4 отведен с помощью прижима 6, а паз детали совмещают с пазом 5 ротора. С помощью прижима 6 клин 4 вводят в паз детали и закрепляют ее.

После обработки детали на позиции В она .поступает на позицию выгрузки Г, где за счет взаимодействия клина 4 с подпружиненным выбрасывателем 8 деталь освобождается. 2 ил.

1731579

Изобретение относится к станкостроению, в частности к зажимным приспособлениям автоматов непрерывного действия, Составитель Д.Блинов

Техрер М,Моргентал Корректор М.Максимишинец

Редактор Н,Рогулич

Заказ 1545 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Целью изобретения является расширение функциональных возможностей устройства за счет обеспечения ориентировочного закрепления деталей с пазом.

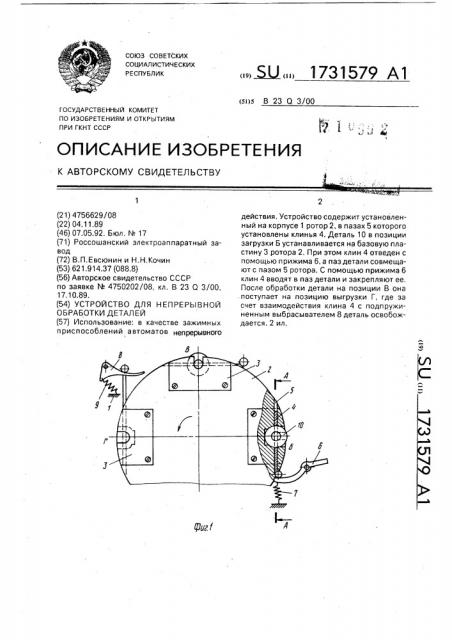

На фи r.1 показано устройство, вид сверху; на фиг.2 — разрез А — А на фиг.1.

Устройство состоит из установленного на корпусе 1 ротора 2 с базовыми пластинами 3 и зажимнымй клиньями 4, размещенными в пазах 5 ротора.

На корпусе 1 установлен прижим 6 с пружиной 7 и выбрасыватель 8 с пружиной

9, выполненный в виде двуплечего рычага.

Устройство работает следующим образом.

В позиции загрузки Б с помощью пружины 7 прижим 6 выдвигает клин 4 из паза

5 ротора 2. Предварительно ориентированную деталь 10 устанавливают на базовую пластину 3 так, чтобы ее паз 11 совпал с пазом 5 ротора 2, С помощью прижима 6 клин 4 входит в паз 11 детали 10 и осуществляет ее зажим.

При вращении ротора 2 на позиции В производится обработка детали.

При дальнейшем вращении ротора 2 на позиции разгрузки Г выбрасыватель 8 с помощью пружины 9 выдвигает клин 4, освобождая деталь 10, а затем соскальзывает с

5 пальца клина и возвращается в исходное положение. Устройство готово к следующему циклу работы.

Формула изобретения

Устройство для непрерывной обработки

10 деталей, содержащее установленные на корпусе подпружиненный прижим, выбрасыватель и ротор с базовыми пластинами и зажимными элементами, предназначенными для взаимодействия с подпружиненным

15 прижимом, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей путем обеспечения ориентированного закрепления деталей с пазом, в роторе выполнены пазы, а каждый зажим20 ной элемент выполнен в виде клина, установлен с возможностью продольного перемещения в соответствующем пазу ротора и предназначен для размещения в пазу детали, при этом выбрасыватель выполнен

25 в виде двуплечего рычага, одно плечо которого подпружинено относительно корпуса, а другое предназначено для взаимодействия с соответствующим зажимным элементом.
