О П И С А Н И Е l73l63

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 5а, 32;о

Заявлено 20.Ч11,1964 (№ 913437/22-3) с присоединением заявки №

Приоритет

Опубликовано 21.VI1.1965. Бюллетень № 15

Дата опубликования описания 1.IX.19б5

Государственный комитет по делам изобретений и открытий СССР.ЧПК Е 21Ь

УДК 622.245,12 (088.8)

622.245.13 (088.8) Авторы изобретения

Г. А. Стрелец, В. 3. Лубан и П. В. Горлачев

Заявитель

ОПРЕССОВОЧНАЯ ГОЛОВКА

Предмет изобретения

Подписная грутга № 10

Известны опрессовочные головки для испытания труб, присоединяемые к ним при помощи резьбы и состоящие из корпуса, резинового упорного кольца и патрубка для подвода жидкости.

В процессе опрессовки рабочая резьба трубы подвергается значительным усилиям и разрушается. Навинчивание и свинчивапие труб удлиняет время опрессовки.

Предложенная головка отличается тем, что для ускорения опрессовки и предохранения резьбы трубы от разрушения она снабжена подвижными плашками с подпружиненными штоками, расположенными в верхней части корпуса, вилками, укрепленными на корпусе, и самоуплотняющимся резиновым элементом, помещенным в нижней части корпуса.

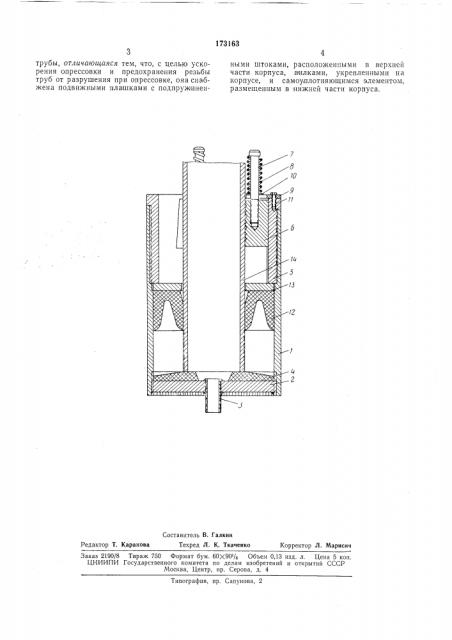

На чертеже показан вертикальный разрез опрессовочпой головки. Головка состоит из корпуса, захватывающего приспособления и герметизирующего устройства.

Корпус представляет сооой стакан 1 с днищем 2, в которое ввинчен патрубок 8 для подвода жидкости. К днищу пр ивулканизировано резиновое кольцо 4, в которое упирается конец трубы при надевании головки. В верхнюю часть стакана ввинчивается конус 5, имеющий три паза специальной формы.

Захватывающее приспособление состоит из трех плашек б с ударными штоками 7. Плашки ходят в специальггых пазах конуса 5 и удерживаются в рабочем положении пружинамн 8, которые упираются в вилку 9 и шайбу

10. Вилка крепится болтом 11 к конусу 5.

Герметизирующее устройство представляет собой самоуплотняюшийся элемент 12, удерживаемый металлическим кольцом 18, которое упирается с одной стороны в торец конуса, а с другой — в торец стакана.

10 Опрессовочная головка закрепляется на трубе следующим образом. На конец обсадной илн иной трубы 14 надевается головка до упора в резиновое кольцо 4.

Пружина 8 удерживает плашки в верхнем

15 положении, сцепляя их с трубой 14.

Прн заполнении жидкостью внутренней части этой трубы и повышегпгп давления в ней резиновый элемент уплотняется, герметизируя нижнюю часть корпуса.

20 По окончании опрессовкн давление сбрасывается, ударом по штоку 7 плашка выводится .нз зацепления с трубой 14 и удерживается стопором.

Опрессозочная головка для испытания труб, преимущественно обсадных, состоящая из корпуса с днищем и уплотнптельным коль30 цом, и патрубка для подвода жидкости H

173163 д

g

72

Составитель В. Галкин

Редактор Т, Каранова

Техред Л. К. Ткаченко Корректор Л. Марисич

Заказ 2190/8 Тираж 750 Формат бум. 60>(90 /з Объем 0,13 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 трубы, отличающаяся тем, что, с целью ускорения опрессовки и предохранения резьбы труб от разрушения при опрессовке, она снабжена подвижными плашками с подпружиненными штоками, расположенными в верхней части корпуса, в илками, укрепленными на корпусе, и самоуплотняющимся элементом, размещенным в нижней части корпуса.
