Реферат



Изобретение относится к устройствам для транспортировки и может быть использовано , например, в качестве оборудования лесных складов, Цель изобретения - повышение грузонесущей способности конвейера . Приводной тяговый орган 4 перемещает тележки 1, установленные на катках 2. На рабочей ветви грузонесущие балки 6 образуют непрерывную составную поверхность, а на холостой ветви поворачиваются вокруг оси 5 и передвигаются тележками 1 в полуподвешенном состоянии. 1 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s В 65 G 65/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ4ЕТЕЛЬСТВУ л (21) 4476717/63 (22) 23.08.86 (46) 07.05.92. Бюл. М. 17 (71) Научно-производственное фанерное объединение "Научфанпром" (72) Е.А.Шишкин (53) 621.86.068 (088,8) (56) Залегаллер Б.Г. и др. Технология и оборудование лесных складов, М.: Лесная промышленность, 1984, с.98. (54) КОНВЕЙЕР ДЛЯ ПЕРЕМЕЩЕНИЯ

ДЛИННОМЕРНЫХ ИЗДЕЛИЙ. Ж 1731705 А1 (57) Изобретение относится к устройствам для транспортировки и.может быть использовано, например, в качестве оборудования лесных складов, Цель изобретения — повышение грузонесущей способности конвейера. Приводной тяговый орган 4 перемещает тележки 1, установленные на катках 2, На рабочей ветви грузонесущие балки,6 образуют непрерывную составную поверхность, а на холостой ветви поворачиваютея вокруг оси 5 и передвигаются тележками 1 в полуподвешенном состоянии. 1 з..п. ф-лы, 3 ил. 4 (лЭ О

Ql

1731705

Изобретение относится к устройствам дл ля транспортировки и может быть использовано, например, в качестве оборудования лесных складов, Известен конвейер для перемещения длинномерных изделий с бесконечным гибким тяговым органом.

Недостатком этого конвейера является повышенное трение холостой ветви об основания и, следовательно, большой износ цепей,,а также невысокая грузонесущая способность конвейера.

Цель изобретения — повышение грузонесущей способности конвейера.

Поставленная цель достигается тем, что каждая ветвь включает два ряда разнесенных одна относительно другой в продольном направлении тележек на спаренных катках, причем каждая тележка одного ряда связана с соответствующей ей тележкой другого ряда посредством П-образной вертикально расположенной скобы, при этом тяговый орган прикреплен в средней части снизу к каждой из упомя нутых скоб, а сверху каждой скобы смонтирована поперечная ось для шарнирного крепления грузонесущей балки, которая другим своим концом свободно опирается на аналогичную поперечную ось последующей скобы, причем катки тележек установлены в продольных направляющих, выполненных в виде швеллеров, полки которых сверху и снизу охватывают катки тележек.

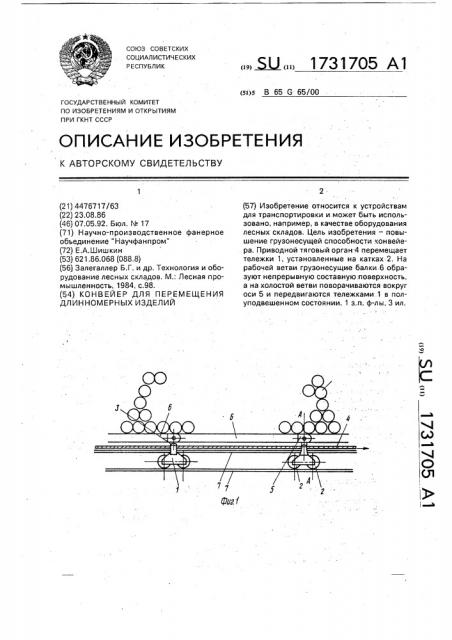

На фиг.1 изображена схема рабочей ветви контейнера: на фиг,2 — схема холостой ветви конвейера; на фиг. 3 а), б) — разрез А-А на фиг.1 с разными схемами установки направляющих швеллеров (соответственно левая и правая части), Конвейер для перемещения длинномерных изделий состоит из тележек 1, установленных на катках 2, соединительной

П-образной скобы 3, тягового органа 4, оси

5 грузонесущих поворотных балок 6 и направляющих швеллеров 7, полки которых охватывают катки тележек.

Конвейер работает следующим образом, !

Длинномерные изделия укладывают поперек на грузонесущие балки 6 рабочей вет5 ви конвейера.

При включенном приводе усилие передается тяговому органу 4, который перемещает тележки 1, При движении балка 6 на ведущей звез10 дочке конвейера переворачивается и в полуподвешенном состоянии тележкой 1 возвращается в исходную точку рабочей ветви.

Формула изобретения

15 1. Конвейер для перемещения длинномерных изделий, содержащий несколько параллельно расположенных и кинематически связанных между собой приводных, грузонесущих ветвей с гибкими бесконечными

20 тяговыми органами, отличающийся тем, что, с целью повышения его грузонесущей способности, каждая ветвь включает два ряда разнесенных одна относительно другой в продольном направлении тележек

25 на спаренных катках, причем каждая тележка одного ряда связана с соответствующей ей тележкой другого ряда посредством Побразной вертикально расположенной скобы, при этом тяговый орган прикреплен в

30 средней части снизу к каждой из упомянутых скоб, а сверху каждой скобы смонтирована поперечная ось для шарнирного крепления грузонесущей балки, которая другим своим концом свободно опирается

35 на аналогичную поперечную ось последующей скобы с образованием совместно с другими подобными балками на рабочем участке конвейера непрерывной составной грузонесущей поверхности, причем катки

40 тележек установлены в продольных направляющихх.

2. Конвейер по п,1, отл и ч а ю щи йс я тем, что направляющие выполнены в

45 виде швеллеров, полки которых сверху и снизу охватывают катки тележек.
