Реферат



Изобретение относится к погрузочноразгрузочным работам. Преимущественно изобретение может быть использовано для транспортирования и погрузки легко травмируемых сельскохозяйственных продуктов , например зерна, при этом позволяет повысить эффективность путем снижения травмирования материала и энергозатрат. Погрузчик выполнен в виде бесконечной перфорированной ленты 3, натянутой на барабанах , с внутренней стороны которой смонтирован коллектор 4, связанный воздухопроводом со всасывающим воздушным вентилятором, при этом над одним из барабанов 1 бесконечной перфорированной ленты смонтировано зажимное устройство, выполненное в виде мягкой ленты 7, натянутой , как минимум, на трех барабанах 8, при этом мягкая лента перекрывает часть коллектора . 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s В 65 G 65/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4472798/11 (22) 07.07.88 (46) 07.05.92. Бюл. № 17 (71) Челябинский институт механизации и электрификации сельского хозяйства (72) С.А,Аристов (53) 621.869 (088.8) (56) Авторское свидетельство СССР

¹ 759438, кл. B 65 G 65/02, 1979. (54) ПОГРУЗЧИК СЫПУЧИХ МАТЕРИАЛОВ (57) Изобретение относится к погрузочноразгрузочным работам. Преимущественно изобретение может быть использовано для транспортирования и погрузки легко травмируемых сельскохозяйственных продук„„ Д „„1731707 А1 тов, например зерна, при этом позволяет повысить эффективность путем снижения травмирования материала и энергозатрат.

Погрузчик выполнен в виде бесконечной перфорированной ленты 3, натянутой на барабанах, с внутренней стороны которой смонтирован коллектор 4, связанный воздухопроводом со всасывающим воздушным вентилятором, при этом над одним из барабанов 1 бесконечной перфорированной ленты смонтировано зажимное устройство, выполненное в виде мягкойленты 7, натянутой, как минимум. на трех барабанах 8, при этом мягкая лента перекрывает часть коллектора. 1 ил.

1731707

40

50

Составитель Н.Лекультр

Техред М.Моргентал Корректор Л.Патай

Редактор С.Патрушева

Заказ 1552 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к погрузочноразгрузочным работам и может быть использовано для транспортирования и погрузки легко травмируемых сельскохозяйственных продуктов, например, зерна.

Цель изобретения — повышение эффективности путем снижения травмирования материала и снижения энергоемкости.

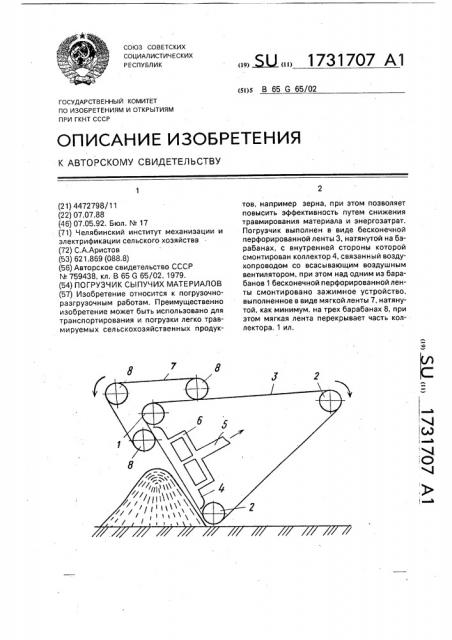

На чертеже изображен погрузчик сыпучих материалов, Погрузчик содержит ходовую опору (не показана), на которой закреплены барабаны 1 и 2, один из которых выполнен приводным.

На барабанах 1 и 2 натянута перфорированная бесконечная лента 3, С внутренней стороны ленты 3 смонтирован коллектор 4, закрепленный на ходовой опоре и связанный с воздухопроводом 5 со всасывающим воздушным вентилятором (не показан). Коллектор 4 имеет всасывающие сопла 6, обращенные к рабочей поверхности бесконечной перфорированной ленты 3.

Над барабаном 1 смонтировано прижимное устройство, установленное также на ходовой опоре и включающее в себя мягкую ленту 7, натянутую на барабанах 8, Устройство работает следующим образом, Бесконечной перфорированной ленте 3 придают движение в нужном направлении и включают воздушный вентилятор. Рабочую поверхность ленты 3 устанавливают у насы5 пи транспортируемого материала. Воздушный поток, создаваемый воздушным вентилятором, воздухопроводом 5 и соплами 6 прижимает транспортируемый материал к ленте 3. Материал транспортируется

10 вместе с лентой, До выхода материала вместе с лентой из зоны воздушного потока материал прижимается к ленте 3 мягкой лентой 7 и транспортируется далее по горизонтальному участку ленты, после чего вы15 сыпается в зоне разгрузки, Формула изобретения

Погрузчик сыпучих материалов, содержащий ходовую опору, на которой установлен приводной барабан, охваченный
