Устройство для ввода радиального зонда в доменную печь

Устройство для ввода радиального зонда в доменную печь

Иллюстрации

Показать все

Реферат



Изобретение относится к металлургии и может быть использовано для контроля параметров распределения газового потока в слое шихты по радиусу доменной печи. Сущность: устройство содержит трубу зонда 5, направляющие 1, каретку 2 с закрепленной на ней трубой зонда, тянущий механизм 6, пробковый кран 13, соединенный с обечайкой 14, закрепленной на кожухе печи. Совместно с тянущим механизмом 6 смонтирована шлюзовая камера, в которой размещен сальник трубы зонда 5 и оголовок в виде сферической поверхности. Повышение эксплуатационной надежности достигается возможностью поворота трубы зонда в вертикальной плоскости вокруг оси тянущего механизма, что исключает деформацию трубы под воздействием опускающейся шихты. 2 ил. СО с

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5i)5 С 21 В 7/24

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЪСТВУ (21) 4784008/02 (22) 22.01,90 (46) 07.05.92. Бюл. N. 17 (71) Днепропетровский филиал Государственного проектно-конструкторского института "Гипромашуглеобогащение" (72) В.С.Лопатецкий, П.А.Константинов, О.Т.Федоскина, В.Л,Сафрис, Н.М.Можаренко и Н.Н.Изюмский (53) 669.162,263.2 (088.8) (56) Авторское свидетельство СССР

М 171864, кл. С 21 В 7/24, 1965.

Авторское свидетельство СССР

N 717136, кл. С 21 В 7/24, 1960.

Авторское свидетельство СССР

N 761569, кл. С 21 В 7/24, 1980. (54) УСТРОЙСТВО ДЛЯ ВВОДА РАДИАЛЬНОГО ЗОНДА В ДОМЕННУЮ ПЕЧЬ

» .Ы 1731821 А1 (57) Изобретение относится к металлургии и может быть использовано для контроля па-. раметров распределения газового потока в слое шихты по радиусу доменной печи. Сущность: устройство содержит трубу зонда 5, направляющие 1, каретку 2 с закрепленной на ней трубой зонда, тянущий механизм 6, пробковый кран 13, соединенный с обечайкой 14, закрепленной на кожухе печи.

Совместно с тянущим механизмом 6 смонтирована шлюзовая камера, в которой размещен сальник трубы зонда 5 и оголовок в виде сферической поверхности, Повышение эксплуатационной надежности достигается возможностью поворота трубы зонда в вертикальной плоскости вокруг оси тянущего механизма, что исключает деформацию трубы под воздействием опускающейся шихты.

2 ил.

1731821

Изобретение относится к металлургии, в частности к устройствам для контроля параметров распределения газового потока и температуры в слое шихты по радиусу доменной печи.

Целью изобретения является повышение эксплуатационной надежности.

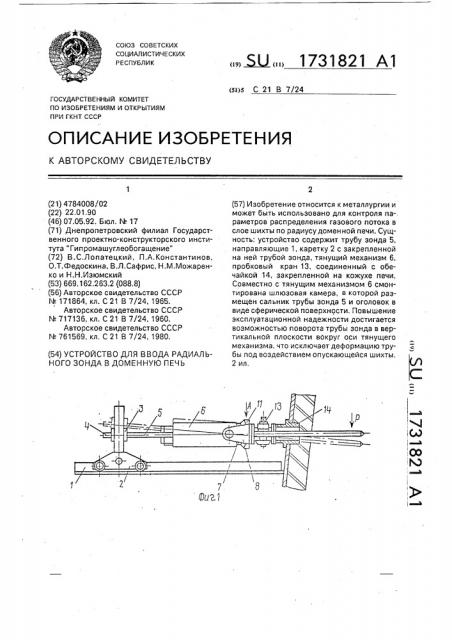

На фиг, 1 показано устройство для ввода радиального зонда, общий вид; на фиг. 2— вид А на фиг, 1.

Устройство для ввода радиального зонда в доменную печь содержит направляющие 1, на которых размещается каретка 2.

Шарниром 3 каретка 2 связана с хвостовиком 4 трубы зонда 5, Посредством тянущего механизма 6 труба зонда 5 перемещается.

На тянущем механизме 6 смонтирована первая секция 7 переходной камеры 8, контактирующая своей сферической поверхностью 9 со сферической поверхностью 10 второй секции 11, жестко закрепленной на кожухе доменной печи. В первой секции 7 переходной камеры 8 размещен сальник 12, во второй секции 11 — пробковый кран 13, соединенный с обечайкой 14, закрепленной на кожухе доменной печи.

Устройство для ввода радиального зонда в доменную печь работает следующим образом, В рабочем положении труба зонда 5 установлена на каретке 2, перемещающейся в направляющих 1, и заведена в тянущий механизм 6. Для введения трубы зонда 5 в шихту доменной печи включается приводное устройство (не показано) тянущего механизма б, В результате фрикционного зацепления создается тянущее усилие и труба зонда 5 вводится в переходную камеру 8 через сальник 12. Открывается пробковый кран 13 и труба зонда 5 через обечайку

14 вводится непосредственно в шихту доменной печи, а хвостовик 4 трубы зонда 5, связанный с шарниром 3, перемещается вместе с кареткой 2 в направлении подачи трубы зонда 5, Находящаяся в шихте доменной печи труба зонда 5 испытывает со стороны шихты значительные усилия, стремящиеся ее изогнуть. Однако в силу того, что переходная камера 8, с находящейся в ней трубой зонда

5, поворачивается в вертикальной плоскости вокруг оси тянущего механизма 6, происходит наклон трубы зонда 5 в направлении схода шихты, что исключает изгиб ее, и ревы шающий допустимые нормы. При этом шарнир 3 каретки 2 перемещается в вертикальном направлении за хвостовиком

4 трубы зонда 5, а наличие сферических поверхностей 9 и 10 контактирующих первой секции 7 и второй секции 11 переходной

50 Формула изобретения

Устройство для ввода радиального зонда в доменную печь, содержащее направляющие каретку с закрепленной на ней трубой зонда, тянущий механизм, пробковый кран, 55 соединенный с закрепленной на кожухе печи обечайкой, и сальник зондовой трубы, о тл и ч а ю щ е е с я тем, что, с целью повышения эксплуатационной надежности, устройство снабжено переходной камерой, выполненной в виде шарнирно соединен5

45 камеры 8 соответственно исключает выход доменного газа в широких пределах величины угла поворота первой секции 7 переходной камеры 8. Тянущий механизм 6, смонтированный совместно с первой секцией 7 переходной камеры 8, тоже наклоняется и сохраняет свою работоспособность при любом положении трубы зонда 5. После контроля технологических параметров процесса в доменной печи включается привод тянущего механизма 6 в реверсивном направлении. Труба зонда 5 выходит из доменной печи через обечайку 14, которая имеет овальный вход

Закрывается пробковый кран 13. По мере вывода трубы зонда 5 из доменной печи она занимает первоначальное горизонтальное положение, Снабжение устройства для ввода радиального зонда в доменную печь переходной камерой, выполненной в виде шарнирно соединенных и контактирующих между собой по сферической поверхности секций, с возможностью поворота в вертикальной плоскости первой секции, смонтированной на тянущем механизме, относительно второй секции, жестко закрепленной на кожухе доменной печи, и выполнение каретки с возможностью перемещения хвостовика зондовой трубы в вертикальной плоскости, обеспечивает возможность трубе зонда следовать за сходом шихтовых материалов в шахте доменной печи, воспринимая незначительное давление со стороны схода шихты в течение всего времени нахождения трубы зонда в период получения информации о состоянии хода процесса в доменной печи. Это исключает нагрузки, вызывающие изгиб трубы зонда сверх допустимых пределов, а следовательно, искл ючает ее поломку и повышает эксплуатационную надежность устройства для ввода радиального зонда в доменную печь.

Такое конструктивное решение позволяет, кроме указанного, уменьшить сечение трубы зонда и его массу, усилие для ввода зонда и, следовательно, снизить мощность привода тянущего механизма.

1731821

45

Составитель О.Федоскина

Техред М.Моргентал КоРРектоР М.Пожо

Редактор Л.Гратилло

Заказ 1557 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101 ных и контактирующих между собой по сферической поверхности секций, первая из которых смонтирована на тянущем механизме, а вторая жестко закреплена на кожухе доменной печи, при этом в первой секции размещен сальник, во второй — пробковый кран, а каретка шарнирно связана с хвостовиком зондовой трубы с возможностью перемещения хвостовой части зондо5 вой трубы в вертикальной плоскости.
