Изобретение относится к строительству , а именно к облицовкам стен, и может найти применение при строительстве промышленных и общественных зданий. Цель изобретения - упрощение монтажа и демонтажа плит при их замене. Облицовка стен зданий включает Z-образную пружинящую заделку 1, входящую в продольные пазы 2, устраиваемые в углах плиты 3, несущий элемент облицовки, выполненный в виде двутавра 4, на задней грани которого расположены отверстия для крепления его к стене 5 при помощи шурупа 6 и дюбеля 7, резьбовые отверстия для винтов 8, регулирующих положение несущего элемента относительно стены 5. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (Я)5 Е 04 F 13/08, 13/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4773473/33 (22) 25.12.89 (46) 07.05.92. Бюл. N. 17 (71) Государственный проектный институт

"Промстройпроект" (72) Н.М.Галкина (53) 693.158 (088.8) (56) Авторское свидетельство СССР

N 775269, кл. Е 04 F 13/14, 1978.

Авторское свидетельство СССР

¹ 995500888866, кл. E 04 F 13/08, 1980. (54) ОБЛИЦОВКА СТЕН ЗДАНИЙ (57) Изобретение относится к строительству, а именно к облицовкам стен, и может

„„ А2 „„1731919 А1 найти применение при строительстве промышленных и общественных зданий. Цель изобретения — упрощение монтажа и демонтажа плит при их замене. Облицовка стен зданий включает Z-образную пружинящую заделку 1, входящую в продольные пазы 2, устраиваемые в углах плиты 3, несущий элемент облицовки, выполненный в виде двутавра 4, на задней грани которого расположены отверстия для крепления его к стене 5 при помощи шурупа 6 и дюбеля 7, резьбовые отверстия для винтов 8, регулирующих положение несущего элемента относительно стены 5. 3 ил.

1731919

Изобретение относится к строительству, а именно к облицовкам стен, и может найти применение при строительстве промышленных и общественных зданий.

Целью изобретения является упроще- 5 ние монтажа и демонтажа плит при их замене.

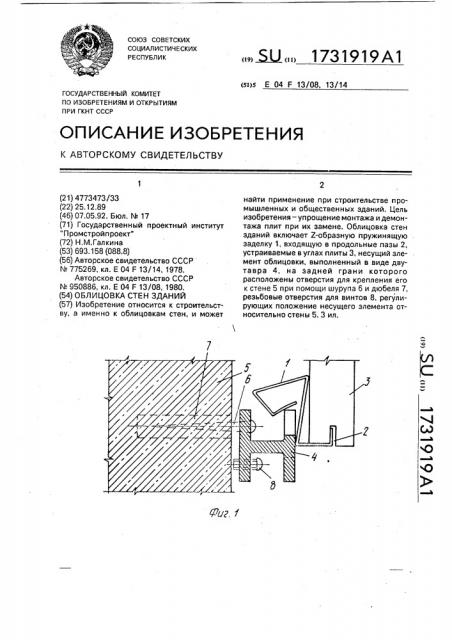

На фиг,1 изображен узел крепления облицовочных плит (поперечный разрез); на фиг.2 — то же (продольный разрез); на фиг.3 10 — варианты облицовки стен плитами из различных облицовочных материалов.

Облицовка стен зданий включает Z-образную пружинящую защелку 1, входящую в продольные пазы 2, устраиваемые в углах 15 плиты 3, несущий элемент облицовки, выполненный в виде двутавра 4, на задней грани которого расположены отверстия для крепления его к стене 5 при помощи шурупа

6 и дюбеля 7, резьбовые отверстия для вин- 20 тов 8, регулирующих положение несущего элемента 4 относительно стены 5, а на передней грани выполнены отверстия для регулировки шурупов 6 и винтов 8.

Облицовку осуществляют следующим 25 образом.

Несущий элемент облицовки крепят к стене 5 при помощи шурупа 6 и дюбеля 7, регулируют положение несущего элемента при помощи винта 8. В пазы 2 в углах плиты

3 вставляются фиксирующие элементы, Затем нажатием на плиту 3 вдаливают пружинящие защелки 1 между двутаврами 4.

Несущий элемент может быть изготовлен из различн ых материалов (ал юминий, сталь, дерево, пластмасса) и может быть выполнен также в виде тавра. Фиксирующий элемент выполняется из стали.

Применение предлагаемого решения позволит упростить фиксацию и закрепление плит из различных облицовочных материалов, дает возможность замены поврежденных плит в процессе эксплуатации зданий, снизит стоимость облицовок за счет снижения трудозатрат.

Формула изобретения

Облицовка стен зданий, включающая крупноразмерные облицовочные плиты с продольными пазами на горизонтальных гранях, несущие элементы, элементы фиксации для крепления плит к стене, о т л ич а ю щ а я с я тем, что, с целью упрощения монтажа и демонтажа плит при их замене, элементы фиксации выполнены в виде Z-образной пружинящей защелки, входящей в продольные пазы по углам плит.
