Железный катализатор с промотором для синтезааммиака

Железный катализатор с промотором для синтезааммиака

Иллюстрации

Показать все

Реферат



О П И С А Н И Е l73204

ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 24.Х.1961 (¹ 749751/23-26) с присоединением заявки №

Приоритет

Опубликовано 21.Ч11.1965, Бюллетень № 15

Кл. 12g, 4ат

12k, 1о4

МПК В Olj

С Olc

УДК 66.097.3

661.53 (088.8) Государственный комитет по делам изобретений и открытий СССР

Дата опубликования описания 26.VIII.1965

Авторы изобретения

С. 3. Рогинский и H. M. Чечулин

Заявитель

ЖЕЛЕЗНЫЙ КАТАЛИЗАТОР С ПРОМОТОРОМ ДЛЯ СИНТЕЗА

АММИАКА

Таблица 1

Компоненты в о

? еО AI,,O, КО Rb О Cs.,О

Катализатор

2,54 1,17

34,15!

А!К вЂ”, 2,07

34,64 2,28

36,54 2,54

23,0 3,85

Al Rb

A1Cs

2,06

КАТ3-55

2,16

Подт.сная группа № 44

Известен железный катализатор для синтеза аммиака, содержащий в качестве промотора окись калия.

Предлагаемый катализатор отличается от известного использованием в качестве промотора окислов рубидия и цезия.

Изобретение позволяет повысить эффективность катализатора, что создает возможность увеличения выхода аммиака при одновременном снижении оптимальной температуры реакции.

Катализатор готовят окислительной плавкой в производственных условиях. Сырьем служит катализаторная сталь, следующего состава (в %):

А1 1,76; С 0,04; Мп 0,13; Si 0,06; P 0,007;

S 0,02; Cr 0,06; Ni 0,008; Сц 0,14.

Так как А1 содер>кится в исходном сырье, то А120а не добавляют. Щелочные промоторы вводят во время окисления катализаторной стали в виде карбонатов в количествах, эквивалентных молекулярным весам окислов.

Для сравнения влияния окислов щелочных металлов на активность катализатора, окись калия вносят в количестве 1% вес., а все остальные окислы добавляют в количествах, пропорциональных их молекулярным весам.

Одновременно с приготовленными катализаторами был испытан образец промышленного катализатора типа КАТЗ-55, который применяли в промышленности до 1959 г.

Состав катализаторов до восстановления приведен в табл. 1.

Активность образцов катализаторов при

20 высоком давлении определяют на проточной установке высокого давления в пятиканальной колонке. 2 л л катализатора загружают в каждый канал. Восстановление проводят азотоводородной смесью, которая поступает из

25 очистки высокого давления в колонну синтеза при давлении 100 ат, объемной скорости

15000 час т и заканчивают при температуре

550 С. После окончания восстановления давление поднимают до 300 ar и определяют ак30 тивность образцов катализатора при объем173204

Таолссца 2

Гемссература в С!

Катали- затор 350

375

400 425

450 475

500

21,4

23,6 23,8

24,8 24,3

23,3 23,5

23,1 23,5 9,7 22,2

2,2 23,3

19,6 22,2

А К

14,1

8,1 5,4

2,4

8,8

А1К з

21,4

8,4

А1Сз

14,1

19,0 21,7

2,2

5,1 2,5.

КАТЗ-55

Составитель P. Эрлих

Редактор Л. К. Ушакова Техред А. А. Камышиикова Корректор Г. П. Зимина

Заказ 2065/11 ТиРаж 900 ФоРмат бУм. 60)(90с/а Объем 0,13 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, 4

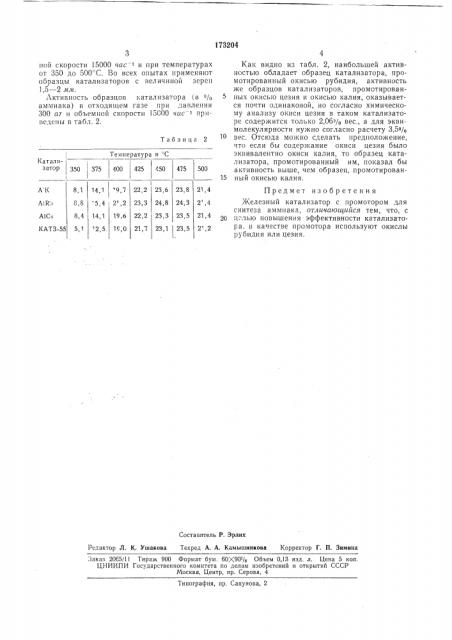

Типография, пр. Сапунова, 2 вой скорости 15000 час с и при температурах от 350 до 500 С. 13о всех опытах применяют образцы катализаторов с величиной зерен

1,5 — 2 лслс.

Лктивность образцов катализатора (в 0/о аммиака) в отходящем газе при давлении

300 ат и объемной скорости 15000 час с приведены в табл. 2.

Как видно из табл. 2, наибольшей активностью обладает образец катализатора, промотированный окисью рубидия, активность же образцов катализаторов, промотированных окисью цезия и окисью калия, оказывается почти одинаковой, но согласно химическому анализу окиси цезия в таком катализаторе содержится только 2 06з/, вес., а для эквимолекулярности нужно согласно расчету 3,5>/о

10 вес. Отсюда можно сделать предположение, что если бы содержание окиси цезия было эквивалентно окиси калия, то образец катализатора, промотированный им, показал бы активность выше, чем образец, промотирован15 ный окисью калия.

Предмет изобретения Келезньсй катализатор с промотором для синтеза аммиака, отличающийся тем, что, с

20 целью повышения эффективности катализатора, в качестве промотора используют окислы рубидия или цезия.
