Изобретение относится к машиностроению и может быть использовано, например, для передачи вращающего момента и осевой нагрузки от вала электродвигателя к дебалансному валу вибратора, Известно устройство для соединения несоосных валов, содержащее торсионный вал.

Недостатком этого устройства является возможность поломки торсионного вала 1 вследствие потери устойчивости при пиковых осевых нагрузках.

Наиболее близким по технической сущности и достигаемому эффекту к предлагаемому является устройство для соединения несоосных валов, содержащее торсионный вал, с установленной на одном его конце гайкой, охватывающую его предохранительную трубу и упоры, расположенные по обе стороны, один из которых жестко связан с горсионным валом, а другой выполнен в виде гайки и расположен на торсионном валу между гайкой на конце торсионного вала и торцом трубы. Предохранительная труба установлена между упорами с зазором, а средства крепления к соединяемым валам выполнены на концах торсионного вала.

Наличие зазора в установке предохранительной трубы резко сокращает срок службы известного устройства вследствие повышенного износа торцовых поверхностей предохранительной трубы при циклических осевых нагрузках, действующих на торсионный вал и передающихся на трубу в виде ударных нагрузок. Кроме того, при работе устройства средства крепления имеют воэможность осевого перемещения относительно соединяемых валов, что приводит к износу трущихся поверхностей устройства и валов.

Целью изобретения является повышение надежности устройства.

Для достижения указанной цели известное устройство. содержащее торсионный вал с установленной на одном его конце гайкой, охватывающую его предохранительную трубу и упоры. расположенные по обе стороны трубы, один из которых жестко связан с торсионным валом, а другой расположен на торсионном валу между гайкой и торцом трубы, а также средства крепления к соединяемым валам, снабжено упругим элементом, размещенным на конце торсионного вала между гайкой и упором, который выполнен в виде полумуфты, упоры расположены в контакте с торцами трубы. а средства крепления выполнены на упорах.

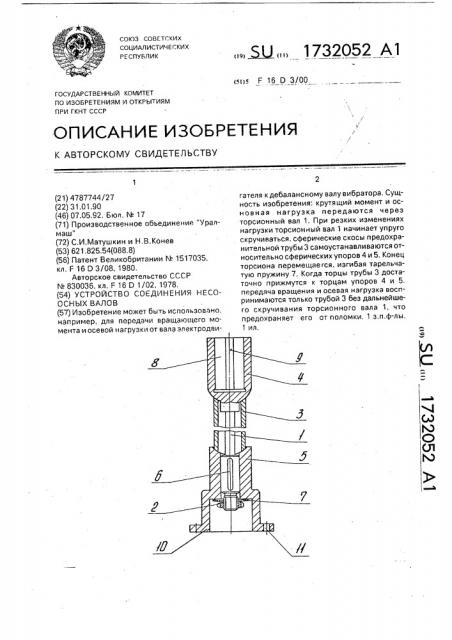

Упругий элемент выполнен в виде тарельчатой пружины, На чертеже изображено предлагаемое устройство, разрез.

Устройство соединения несоосных валов содержит торсионный вал 1 с установ5 ленной на одном его конце гайкой 2, охватывающую его предохранительную трубу 3 и упоры 4 и 5, расположенные по обе стороны трубы 3. Упор 4 жестко связан с торсионным валом 1. Упор 5 выполнен в

0 виде полумуфты, установленной на торсионном валу 1 между гайкой 2 и торцом трубы .3 посредством шпоночного соединения 6, На конце торсионного вала 1 между гайкой

2 и упором 5 размещен упругий элемент 7, 15 выполненный в виде тарельчатой пружины, Упоры 4 и 5 имеют сферические торцовые поверхности, которые расположены в контакте с торцами трубы 3, снабженными сферическими скосами. Для крепления

20 устройства к соединяемым валам на упоре 4 выполнены расточка 8 и шпоночный паз 9, а на упоре 5 — фланец 10 с отверстиями 11.

Устройство работает следующим образом.

25 Вращающий момент и осевая нагрузка между валами передаются через торсионный вал 1. При резких изменениях нагрузки, например при запуске, торсионный вал 1 начинает упруго скручиваться, сферические

30 скосы предохранительной трубы 3 скользят относительно сферических поверхностей упоров 4 и 5 и самоустанавливаются в них.

При этом конец торсионного вала 1 в месте его установки в упоре 5. перемещается в

35 осевом направлении, изгибая тарельчатую пружину 7, Когда торцы пружины 7 полностью сблизятся, а торцы предохранительной трубы 3 достаточно прижмутся к торцам упоров 4 и 5, передача вращения и осевая

40 нагрузка воспринимаются только трубой 3 без дальнейшего скручивания торсионного вала 1, что предохраняет его от поломки.

Осевые нагрузки на торсионный вал устанавливаются путем предварительного под45 жатия торцов тарельчатой пружины 7 с помощью гайки 2.

По сравнению с известным предлагаемое устройство соединения несоосных валов имеет повь:шенную надежность в

50 работе за счет исключения ударных нагрузок на торцовые поверхности предохранительной трубы и упоров, а также осевых перемещений устройства относительно соединяемых валов, Применение предлагаемо55 го устройства снижает эксплуатационные расходы.

Формула изобретения

1, Устройство соединения несоосных валов, содержащее торсионный BBR с установленной на одном его конце гайкой, охва1732052

25

40

50
