Устройство для измерения температуры

Устройство для измерения температуры

Иллюстрации

Показать все

Реферат



Изобретение относится к термометрии , Цель изобретения - повышение точности намерения температуры. Устройство для измерения температуры содержит датчик температуры, соединенный с информационным входом аналогоцифрового преобразователя, и блок регистрации. В устройство введены блок постоянной памяти числа линеаризации , подсоединенный адресными входами непосредственно к выходам аналого-цифрового преобразователя, и цифровой сумматор, подключенный выходом к входу цифрового блока регистрации . Причем цифровой сумматор подсоединен первой группой входов непосредственно к выходам аналогоцифрового преобразователя и соединен второй группой входов непосредственно с выходами блока постоянной памяти числа линеаризации. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1

ÄÄSUÄÄ 1732183 (51)5 С 01 К 7/00

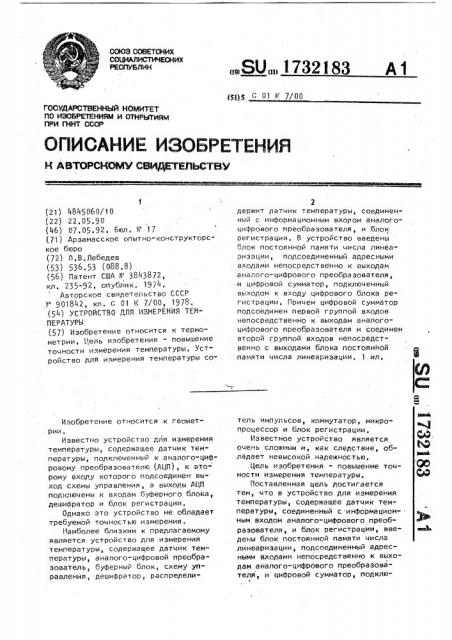

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ ССОР (21) 4845060/10 (22) 22,05 90 (46) 07,05,92, Бюл. 1 17 (71) Арзамасское опытно-конструкторское бюро (72) 0.8.Лебедев (53) 536,53 (088.8) (56) Патент США Н 3843872, кл. 235-92, опублик. 1974.

Авторское свидетельство СССР " 901842, кл. G 01 К 7/00, 1978. (54) УСТРОйст80 ДЛЯ ИЗИКРКНИЯ тЕИПЕРАТУРЫ (57) Изобретение относится к термометрии, Цель изобретения - повышение точности измерения температуры, Устройство для измерения температуры соИзобретение относится к геометрии.

Известно устройство для.измерения температуры, содержащее датчик температуры, подключенный к аналого-цифровому преобразователю (АЦП), к второму входу которого подсоединен выход схемы управления, а выходы АЦП подключены к входам буферного блока, дешифратор и блок регистрации.

Однако это устройство не обладает требуемой точностью измерения .

Наиболее близким к предлагаемому является устройство для измерения температуры, содержащее датчик температуры, аналого-цифровой преобразователь, буферный блок, схему управления, дешифратор, распредели2 держит датчик температуры, соединенный с информационным вхором аналогоцифрового преобразователя, и блок регистрации. B устройство введены блок постоянной памяти числа линеаризации, подсоединенный адресными входами непосредственно к выходам аналого-цифрового преобразователя, .и цифровой сумматор, подключенный выходом к входу цифрового блока регистрации, Причем цифровой сумматор подсоединен первой группой входов непосредственно к выходам аналогоцифрового преобразователя и соединен второй группой входов непосредственно с выходами блока постоянйой памяти числа линеаризации, 1 ил. тель импульсов, коммутатор, микропроцессор и блок регистрации.

Известное устройство является очень сложным и, как следствие, обладает невысокой надежностью.

Цель изобретения - повышение точности измерения температуры, Поставленная цель достигается тем, что в устройство для измерения температуры, содержащее датчик температуры, соединенный с информационным входом аналого-цифрового преобразователя, и блок регистрации, введены блок постоянной памяти числа линеаризации, подсоединенный адресными входами непосредственно к выходам аналого-цифрового преобразователя, и цифровой сумматор, подклю173 ченный выходом к входу цифрового блока регистрации, причем цифровой сумматор подсоединен первой группой входов непосрерственно к выходам аналого-цифрового преобразователя и соединен второй группой входов непосредственно с выходами блока постоянной памяти числа линеаризации, На чертеже представлена блок-схема предлагаемого устройства, Устройство содержит датчик 1 температуры, аналого-цифровой преобразователь 2, блок 3 постоянной памяти числа линеаризации 3, сумматор 4 и блок 5 регистрации, Устройство работает следующим образом, Температура, подлежащая измерению, воздействует на датчик 1 температуры. Выходной сигнал датчика температуры поступает в аналого-цифровой преобразователь 2, который формирует код числа выходного параметра датчика, Этот код поступает на первые входы сумматора 4 и на адресные входы блока 3 постоянной памяти чис ла линеаризации. В блок 3 постоянной памяти числа линеаризации по дан ному адресу записан кол числа, необходимый для линеаризации характеристики датчика температуры в даннои точке, С выхода блока 3 код числа поступает на вторые входы сумматора

4, где происходит суммирование кодов чисел с аналого-цифрового преобразователя 2 и блока 3 постоянной памяти числа линеаризации. На выходе сумматора 4 образуется код числа, соответствующий линейной характеристике, который подается на блок 5 регистрации, Если в данной точке реальная характеристика датчика 1 теМпературы

2183

4 находится ниже линейной, то код числа в блок 3 постоянной памяти числа линеариэации записывается в прямом

5 коде, т,е, происходит суммирование кода числа аналого-цифрового преоб. раэователя 2 и кода числа блока 3 постоянной памяти линеаризации.

Если в данной точке реальная характеристика датчика 1 температуры находится выше линейной, то код числа в блок 3. постоянной памяти числа линеаризации записывается в дополнительном коде, т.е. происходит выI5 читание из кода числа аналого-цифрового преобразователя 2 кода числа блока 3 постоянной памяти числа линеаризации. В результате на блок 5 регистрации с выхода сумматора 4 всегда поступает код числа, соответствующий линейной характеристике датчика температуры.

Формула изобретения

Устройство для измерения температуры, содержащее датчик температуры, соединненный с информационным входом аналого-цифрового преобра зователя, и блок регистрации, о т л и ч а ющ е. е с я тем, что, с целью повышения точности измерения температу- ры, в него введены блок постоянной памяти числа линеаризации, подсоединенный адресными входами непосредственно к выходам аналого-цифрового

35 преобразователя, и цифровой сумматор, подключенный выходом к входу цифрового блока регистрации, причем цифровой сумматор подсоединен первой группо". входов непосредст о венно к выходам аналого-цифрового преобразователя и соединен второй группой входов непосредственно с выходами блока постоянной памяти числа линеариэации.

1732183 г

Составитель О,лебедев

Редакто В Пет а

p . р ш Техред А.Кравчук Корректор А Обручар

Заказ 1575 Тираж Подписное

Г . рствечного комитета по изобретения

113035, Москва, Ж-35, Раушская ыаб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
