Реферат



Использование: точное приборостроение . Сущность изобретения: нерабочая поверхность оптического элемента выполнена сферической, а внутренняя базовая поверхность оправы - конической. При этом центр кривизны сферической нерабочей поверхности оптического элемента размещен на его оптической оси. 1 ил.

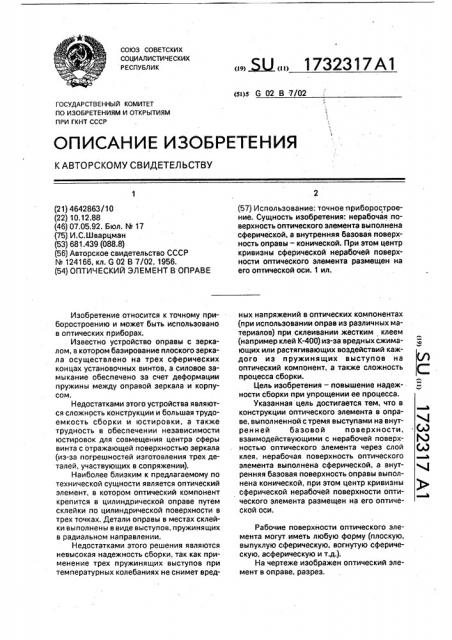

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 G 02 В 7/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (гд

ЬЭ (лЭ 4 (21) 4642863/10 (22) 10.12.88 (46) 07.05.92. Бюл. hL 17 (75) И.С.Шварцман (53) 681.439 (088.8) (56) Авторское свидетельство СССР

N 124166, кл. G 02 В 7/02, 1956. (54) ОПТИЧЕСКИЙ ЭЛЕМЕНТ В ОПРАВЕ

Изобретение относится к точному приборостроению и может быть использовано в оптических приборах.

Известно устройство оправы с зеркалом, в котором базирование плоского зеркала осуществлено на трех сферических концах установочных винтов, а силовое замыкание обеспечено за счет деформации пружины между оправой зеркала и корпусом.

Недостатками этого устройства являются сложность конструкции и большая трудоемкость сборки и юстировки, а также трудность в обеспечении независимости юстировок для совмещения центра сферы винта с отражающей поверхностью зеркала (из-за погрешностей изготовления трех деталей, участвующих в сопряжении).

Наиболее близким к предлагаемому по технической сущности является оптический элемент, в котором оптический компонент крепится в цилиндрической оправе путем склейки по цилиндрической поверхности в трех точках. Детали оправы в местах склейки выполнены в виде выступов, пружинящих в радиальном направлении.

Недостатками этого решения являются невысокая надежность сборки, так как применение трех пружинящих выступов при температурных колебаниях не снимет вред„„5U „„1732317А1 (57) Использование: точное приборостроение. Сущность изобретения: нерабочая поверхность оптического элемента выполнена сферической, а внутренняя базовая поверхность оправы — конической. При этом центр кривизны сферической нерабочей поверхности оптического элемента размещен на его оптической оси. 1 ил. ных напряжений в оптических компонентах (при использовании оправ из различных материалов) при склеивании жестким клеем (например клей К-400) из-за вредных сжимающих или растягивающих воздействий каждого из пружинящих выступов на оптический компонент, а также сложность процесса сборки.

Цель изобретения — повышение надежности сборки при упрощении ее процесса.

Указанная цель достигается тем, что в конструкции оптического элемента в оправе, выполненной с тремя выступами на внутренней базовой поверхности, взаимодействующими с нерабочей поверхностью оптического элемента через слой клея, нерабочая поверхность оптического элемента выполнена сферической, а внутренняя базовая поверхность оправы выполнена конической, при этом центр кривизны сферической нерабочей поверхности оптического элемента размещен на его оптической оси.

Рабочие поверхности оптического элемента могут иметь любую форму (плоскую, выпуклую сферическую, вогнутую сферическую, асферическую и т.д.).

На чертеже изображен оптический элемент в оправе, разрез.

1732317

45

Составитель И.Шварцман

Техред М.Моргентал Корректор Т.Палий

Редактор Н.Яцола

Заказ 1582 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Оптический элемент в оправе содержит оправу 1 и оптический элемент 2, между которыми находится слой 3 клея. Оправа 2 содержит три выступа на внутренней базовой поверхности. Внутренняя базовая поверхность оправы выполнена конической. В оптическом элементе 2 нерабочая поверхность выполнена сферической, при этом центр кривизны сферической нерабочей поверхности оптического элемента размещен на его оптической оси. Рабочая поверхность оптического элемента выполнена вогнутой сферической с зеркальным отражающим покрытием.

Центрирование (юстировку) оптического элемента 2 в оправе 1 осуществляют его наклонами относительно оправы. При этом сферическая нерабочая поверхность оптического элемента взаимодействует с тремя выступами конической внутренней базовой поверхности оправы через слой 3 клея.

Преимуществом предлагаемого технического решения является повышение надежности сборки при значительном упрощении ее процесса. При этом трудоемкость процесса сборки значительно. сокращается.

Оптический элемент в оправе можно ис5 пользовать в отьюстированном состоянии при дальнейшей сборке прибора без подьюстировки.

Формула изобретения

Оптический элемент в оправе, выполненной с тремя выступами на внутренней базовой поверхности, взаимодействующими с нерабочей поверхностью оптического

15 элемента через слой клея, о т л и ч а ю щ и йс я тем, что, с целью повышения надежности сборки при упрощении ее процесса, нерабочая поверхность оптического элемента выполнена сферической, а внутренняя базовая

20 поверхность оправы выполнена конической, при этом центр кривизны сферической нерабочей поверхности оптического элемента размещен на его оптической оси.
