Реферат



Изобретение относится к электронике и может быть использовано при изготовлении оптических элементов, например фотодатчиков . Целью изобретения является расширение функциональных возможностей. Оптический модуль содержит плату 1, установленный в углублении 2 платы 1 кристалл 3 фотоприемника, системы выводных проводников на поверхности платы и углубления . В плате имее тся сквозное отверстие 6, в углублении 7 на внешней стороне платы установлено дополнительное оптическое окно 8. В крышке может быть установлен дополнительный кристалл. 2 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s Н 01 (23/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4731318/21 (22) 22,08.89 (46) 07,05,92. Бюл. N 17 (71) Всесоюзный научно-исследовательский институт электроизмерительных приборов (72) В,А.Шеленшкевич (53) 621.3.396(088.8) (56) Антошина А.С., Поляков А.П„Чернышов

А.А. Стеклокерамические корпуса с оптическим окном для интегральных микросхем.—

Злектронная промышленность. Вып. 6, 1988, с. 46 — 48, „„Ы2 „„1 732400 А1 (54) ОПТИЧЕСКИЙ МОДУЛЬ (57) Изобретение относится к электронике и может быть использовано при изготовлении оптических элементов, например фотодатчиков. Целью изобретения является расширение функциональных возможностей.

Оптический модуль содержит плату 1, установленный в углублении 2 платы.1 кристалл

3 фотоприемника, системы выводных проводников на поверхности платы и углубления. В плате име тся сквозное отверстие 6, в углублении 7 на внешней стороне платы установлено дополнительное оптическое окно 8. В крышке может быть установлен дополнительный кристалл. 2 з.п. ф-лы, 1 ил.

1732400

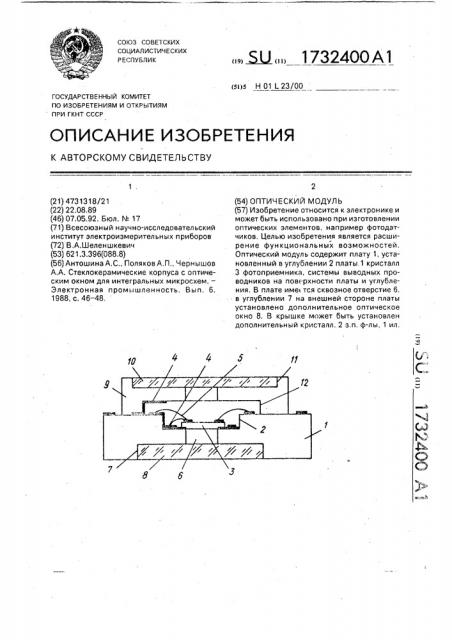

Изобретение относится к электронике и может быть использовано при изготовлении оптических элементов, например фотодатчиков, Цель изобретения — расширение функциональных воэможностей. На чертеже представлена схема оптического модуля.

Оптический модуль состоит из платы 1, установленного в дополнительном углублении 2 платы кристалла 3 фотоприемника, системы выводных проводников. включающих проводники 4, нанесенные на поверхность платы и дополнительного углубления

2, проволочные проводники 5, обеспечивающие электрический контакт, между кристаллом и внешними цепями. В плате выполнено сквозное отверстие 6, в углублении 7 на внешней стороне платы установлено дополнительное оптическое окно 8, В крышке 9 с оптическим окном 10, установленным в углублении 11. выполнено углубление 12 и система нанесенных проводников 4 на поверхность углубления и поверхности крышки для обеспечения электрического контакта с системой проводников платы.

Сборка оптического модуля осуществляется следующим образом.

Плату 1 и крышку 9 изготавливают из легкого сплава, например AMI 2Н вЂ” 2, Сложный профиль крышки и платы с углублениями 2, 7, 11 и 12 получают механической обработкой с последующим анодированием. Глубина углубления 2 для установки кристалла 3 на 0,3 мм больше, чем толщина кристалла, В качестве кристалла 3 использован кристалл 9.5х9. 5х0,35 мм из кремния типа КЭФ 4,5 (100) с фоточувствительной областью 8 мм. Глубина углубления 11 выбрана равной толщине материала оптического окна, т.е, 0.5 мм, Это позволяет защитить поверхность оптического окна от механических воздействий. Размеры сквозного отверстия в плате равны размерам фоточувствительной области, имеющий диаметр 8 мм, Диаметр углубления 7 в плате для установки дополнительного оптического окна 10 устанавливается 10.1 мм. Размер углубления 2 в плате для установки кристалла равен 11х11 мм. Размер углубления в крышке 9 составляет 12х12 мм. что превосходит размеры углубления 2.

Соединение контактных площадок кристалла с толстопленочной серебропалладиевой металлизацией в виде проводников и контактных площадок осуществлялось с помощью алюминиевой проволоки ультразвуковой сваркой. Соединение модуля с внешними устройствами осуществлялось непосредственно припаиванием к контакт1. Оптический модуль, содержащий плату с установленным на ней кристаллом, сис45 тему выводных проводников на плате, крышку с отверстием под оптическим окном, расположенным над активной областью кристалла, отличающийся тем, что, с целью расширения функциональных

50 возможностей, введено дополнительное оптическое окно. полностью размещенное в углублении, соосном отверстию и выполненном с тыльной стороны платы под активной областью кристалла, расположенного в

55 дополнительном углублении, выполненным с фронтальной стороны платы, глубина которого выбрана не меньшей толщины кристалла.

2. Модуль по и 1, отличающийся тем. что на внутренней поверхности крышки

40 ным площадкам платы модуля соединительных проводников внешнего устройства, Крышка 9 соединяется с платой 1 низкотемпературным непроводящим клеем (ГИПК113), Модуль может выполнять функцию оптического модулятора при использовании излучения от двух источников излучения с двух сторон модуля, использовать как проходящее оптическое излучение сквозь кристалл, так и непроходящее оптическое излучение. Кроме того, конструкция модуля позволяет использовать и дополнительный кристалл, закрепив его в углублении 12.

Крышка 9 и плата 1 могут быть изготовлены из пластины кремния с помощью химического травления, Основные технические преимущества устройства: обеспечивается использование двухстороннего излучения, что позволяет испольэовать два источника излучения как одинаковых, так и различных по спектральному диапазону с двух сторон модуля; обеспечивается прямое прохождение светового потока, что позволит производить набор оптических модулей (этажерочная конструкция): простота конструкции обеспечивает унификацию профиля и размеров платы и крышки: несущественны, ограничения для размещения кристаллов с большими размерами светочувствительной области кристалла: технологичность изготовления за счет использования материалов, исключающих высокотемпературную обработку; защита оптического окна от механических повреждений: снижение габаритов модуля за счет компактного расположения элементов и системы выводных проводников в углублениях платы и крышки, Формула изобретения

1732400

15

20.

ЗО

40

Составитель С.Манякин

Техред М,Моргентал Корректор Л.Бескид

Редактор Г.Гербер

Заказ 1586 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 соосно с отверстием крышки установлен дополнительный кристалл, снабженный дополнительной системой выводных проводников.

3. Модуль по п.1, отличающийся тем. что плата и крышка выполнены из алюминия и его сплавов с диэлектрическим покрытием или из кремния.
