Реферат



Изобретение относится к электронной технике и может быть использовано при построении аналоговых коммутаторов. Цель изобретения - повышение быстродействия и расширение частотного диапазона Коммутатор сигналов переменного тока содержит источник 1 коммутируемого сигнала, балластный резистор 2, искусственную параметрическую линию 3 в виде п последовательно соединенных индуктивноварикапных контуров на катушках 4 индуктивности и варикапах 5, источник 6 напряжения смещения, резистор 9 и конденсатор 10 развязки. Подключения каждого последующего после первого индуктивно-варикапного контура своими выводами к соответствующим выводам варикапа предыдущего индуктивно-варикапного контура и шины источника коммутирующего напряжения к вторым выводам индуктивно-варикапных контуров позволяют увеличить скорость коммутации и осуществлять работу на частотах более широкого диапазона. 1 ил. S XI СО Ю ел ел

СОЮЗ СОВЕТСКИХ

СОЦИА ПИСТИЧЕСКИХ

РЕСПУБЛИК (51}5 Н 03 К 17/00

ГОСУДАРСТВЕН! 1ЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4731731/21 (22) 24.08.89 (46) 07.05,92. Бюл. ¹ 17 (71) Херсонский сельскохозяйственный институт им. А. Д: Цюрупы (72) Ю. П, Никитин. И. Л. Винокур.

П. Ю. Никитин и Н. П. Пятигорец (53) 621.382(088.8) (56) Авторское свидетельство СССР

¹ 310391, кл. Н 03 К 17/00, 1966.

Авторское свидетельство СССР

N . 1378041. Кл. Н 03 К 17/60, 1986, (54) КОММУТАТОР СИГНАЛОВ ПЕРЕМЕННОГО ТОКА (57) Изобретение относится к электронной технике и может быть использовано при построении аналоговых коммутаторов. Цель изобретения — повышение быстродействия и расширение частотного диапазона. Ком„„ ЬЦ„„ 1732455 А1 мутатор сигналов переменного тока содержит источник 1 коммутируемого сигнала, балластный резистор 2, искусствейную параметрическую линию 3 в виде и последовательно соединенных индуктивноварикапных контуров на катушках 4 индуктивности и варикапах 5, источник 6 напряжения смещения. резистор 9 и конденсатор 10 развязки. Подключения каждого последующего после первого индуктивно-варикапного контура своими выводами к соответствующим выводам варикапа предыдущего индуктивно-варикап- . ного контура и шины источника коммутирующего напряжения к вторым выводам индуктивно-варикапных контуров позволяют увеличить скорость коммутации и осуществлять работу на частотах более широкого диапазона. 1 ил.

1732455

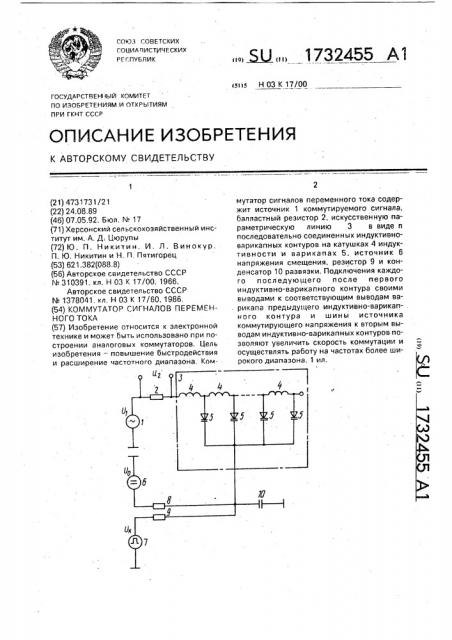

Изобретение относится к электронной технике, в частности к электронной коммутационной технике, и может быть использовано, например, при построении аналоговых коммутаторов, цифроаналоговых и аналого-цифровых преобразователей, модуляторов и демодуляторов, селекторов и других устройств подобного назначения, Целью изобретения является повышение быстродействия и расширение частотного диапазона, На чертеже представлена принципиальная электрическая схема коммутатора

СИГHBf)OB, Коммутатор содержит источник 1 коммутируемого сигнала, балластный резистор

2, искусственную параметрическую линию 3

s виде и последовательно соединенных индуктивно-варикапных контуров на катушках

4 индуктивности и варикапах 5, источник 6 напряжения смещения, источник 7 коммутирующего напряжения, резистор 8 смещения, резистор 9 источника коммутирующего напряжения и конденсатор 10 развязки, Первый индуктивно-варикапный контур первым выводом через балластный резистор 2 соединен с шиной источника 1 коммутируемого сигнала, вторым выводом — с конденсатором 10 развязки и через резистор 8 смещения с шиной источника 6 смещения. Каждый последующий после первого индуктивно-варикапный контур первым и вторым выводами подключен к соответствующим выводам варикапа 5 предыдущего индуктивно-варикапного контура, а шина источника 7 коммутирующего напряжения подключена к вторым выводам индуктивно-варикапных контуров, т, е. к объединенным выводам варикапов 5, Источник 6 напряжения смещения через резистор 8 подает постоянное напряжение на обкладки конденсатора 10 и задает рабочие точки на вольт-фарадных характеристиках варикапов 5 искусственной параметрической линии 3, источник 7 коммутирующего напряжения через токоограничивающий резистор 9 также подает импульсы напряжения на обкладки конденсатора 10. Сумма напряжений смещения и коммутирующего создает на обкладках конденсатора 10 напряжение, которое является запорным для варикапов

5 искусственной параметрической линии 3, На входе коммутатора действует синусоидальный сигнал U<=U>msl()(rat+ р) (U

R9. + R8

R8 + R9 U0 R8 + R9

5 при U1m «IUO+ UKI.

Входное сопротивление искусственной параметрической линии 3

Zt = j р (U ) ctg at т СС (() ) о, где p (U) — вол новое соп роти елен ие искусст10 венной параметрической линии 3;.

C(U) — емкость варикапов 5 искусственной параметрической линии под действием запорного напряжения на обкладках конденсатора 10, 15 L — индуктивность катушек 4 индуктивности искусственной параметрической линии 3.

Входное сопротивление коммутатора

Z=R+Z t, 20 где R — величина сопротивления резистора

2, При заданных частотах вк коммутируемого сигнала, когда не действует коммутирующий сигнал, выбирают величины I, C(U)

25 и и такими, чтобы тахт СС(Я) n = Ктт(К=1.2,...). отсюда на частотах

Кл вк —. CC(u.1

30 искусственная параметрическая линия 3 имеет 12 I - oo — и входное сопротивление коммутатора Z — о() . Коммутатор не пропускает коммутируемые сигналы на частотах в< и на резисторе 2 входной сигнал

35 Uz отсутствует.

Когда действует коммутирующий сигнал U», варикапы 5 искусственной параметрической линии 3 находятся под запорным напряжением 0 !

40 R9 R8 1 г)8 + R9 о + <8 +r9. u<. ?? ???? c(u) =

2К вЂ” 1 2

= (— 2- — ) C(Un), то на частотах Шх коммутируемого сигнала

45 2К вЂ” 1 тахт С<и ) n = отсюда на заданных частотах вк искусственная параметрическая линия 3 имеет входное сопротивление I Z< I -«О, а входное

50 сопротивление коммутатора Z Rz, т. е. к сопротивлению резистора 2. Коммутатор пропускает коммутируемый сигнал, который выделяется на резисторе 2, Формула изобретения

Коммутатор сигналов переменного тока, содержащий и последовательно соединенных индуктивно-варикапных контуров, первый из которых первым выводом соеди1732455

Составитель Л. Баганян

Техред М.Моргентал Корректор М. Максимишинец

Редактор С, Пекарь

Заказ 1589 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 нен через балластный резистор с шиной источника коммутируемого. сигнала, вторым выводом с конденсатором развязки и через резистор смещения — с шиной источника смещения, и шину источника коммутирующего напряжения, отличающийся тем, что, с целью повышения быстродействия и расширения частотного диапазона, каждый последующий после первого индуктивновэрикапный контур первым и вторым выводами подключен к соответствующим выводам варикапа предыдущего индуктив5 но-варикапного контура, а шина источника коммутирующего напряжения подключена к вторым выводам индуктивно-варикапных контуров.
