Реферат

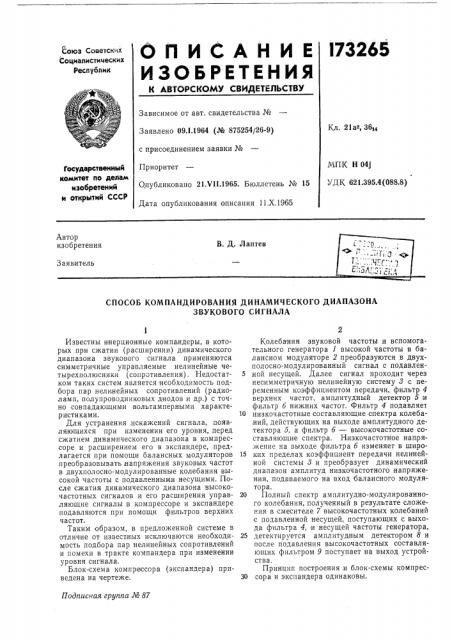

l73 265

ОП ИСАЙ И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 09.I.1964 (№ 875254/26-9) с присоединением заявки №

Приоритет

Опубликовано 21.VII.1965. Бюллетень № 15

Дата опубликования описания 11.Х.1965

Кл. 21а, 3614

МПК Н 04j

УДК 621.395.4(088.8) Государственный комитет по делам изобретений и открытий СССР

Автор изобретения

В. Д. Лаптев

Заявитель

СПОСОБ КОМПАНДИРОВАНИЯ ДИНАМИЧЕСКОГО ДИАПАЗОНА

ЗВУКОВОГО СИГНАЛА

Подписная группа № 87

Известны инерционные компандеры, в которых при сжатии (расширении) динамического диапазона звукового сигнала применяются симметричные управляемые нелинейные четырехполюсники (сопротивления). Недостатком таких систем является необходимость подбора пар нелинейных сопротивлений (радиоламп, полупроводниковых диодов .и др.) с точно совпадающими вольтамперными характеристиками.

Для устранения, искажений сигнала, появляющихся при изменении его уровня, перед сжатием динамического диапазона в компрессоре и расширением его в экспандере, предлагается при помощи балансных модуляторов преобразовывать, напряжения звуковых частот в двухполосно-модулированные колебания высокой частоты с подавленными несущими. После сжатия динамического диапазона высокочастотных сигналов и его расширения управляющие сигналы .в компрессоре и экспандере подавляются при помощи фильтров верхних частот.

Таким образом, в предложенной системе в отличие от известных исключаются необходимость подбора пар нелинейных сопротивлений и помехи в тракте компандера при изменении уровня сигнала.

Блок-схема компрессора (экспандера) приведена на чертеже.

Колебания звуковой частоты и вспомогательного генератора 1 высокой частоты в балансном модуляторе 2 преобразуются в двухполосно-модулированный сигнал с подавлен5 ной несущей. Далее сигнал проходит через несимметричную нелинейную систему 8 с пе.ременным коэффициентом передачи, фильтр 4 верхних частот, амплитудный детектор 5 н фильтр б нижних частот. Фильтр 4 подавляет

10 низкочастотные составляющие спектра колебаний, действующих на выходе амплитудного детектора 5, а фильтр 6 — высокочастотные составляющие спектра. Низкочастотное напряжение на выходе фильтра 6 изменяет в широ15 ких пределах коэффициент передачи нелинейной системы 8 и преобразует динамический диапазон амплитуд низкочастотного напряжения, подаваемого на вход балансного модулятора.

20 Полный спектр амплитудно-модулированного колебания, полученный в результате сложения в смесителе 7 высокочастотных колебаний с подавленной несущей, поступающих с выхода фильтра 4, и несущей частоты генератора, 25 детектируется амплитудным детектором 8 и после подавления высокочастотных составляющих фильтром 9 поступает на выход устройства.

Принцип построения,и блок-схемы компрес30 сора и экспандера одинаковы, !

73265

Выкод

Вхо н.ч

Составитель В. С. Романов

Редактор H. С. Коган Техред А. А. Камышникова

Корректор Л. В. Тюняева

Заказ 2382/ll Тираж 1025 Формат бум. 60 90 /з Объем 0,13 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д, 4

Типография, пр. Сапунова, 2

Отличительные особенности указанных элементов ком пандера заключены в функциональной зависимости коэффициента передачи нелинейных несимметричных звеньев в компрессоре и экспандере от управляющих напряжений, действующих на выходе фильтра б, B компрессоре коэффициент передачи нелинейного звена с увеличением напряжения на выходе фильтра б уменьшается, а в экспандере увеличивается таким образом, что весь тракт (компандер) от входа компрессора до выхода экспандера остается линейным в широком диапазоне амплитуд низкочастотного сигнала.

Компандеры применяются в радиоволнах связи для увеличения среднего коэффициента глубины модуляции при передаче и улучшения отношения сигнал — шум при приеме, при записи и воспроизведении звуковой информации для уменьшения уровня шума и для других целей.

Предмет изобретения

5 Способ компандирования динамического диапазона звукового сигнала, отличающийся тем, что, с целью устранения искажений сигнала, появляющихся при изменении его уров ня, перед сжатием динамического . диапазона

10 в компрессоре,и расширением его в экспандере, напряжения звуковых частот преобразуют при помощи балансных модуляторов в двухполосно-модулированные колебания высокой частоты с подавленными несущими, а после

15 сжатия динамического диапазона высокочастотных сигналов и его расширения управляющие сигналы в компрессоре,и экспандере подавляют при помощи фильтров верхних частот.
