Реферат



Изобретение относится к насосостроению, в частности к поршневым насосам с электромагнитным приводом, предназначенным преимущественно для перекачивания жидкого топлива для отопительных приборов. Целью изобретения является повышение надежности и снижение шума при работе. Насос содержит корпус 1, поршень 2, размещенный в полости 3 гильзы 4, нагнетательный клапан, включающий корпус-клапана 5, седло в виде ступенчатой втулки 6 с уплотнительным элементом 8 и дополнительным улпотнительным элементом 12 в ступени 9 меньшего диаметра, нагруженный пружиной 15 подвижный затвор 16. Между торцовыми поверхностями 14 и 19 установлен кольцевой упругий элемент 20. Изобретение предусматривает, что втулка 6 и корпус клапана 5 могут быть выполнены из материала с ограниченной звукопроводностью , например из пластмассы. 2 з.п. флы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Ф (19) (11) (Я)3 F 04 В 17/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

- " «"01

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (ит у:.

GA ти

T «Г»

К ПАТЕНТУ

/У// 91 О (21) 4355404/29 (22) 10.03,88 (46) 07,05.92. Бюл. Q 17 (71) И,Эбершпехер (DE) (72) Вольфганг Майер (DE) (53) 621.651(088.8)(56) Заявка ФРГ й.. 2315842, - кл. F 04 В 17/04, 1974. (54) ТОПЛИВНЫЙ ПОРШНЕВОЙ НАСОС (57) Изобретение относится к насосостроению, в частности к поршневым насосам с электромагнитным приводом, предназначенным преимущественно для перекачивания жидкого топлива для отопительных приборов. Целью изобретения является повышение надежности и снижение шума при работе. Насос содержит корпус 1, поршень

2, размещенный в полости 3 гильзы 4, нагнетательный клапан, включающий корпус«лапана 5, седло в виде ступенчатой втулки 6 с уплотнительным элементом 8 и. дополнительным улпотнительным элементом 12 в ступени 9 меньшего диаметра, нагруженный пружиной 15 подвижный затвор 16.

Между торцовыми поверхностями 14 и 19 установлен кольцевой упругий элемент 20.

Изобретение предусматривает, что втулка 6 и корпус клапана 5 могут быть выполнены из материала с ограниченной звукопроводностью, например из пластмассы. 2 з,п. флы, 1 ил.

1732820

10

35

50

Изобретение относится к насосостроению, в частности к поршневым насосам с электромагнитным приводом, предназначенным преимущественно для перекачивания жидкого топлива для отопительных приборов.

Целью изобретения является повышение надежности и снижение шума при работе.

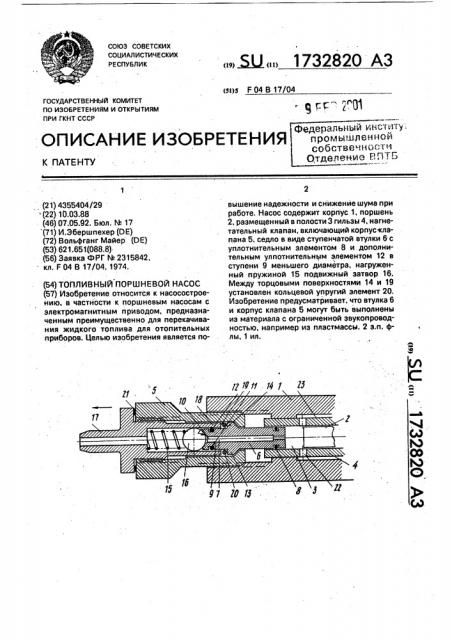

На чертеже изображена конструктивная схема головки насоса, Топливный поршневой насос с электромагнитным приводом содержит корпус 1, поршень 2, размещенный в полости 3 пор° шневой гильзы 4 с возможностью возвратно-поступательного движения под действием электромагнитного привода (не показан), причем к поршневой гильзе 4 подсоединен нагнетательный клапан, включающий корпус клапана 5, выполненное отдельно от него седло в виде ступенчатой втулки 6 с осевым каналом 7, входящей в полость 3 поршневой гильзы 4 и имеющей в зоне сопряжения с последней кольцевой уплотнительный элемент 8 для герметизации полости 3, В ступени 9 меньшего диаметра втулки 6 выполненМ кольцевая уплотнительная поверхность 10 и кольцевая канавка 11 для установки дополнительного кольцевого уплотнительного элемента 12, а ступень 13 большего диаметра в зоне, примыкающей к ступени 9 меньшего диаметра, имеет плоскую кольцевую торцевую поверхность 14, Нагнетательный клапан имеет также нагруженный пружиной15 подвижный затвор16, установленный с воэможностью контакта с кольцевой уплотнительной поверхностью

10. С корпусом клапана 5 соединен нагнетательный патрубок 17, снабженный кольцевым цилиндрическим выступом 18 с торцевой поверхностью 19, охватывающим ступень 9 меньшего диаметра втулки 6, включая зону размещения дополнительного уплотнительного элемента 12.

Между торцевыми поверхностями 14 и

19 ступени 13 большего диаметра втулки 6 и цилиндрического выступа 18 нагнетательного патрубка 17 соответственно установлен кольцевой упругий элемент 20

Нагнетательный патрубок 17 уплотнен относительно корпуса клапана 5 прокладкой

21.

В поршневой гильзе 4 выполнены впускные радиальные каналы 22 для сообщения полости 3 поршневой гильзы с перепускным каналом 23 корпуса 1 на такте всасывания.

Изобретение предусматривает, что втулка 6 и корпус клапана 5 могут быть выполнены иэ материала с ограниченной звукопроводимостью, например из пластмассы, Насос работает следующим образом.

При возвратно-поступательном движении поршня 2 происходит периодическое увеличение и уменьшение объема полости 3 поршневой гильзы 4. При увеличении объема полости 3 — такт всасывания перекачиваемая среда из перепускного канала 23 корпуса 1 через впускные радиальные каналы 22 поступает в полость 3. При уменьшении объема полости 3 — такт нагнетания перекачиваемая среда из полости 3 поршнем 2 вытесняется по осевому каналу 7 втулки 6, воздействует на затвор 16 нагнетательного клапана и открывает его, обеспечивая дальнейшее вытеснение перекачиваемой среды через нагнетательный патрубок 17 к потребителю. Ударные нагрузки, возникающие при работе насоса, демпфируются кольцевым упругим элементом

20, что существенно уменьшает. шум, возникающий при работе насоса. Жесткость упругого элемента 20 можно регулировать, изменяя толщину уплотнительной прокладки 21. В случае выполнения втулки 6 и корпуса клапана 5 из материала с ограниченной звукопроводимостью, например из пластмассы, уровень шума насоса дополнительно снижается, Формула изобретения

1. Топливный поршневой насос с электромагнитным приводом преимущественно для отопительных приборов, работающих на жидком топливе, содержащий поршень, размещенный в полости поршневой гильзы с возможностью возвратно-поступательного движения под действием электромагнитного привода, причем к поршневой гильзе присоединен подпружиненный нагнетательный клапан, включающий корпус, уплотнительный элемент для герметизации полости поршневой гильзы, подвижный затвор, седло с кольцевой уплотнительной поверхностью для подвижного затвора и соединенный с корпусом нагнетательный патрубок, отличающийся тем, что, с целью повышения надежности и снижения шума при работе, седло нагнетательного клапана выполнено отдельно от его корпуса в виде ступенчатой втулки, в ступени меньшего диаметра которой выполнены кольцевая уплотнительная поверхность для подвижного затвора и кольцевая канавка для установки дополнительного кольцевого уплотнительного элемента, ступень большего диаметра в зоне, примыкающей к ступени меньшего диаметра, имеет плоскую кольцеeye торцевую поверхность, нагнетательный

1732820

Составитель В, Чашкин

Техред М.Моргентал Корректор Т. Палий

Редактор Н. Гунько

Заказ 1592 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 патрубок на стороне, обращенной к затвору, снабжен кольцевым выступом, охватывающим ступень меньшего диаметра втулки, включая зону размещения дополнительного уплотнительного элемента, а меж- 5 ду торцевыми поверхностями ступени большего диаметра втулки и цилиндриче- . ского выступа патрубка установлен кольцевой упругий элемент.

10.

2. Насос по п.1, отличающийся тем, что ступенчатая втулка выполнена из материала с ограниченной звукопроводимостью, например из пластмассы.

3. Насос по пп.1 и 2, отличающийся тем, что корпус нагнетательного клапана выполнен из материала с ограниченной звукопроводимостью, например из пластмассы.
