Реферат



Использование: для перекрытия труб трубопереезда в зимний период и ускорения отвода паводковых вод весной. Сущность изобретения: к подпружиненной рамке 2, поджатой к внутренним стенкам трубы 3, прикреплен пленочный материал 1. В нижней части рамки 2 в пленочном материале 1 выполнен карман 5, имеющий на входе со стороны подхода паводковых вод гибкий защитный клапан 6. Паводковые воды при повышении уровня заполняют карман 5, что ускоряет разрушение пленочного материала 1 и отвод паводковых вод. Клапан предохраняет карман 5 от попадания снега в зимний период. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР -) 1 Ьq J$

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4829742/15 (22) 29.05.90 (46) 15.05,92. Бюл. N 18 (71) Уральский научно-исследовательский институт комплексного использования и охраны водных ресурсов (72) М.П,Дальков. (53) 631.347.1(088.8) (56) Авторское свидетел ьство СССР

N 1420106, кл, Е 02 В 11/00, 1985.

Авторское свидетельство СССР

N- 463426,,кл. Е 02 В 13/00, 1973. (54) УСТРОЙСТВО ДЛЯ ПЕРЕКРЫТИЯ ТРУБЫ ТРУБОПЕРЕЕЗДА

„„ Ж „„1732863 А1 (я)ю А 01 G 25/00; Е 02 В 11/00 (57) Использование: для перекрытия труб трубопереезда в зимний период и ускорения отвода паводковых вод весной. Сущность изобретения: к подпружиненной рамке 2, поджатой к внутренним стенкам трубы 3, прикреплен пленочный материал 1.

В нижней части рамки 2 в пленочном материале 1 выполнен карман 5, имеющий на входе со стороны подхода паводковых вод гибкий защитный клапан 6. Паводковые воды при повышении уровня заполняют карман 5, что ускоряет разрушение пленочного материала 1. и отвод паводковых вод. Клапан предохраняет карман 5 от.попадания снега в зимний период, 2 ил, 1732863

25

55

Изобретение относится к мелиорации и может быть использовано при эксплуатации мелиоративных систем в условиях заносов.

Известно перекрывающее устройство в виде ледяной корки, предохраняющее трубу с каналом от снежных заносов, Недостатком данного устройства является то, что в условиях минимального количества поступающих дренажных вод в канал подобное устройство неприемлемо вследствие невозможности сброса необходимого количества воды.

Известно перекрывающее устройство трубы трубопереезда, выполненное в виде щита изо льда в форме короба с наклонным дном, имеющим два ряда отверстий в верхней части, расположенных в шахматном порядке и окном в нижней.

Недостатком устройства является то, что строительство щита изо льда требует больших материальных затрат. Кроме того, в зимний период ледяной щит в зоне контакта со снегом образует переходный плотный, трудноподдающийся разрушению слой. В результате щит изольда по существу становится запорным устройством для воды.

Цель изобретения — ускорение пропуска паводковых вод, Цель достигается тем, что щит выполняют из пленки (например, полиэтиленовой), прикрепленной к подпружиненной рамке, диаметром, близким к диаметру трубы и имеет карман с клапаном.

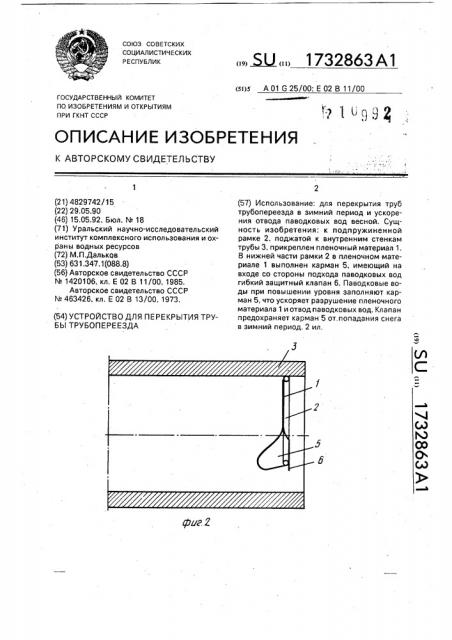

На фиг, 1 изображено перекрывающее устройство, общий вид; на фиг. 2 — рабочее положение щита, Перекрывающее устройство содержит щит из пленки 1, прикрепленной к кольцевой подпружиненной рамке 2 по диаметру, близкому к внутреннему диаметру трубы 3, причем в нижней части трубы остается отверстие 4 сегментной формы и карман 5 с защитным клапаном 6.

Устройство работает следующим образом.

Щиты из пленки 1 устанавливают с обеих сторон трубы трубоперееэда с помощью подпружиненных рамок 2 так, чтобы отверстие 4 было у основания трубы, а карман 5 с клапаном 6 — у порога рамки. Установку щитов производят при любыхтемпературых воздуха и на трубах любых сечений и диаметров.

Беспрепятственный проход дренажных вод в осенне-зимний период обеспечивает сегментное отверстие у основание трубы.

При поднятии уровня воды в канале происходит наполнение кармана водой, пленка выходит из защемления рамки и стенки трубы и вода беспрепятственно проходит через трубу, Изготовление и установка щитов простое. Отрезанный лист пленки накладывают на рамку укаэанной на фиг, 1 конфигурации.

За счет свободного конца листа пленки, прикрепленного к прямому отрезку рамки, образуется карман. Подпружиненную рамку изготовляют, например, из арматурной проволоки, Длину отрезка проволоки определяют по известной формуле окружности с учетом внутреннего диаметра трубы. Подпружиненную рамку накладывают на пленку и осаживают по внутреннему диаметру трубы трубопереезда на 10 — 15 см. За счет остаточных сил деформации при изгибе рамок пленка плотно прижимается к внутренним стенкам трубы и надежно удерживается.

Таким образом, предлагаемое устройство для перекрытия трубы требопереезда по сравнению с прототипом черезвычайно простое в изготовлении и эксплуатации, не требует больших капитальных затрат.

Защитный клапан предохраняет карман от заноса снегом в зимних условиях.

Формула изобретения

Устройство для перекрытия трубы трубопереезда, включающее нарушаемый щит с окном в нижней части, о т л и ч а ю щ е е.— с я тем, что, с целью ускорения отвода паводковых вод, устройство снабжено упругой рамкой в форме неполной дуги окружности, соответствующей внутреннему контуру трубы трубопереезда, а щит выполнен из пленочного материала, закрепленного на рамке с образованием в нижней части кармана, расположенного над окном с задней стороны устройства и снабженного клапаном.
