Изобретение относится к орудиям лова рыбы и может быть использовано для любительского и контрольного лова рыбы в зимнее время года на озерах, реках и прудах. Цель изобретения - повышение удобства в эксплуатации. Рыболовная сеть включает сетное полотно, по углам связанное с концами распорок. Стыковочный узел, шарнирно соединенный с концами распорок, содержит корпус в форме стакана со съемной крышкой и выступами в нижней части. Распорки соединены с выступами, при этом в корпусе размещена подпружиненная сверху бобышка с фланцем для взаимодействия с распорками, а на внутренней поверхности корпуса выполнен ограничительный кольцевой уступ, нижняя часть бобышки может быть срезана под углом, при этом распорки могут быть выполнены с отогнутыми концами. Использование снасти снижает трудоемкость лова и обеспечивает удобство при работе в лунках. 1 з.п. ф-лы, 7 ил. Ј // // XI СО ю 00 ю ел

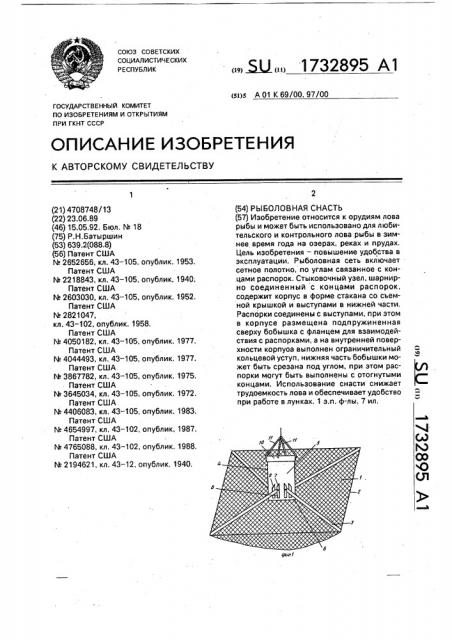

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s1)s А 01 К 69/00, 97/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4708748/13 (22) 23.06.89 (46) 15.05.92. Бюл. N. 18 (75) P.Н.Батыршин (53) 639,2(088.8) (56) Патент США

N 2652656, кл. 43 — 105, опублик. 1953.

Патент США

М 2218843, кл, 43-105, опублик, 1940;

Патент США

N 2603030, кл. 43 — 105, опублик. 1952.

Патент США

N. 2821047, кл. 43-102, опублик. 1958.

Патент США

N .4050182, кл. 43 — 105, опублик. 1977.

Патент США

N. 4044493, кл. 43 — 105, опублик. 1977.

Патент США

М 3867782, кл. 43 — 105, опублик. 1975.

Патент США

М 3645034, кл. 43-105, опублик. 1972.

Патент США

N. 44440066008833, кл. 43 †1, опублик. 1983.

Патент СЩА

N 4654997, кл. 43 †1, опублик, 1987.

Патент США

N. 44776655008888, кл. 43 †1, опублик. 1988.

Патент США

М 2194621, кл. 43 — 12, опублик, 1940.

„„Я2„, 1732895 А1 (54) РЫБОЛОВНАЯ СНАСТЬ (57) Изобретение относится к орудиям лова рыбы и может быть использовано для любительского и контрольного лова рыбы в зимнее время года на озерах, реках и прудах, Цель изобретения — повышение удобства в эксплуатации. Рыболовная сеть включает сетное полотно, по углам связанное с концами распорок. Стыковочный узел, шарнирно соединенный с концами распорок, содержит корпус в форме стакана со. съемной крышкой и выступами в нижней части.

Распорки соединены с выступами, при этом в корпусе размещена подпружиненная сверху бобышка с фланцем для взаимодействия с распорками, а на внутренней поверхности корпуоа выполнен ограничительный кольцевой уступ, нижняя часть бобышки может быть срезана под углом, при этом распорки могут быть выполнены с отогнутыми концами, Использование снасти снижает трудоемкость лова и обеспечивает удобство при работе в лунках. 1 з.п, ф-лы, 7 ил.

1732895

55

Изобретение относится к орудиям лова рыбы и может быть использовано для любительского и контрольного улова рыбы в зимнее время года на озерах, реках и в прудах. изготовление устройства возможно в слесарных мастерских, Цель изобретения — повышение удобства в эксплуатации.

На фиг.1 изображена рыболовная снасть, общий вид; на фиг.2 — то же, в сложенном виде, верх снасти; на фиг.3 — то же, в сложенном виде, низ снасти; на фиг.4— рыболовная снасть, разрез; на фиг,5 — вид нижней части стыковочного узла, разрез; на фиг.6 — вид на стыковочный узел; на фиг.7— вид вертикальных отверстий.

Рыболовная снасть состоит из сетевого полотна 1, снабженного по периметру шнуром 2, углы которого привязаны к четырем распоркам 3 за нижние концы, а верхние соединены со стыковочным узлом 4. Стыковочный узел 4 выполнен в виде замкнутого цилиндра 5 с глухим нижним торцом 6, в нижней части которого по числу распорок выполнены вертикальные отверстия 7 (фиг.7), по краям которых закреплены попарно выступы 8, в которых шарнирно установлены распорки 3 с воэможностью поворота в вертикальной плоскости. Во внутренней нижней части стакана выполнен ограничительный кольцевой уступ 9 (фиг,4), верхняя часть 10 стакана выполнена съемной с направляющими конусной формы

11. Внутри стакана размещена пружина 12 с бобышкой 13, диаметр плечиков 14 которой не менее диаметра буртика 9, причем нижняя часть 15 (фиг.6) бобышки может быть срезана под углом. Распорки 3 могут быть выполнены в отогнутыми концами.

Рыболовная снасть работает следующим образом.

Снасть в сложенном положении (фиг.2) опускают в лунки, Трос 16, закрепленный за верх направляющих 11, увлекается за снастью. Устройство доходит до дна водоема, распорки 3 раскладываются под собственным весом и приводят снасть в рабочее (в развернутом состоянии) положение (фиг.1), Распорки 3 фиксируются в вертикальном положении подпружиненной бобышкой 13, 5

30 упираясь за верхние концы распорок 3 в полости нижней части корпуса. При поднимании за трос 16 снасти наверх под воздействием сопротивления воды сетевое полотно 1 оттягивается в противоположную сторону. При повышении нагрузки на сетевое полотно 1 за счет оказания на поверхности сетевого полотна рыбы, повышающей упругость пружины 12, распорки 3 складываются (фиг,3). При этом сетевое полотно 1 образует кошель 17. При отсутствии.необходимой нагрузки на сетевое полотно 1 для складывания распорок 3 (фиг.3) их складывание осуществляется за счет упора относительно кромки льда в нижней поверхности лунки, возникающего при вытягивании снасти за трос 16. Таким образом осуществляется полный цикл работы снасти.

Корпус, бобышка, направляющие могут быть выполнены из углеродистой стали, распорки — из дюралюминия, а пружина — из стальной проволоки. Сетевое полотно и трос могут быть выполнены из синтетиче- ского волокна.

Изобретение обеспечивает возможность ловли рыбы из небольшой лунки, Рыболовная снасть сравнительно проста в изготовлении и может выпускаться в условиях слесарных мастерских.

Формула изобретения

1, Рыболовная снасть, содержащая сетное полотно, по углам связанное с концами распорок, шарнирно соединенных с возможностью поворота в вертикальной плоскости со стыковочным узлом; связанным с тросом, отличающаяся тем, что, с целью повышения удобства в эксплуатации, стыковочный узел содержит корпус в форме стакана со съемной крышкой и выступами в нижней части, распорки соединены с выступами, при этом в корпусе размещена подпружиненная сверху бобышка с фланцем для взаимодействия с распорками, а на внутренней поверхности корпуса выполнен ограничительный кольцевой уступ, 2, Снасть по п,1, о тл и ч а ю щ а я с я тем, что нижняя часть бобышки срезана под углом, при этом распорки выполнены с отогнутыми концами, 1732895
