Устройство для очистки крови

Устройство для очистки крови

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике. Изобретение позволяет обеспечить очистку крови от вирусов путем введения в прры мембраны форменных элементов крови, не способных проходить через поры полностью. Цель изобретения - обеспечение очистки крови от вирусов, поражающих ее форменные элементы. Устройство содержит корпус 1, фильтр 2. каналы 3, 4, мембрану 5 с порами, насос 6. При прохождении через корпус 1 кровь омывает мембрану 5, в результате чего поражаемые вирусами форменные элементы остаются на мембране 4. 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 61 В 5/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4725962/14 (22) 04,08.89 (46) 15.05.92. Бюл. N 18 (72) А. M. Белов и M. И. Белова (53) 615,472(088,8) (56) Дерябин И, И. и др. Искусственная почка. Методика и практическое применение.

М.: Медицина, 1973, с. 17. (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ КРОВИ (57) Изобретение относится к медицинской технике. Изобретение позволяет обеспе„„ „„1732933 А1 чить очистку крови от вирусов путем введения в прры мембраны форменных элементов крови, не способных проходить через поры полностью, Цель изобретения — обеспечение очистки крови от вирусов, поражающих ее форменные элементы. Устройство содержит корпус 1; фильтр 2, каналы 3, 4, мембрану 5 с порами, насос 6. При прохождении через корпус 1 кровь омывает мембрану 5, в результате чего поражаемые вирусами форменные элементы остаются на мембране 4. 5 ил.

1732933

Изобретение относится к медицинской технике и может быть использовано для снижения в крови концентрации вирусов, поражающих ее форменные элементы, например вирусов СПИД.

Целью изобретения является обеспечение очистки крови от вирусов, поражающих ее форменные элементы, Такая конструкция устройства для очистки крови позволяет очищать кровь от вирусов, поражающих ее форменные элементы, так как расположенные в порах фильтра форменные элементы крови захватывают вирусы и уже пораженные вирусами форменные элементы, а за счет того, что размер пор в мембране меньше размеров форменных элементов крови, вирусы остаются на поверхности мембраны вместе с форменными элементами крови, не способными пройти через поры.

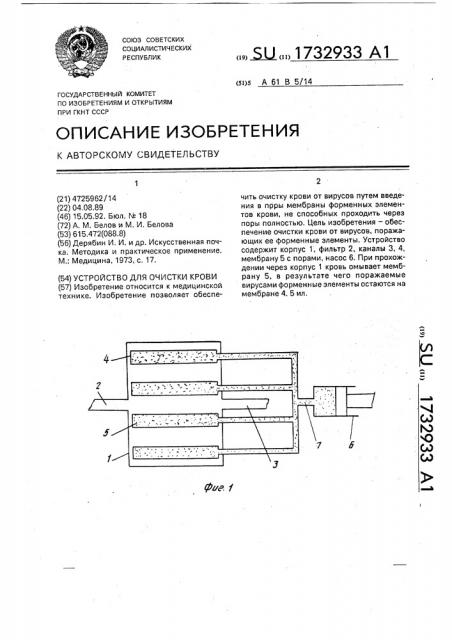

На фиг. 1 приведена схема устройства для очистки крови; на фиг. 2 — то же, вид сбоку; на фиг. 3 — участок мембраны, сечение; на фиг.4 —. разрез А — А на фиг.2; на фиг.

5 — разрез Б-Б на фиг. 4.

Устройство для очистки крови состоит из корпуса 1, фильтра 2, канала 3 для подвода крови, канала 4 для отвода крови, мембраны 5, средства для подачи форменных элементов в виде насоса 6, трубопровода 7.

Мембрана 5 состоит из пленки 8, например из целлофана, в которой есть поры 9 для заполнения форменными элементами 10, поражаемыми вирусом. Размер пор 9 меньше размера форменных элементов, что не дает возможность этим элементам проходить полностью через поры 9. B качестве форменных элементов, например, для очистки от вирусов СПИД, могут быть использованы лимфоциты, моноциты, нейтрофилы, макрофаги. В качестве жидкости, например, может быть использована кровь как не обогащенная форменными элементами, так и обогащенная, например, от5 стаиванием и другими методами.

Устройство для очистки крови работает следующим образом.

Корпус 1 заполняют физиологическим раствором или другим, заменяющим его, а

10 мембрану 5 через трубопровод 7 насосом 6 — соответствующей жидкостью (в зависимости от типа вируса). B результате под действием избыточного давления, создаваемого насосом 6, форменные элементы заполняют

15 поры 9. Затем устройство при помощи каналов 3 и 4 присоединяют к больному способами, аналогичными способам присоединения аппарата "искусственная почка". При прохождении через корпус 1 кровь омывает мембрану 5, в результате по20 раженные вирусами форменные элементы крови присоединяются к форменным элементам и остаются на мембране 5. После окончания очистки крови мембрана 5 либо промывается, либо заменяется новой.

Формула изобретения

Устройство для очистки крови, содержащее фильтр с отверстиями, о т л и ч а ю щ ее с я тем, что, с целью обеспечения очистки

30 крови от вирусов, поражающих ее форменные элементы, устройство снабжено полым корпусом с каналом для подвода и отвода крови, в котором размещена мембрана, размер отверстий которых меньше форменных

35 элементов крови, при этом мембрана выполнена в виде резервуара с трубопроводами для сообщения со средством для подачи в них форменных элементов, поражаемых вирусом.

1732933

1732933

Составитель B.Áàãàíoâ

Редактор Н.Швыдкая Техред М.Моргентал Корректор Т Палий

Заказ 1613 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
