Тепловая камера для вывода шлаков из тела человека

Тепловая камера для вывода шлаков из тела человека

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике, а именно к душированию теплым и горячим воздухом, воздушным баням и саунам Цель изобретения - уменьшение потерь тепловой энергии за счет обеспечения регулирования внутреннего объема камеры и повышения удобства пациента. Для этого устройство снабжено раздвижной опорной стойкой, а к ребрам кожуха прикреплены пружины, размещенные вдоль длинных сторон основания.2 ил.

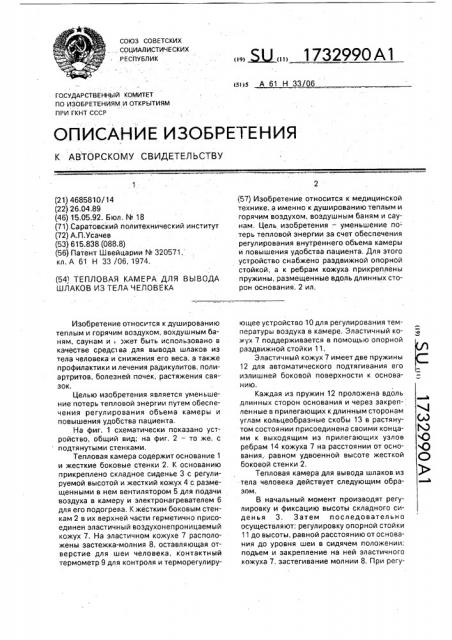

СОЮЗ СОВЕТСКИХ ... СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (я)5 А 61 Н 33/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (л)

К)

О

К АВТОРСКОМУ. СВИДЕТЕЛЬСТВУ (21) 468581.0/14 (22} 26.04.89 (46) 15.05.92. Бюл, М 18 (71).Саратовский политехнический институт (72) А.П.Усачев (53) 615.838 (088.8) (56) Патент Швейцарии N 320571, кл. А 61 Н 33 /06, 1974. (54 ТЕПЛОВАЯ КАМЕРА ДЛ Я ВЫВОДА

ШЛАКОВ ИЗ ТЕЛА ЧЕЛОВЕКА

Изобретение относится к душированию теплым и горячим воздухом, вохдушным баням, саунам и i эжет быть использовано в качестве средс1ва для вывода. шлаков из тела человека и снижения его веса, а также профилактики и лечения радикулитов, полиартритов, болезней почек, растяжения связок.

Целью изобретения является уменьшение потерь тепловой энергии путем обеспечения регулирования объема камеры и повышения удобства пациента.

На фиг. 1 схематически показано устройство, общий вид, на фиг. 2 — то же, с подтянутыми стенками.

Тепловая камера содержит основание 1 и жесткие боковые стенки 2. К основанию прикреплено складное сиденье 3 с регулируемой высотой и жесткий кожух 4 с размещенными в нем вентилятором 5 для подачи воздуха в камеру и электронагревателем 6 для его подогрева. К жестким боковым стенкам 2 в их верхней части герметично присоединен эластичный воздухонепроницаемый кожух 7. На эластичном кожухе 7 расположены застежка-молния 8, оставляющая отверстие для шеи человека, контактный термометр 9 для контроля и терморегулиру. Ж 1732990 А1 (57) Изобретение относится к медицинской технике, а именно к душированию теплым и горячим воздухом, воздушным баням и саунам. Цель изобретения —. уменьшение потерь тепловой энергии за счет обеспечения регулирования внутреннего объема камеры и повышения удобства пациента. Для этого устройство снабжено раздвижной опорной стойкой, а к ребрам кожуха прикреплены пружины, размещенные вдоль длинных сторон основания. 2 ил. ющее устройство 10 для регулирования температуры воздуха в камере. Эластичный кожух 7 поддерживается в помощью опорной раздвижной стойки 11, Эластичный кожух 7 имеет две пружины

12 для автоматического подтягивания его излишней боковой поверхности к основанию.

Каждая из пружин 12 проложена вдоль длинных сторон основания и через закрепленныее в прилегающих к длинным сторонам углам кольцеобразные скобы 13 в растянутом состоянии присоединена своими концами к выходящим из прилегающих узлов ребрам 14 кожуха 7 на расстоянии от основания, равном удвоенной высоте жесткой боковой стенки 2.

Тепловая камера для вывода шлаков из тела человека действует следующим образом, В начальный момент производят регулировку и фиксацию высоты складного сиденья 3. Затем последовательно осуществляют; регулировку опорной стойки

11 до высоты, равной расстоянию от основания до уровня шеи в сидячем положении; подъем и закрепление на ней эластичного кожуха 7. застегивание молнии 8. При регу1732990 лировании опорной стойки 11 и поднятии кожуха 7 до максимальной эксплуатационной высоты пружины 12 растягиваются до максимального эксплуатационного состояния. В случае уменьшения высоты опорной стойки 11, пружины 12 автоматически подтягивают образовавшуюся при этом лишнюю поверхность эластичного кожуха к основанию. При уменьшении высоты регулируемой опорной стойки 11 до минимальной эксплуатационной высоты обе проложенные вдоль длинных сторон основания пружины 12 сокращаются до своей минимальной эксплуатационной длины в растянутом состоянии, когда их концы и присоединенная к ним через ребра 14 поверхность эластичного кожуха 7 опускаются до основания 1 на расстояние, равное удвоенной высоте жесткой боковой стенки 2 камеры, Высота боковой поверхности эластичного кожуха 7 и регулируемой опорной стойки 11 уменьшаются в этом случае на расстояние, равное удвоенной высоте жесткой боковой стенки 2 камеры. После этого включают расположенные в жестком кожухе 4 электронагреватель 6 и вентилятор 5 для подачи воздуха в камеру, и когда показания контактного термометра 9 достигают необходимой величины тепловая камера готова к работе. Затем расстегивают молнию

8, располагаются на сидении 3 подэластичным кожухом 7, застегивают молнию 8 на кожухе от его края до шеи.

5 Терморегулирующее устройство 10 автоматически поддерживает температуру и скорость воздуха в.тепловой камере в соответствии с заданной, При складывании тепловой камеры для

10 ее хранения или транспортировки сиденье

3 и опорная стойка 11 также складываются, эластичный кожух 7 опускается и прижимается с помощью ремней к основанию так, что наружная поверхность его верхней час15 ти выполняет роль крышки, Формула изобретения

Тепловая камера для вывода шлаков из тела человека, содержащая основание, эластичный воздухопаронепроницаемый кожух

20 с ребрами и электронагреватель, о т л и ч аю щ а я с я тем, что, с целью уменьшения потерь тепловой энергии путем обеспечения регулирования внутреннего объема камеры и повышения удобства пациента, она

25 снабжена жесткими боковыми стенками, опорной раздвижной стойкой и пружинами, размещенными вдоль длинных сторон основания, концы каждой пружины закреплены на ребрах кожуха на высоте равной удвоен30 ной высоте боковых стенок, 1732990
