Устройство для получения газовых смесей

Устройство для получения газовых смесей

Иллюстрации

Показать все

Реферат



Изобретение относится к контрольно-измерительной технике, может использоваться для получения газовых смесей и позволяет повысить стабильность состава получаемых газовых смесей. Устройство для получения газовых смесей содержит источники 1 и 2 газов, последовательно соединенные с пневмоповторителями 3 и 4, каналы камер задания которых подключены к междроссельной камере, образованной последовательно соединенными регулируемым дросселем 5 и стабилизатором 6 абсолютного давления до себя, дроссельные элементы 7 и 8, своими входами соединенные с выходами пневмоповторителей 3 и 4, а выходами - через смеситель 9 и регулятор 10 перепада давления на дроссельных элементах - с потребителем , при этом все элементы устройства помещены в термостат 11.1 ил. сл С

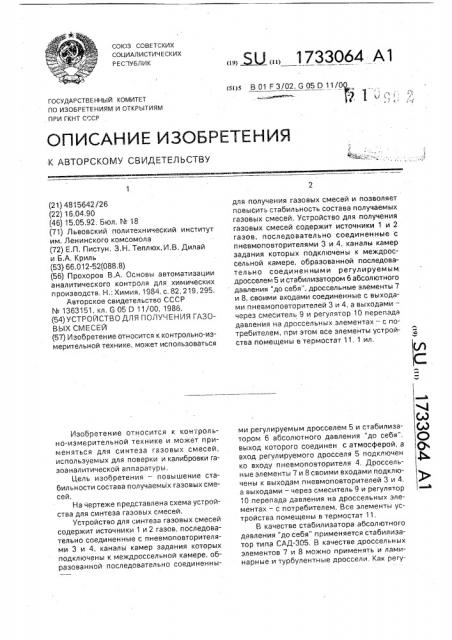

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4815642/26 (22) 16,04,90 (46) 15.05.92. Бюл. К 18 (71) Львовский политехнический институт им. Ленинского комсомола (72) Е,П. Пистун, З,H. Теплюх, И,В. Дилай и Б.А, Крлль (53) 66.012-52(088,8) (56) Прохоров В,А. Основы автоматизации аналитического контроля для химических производств. H,: Химия, 1984,с,82,219,295, Авторское свидетельство СССР

N 1363151, кл. G 05 0 11/00, 1986, (54) YCTPOACTBO ДЛЯ ПОЛУЧЕНИЯ ГАЗОВЫХ СМЕСЕЙ (57) Изобретение относится к контрольно-измерительной технике, может использоваться

Изобретение относится к контрольно-измерительной технике и может применяться для синтеза газовых смесей, используемых для поверки и калибровки газоаналитической аппаратуры.

Цель изобретения — повышение стабильности состава получаемых газовых смесей.

На чертеже представлена схема устройства для синтеза газовых смесей.

Устройство для синтеза газовых смесей содержит источники 1 и 2 газов, последовательно соединенные с пневмоповторителями 3 и 4, каналы камер задания которых подключены к междроссельной камере, образованной последовательно соединенны„„ЯЦ „„17330б4 А1 (я)5 В 01 F 3/02, G 05 D 11/0

\,, г для получения газовых смесей и позволяет повысить стабильность состава получаемых газовых смесей. Устройство для получения газовых смесей содержит источники 1 и 2 газов, последовательно соединенные с пневмоповторителями 3 и 4, каналы камер задания которых подключены к междроссельной камере, образованной последовательно соединенными регулируемым дросселем 5 и стабилизатором б абсолютного давления "до себя", дроссельные элементы 7 и 8, своими входами соединенные с выходами пневмоповторителей 3 и 4. а выходами— через смеситель 9 и регулятор 10 перепада давления на дроссельных элементах — с потребителем, при этом все элементы устройства помещены в термастат 11. 1 ил, ми регулируемым дросселем 5 и стабилизатором б абсолютного давления "до себя", выход которого соединен с атмосферой, а вход регулиоуемого дросселя 5 подключен ко входу пневмоповторителя 4. Дроссельные элементы 7 и 8 своими входами подключены к выходам пневмоповторителей 3 и 4, а выходами — через смеситель 9 и регулятор

10 перепада давления на дроссельных элементах — с потребителем. Все элементы устройства помещены в термостат 11, В качестве стабилизатора абсолютного давления "до себя" применяется стабилизатор типа САД-305, В качестве дроссельных элементов 7 и 8 можно применять и ламинарные и турбулентные дроссели. Как регу1733064 лятор 10 перепада давления можно применять ранее известные.

В устройстве для синтеза газовых смесей применены известные пневмоповторители.

Устройство для синтеза газовых смесей работает следующим образом.

Составитель Б. Долотин

Техред M.Ìîðãåíòàë Корректор М. Кучерявая

Редактор И. Сегляник

Заказ 1619 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Газы от источников 1 и 2 поступают на входы пневмоповторителей 3 и 4, от источника 2 газ поступает также на последовательно соединенные регулируемый дроссель 5, и стабилизатор 6 абсолютного давления "до себя" и сбрасывается в атмосферу. С выходов пневмоповторителей 3 и 4, которые поддерживают равное заданное абсолютное давление на входах дроссельных элементов 7 и 8 за счет подключения каналов камер задания пневмоповторителей 3 и 4 ко входу стабилизатора 6 абсолютного давления "до себя". газы поступают соответственно на дроссельные элементы 7 и 8, а с их выходов — через смеситель 9 и установленный на его выходе регулятор 10 перепада давления на дроссельных элементах — к потребителю. Термастат 11 обеспечивает постоянство температуры в устройстве с точностью +0,1 С на протяжении всего процесса синтеза газовой смеси.

Формула изобретения

5 Устройство для получения газовых смесей, содержащее источники газов, соединенные через пневмоповторители с дроссельными элементами, и смеситель, соединенный своими входами с выходами

10 дроссельных элементов, о т л и ч а ю щ е ес я тем, что, с целью повышения стабильности состава получаемых газовых смесей, оно дополнительно содержит регулируемый дроссель, стабилизатор абсолютного давле15 ния "до себя" и регулятор перепада давления на дроссельных элементах, при этом регулируемый дроссель своим входом соединен с входом одного из пневмоповторителей, вход стабилизатора абсолютного

20 давления "до себя" соединен с камерами задания пневмоповторителей и выходом регулируемого дросселя, выход смесителя соединен с входом регулятора перепада давления на дроссельных элементах, а все

25 элементы устройства помещены в термостат.
