Штатив-держатель

Штатив-держатель

Иллюстрации

Показать все

Реферат



Изобретение предназначено для работы с хрупкими пипетками сложной конструкции , которые используются-в технике измерения и переноса определенных объемов жидкости. Целью изобретения является создание условий, которые позволяют закрепить хрупкую пипетку сложной конструкции с возможностью перемещения закрепленной пипетки и сосудов с жидкостью в любых направлениях и фиксирования их на заранее заданном уровне. В результате достигнутой цели создается удобство пользования и увеличивается производительность операций при работе с пипеткой , в частности при использовании механических манипуляторов и при работе в герметически закрытых боксах. Штативдержатель содержит расположенную на направляющей втулке, установленной на вертикальной штанге с подставкой, несущую планку с желобом и натяжным приспособлением для крепления пипетки. Направляющая втулка может перемещаться по штанге в вертикальном направлении, вращаться вокруг штанги, и посредством стопорного приспособления фиксироваться на заранее заданном уровне. Кроме того, ниже направляющей втулки на вертикальной штанге установлен с возможностью перемещения в вертикальной плоскости, поворота вокруг штока и фиксирования на определенном уровне диск-поддон стопорным приспособлением для размещения дополнительной посуды, 1 з. п. ф-лы, 3 ил. (/

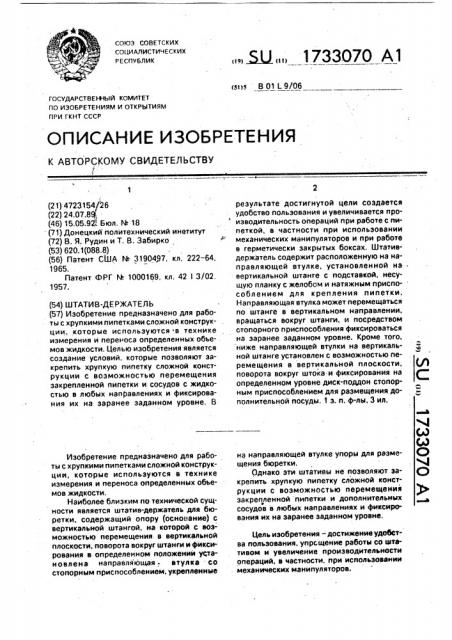

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (з»)з В 01 1 9/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ !

1 (21) 4723154/26 (22) 24.07.89/; (46) 15,05.92» Бюл. ЬЬ 18 (71) Донецкий политехнический инетитут (72) В. Я. Рудин и Т. В. Забирко (53) 620.1(088.8) (56) Патент США М 3190497, кл. 222-64, 1965, Патент ФРГ М 1000169, кл. 42 I 3/02, 1957. (54) ШТАТИВ-ДЕРЖАТЕЛЬ (57) Изобретение предназначено для работы с хрупкими пипетками сложной конструкции, которые используются в технике измерения и переноса определенных объемов жидкости, Целью изобретения является создание условий, которые позволяют закрепить хрупкую пипетку сложной конструкции с возможностью перемещения закрепленной пипетки и сосудов с жидкостью в любых направлениях и фиксирования их на заранее заданном уровне, В

Изобретение предназначено для работы с хрупкими пипетками сложной конструкции, которые используются в технике измерения и переноса определенных объемов жидкости.

Наиболее близким по технической сущности является штатив-держатель для бюретки, содержащий опору (основание) с вертикальной штангой, на которой с воэможностью перемещения. в вертикальной плоскости, поворота вокруг штанги и фиксирования в определенном положении установлена направляющая - втулка со стопорным приспособлением, укрепленные Ж,, 1733070 А1 результате достигнутой цели создается удобство пользования и увеличивается про" изводительность операций при работе с пипеткой, в частности при использовании механических манипуляторов и при работе в герметически закрытых боксах. Штативдержатель содержит расположенную на направляющей втулке, установленной на вертикальной штанге с подставкой, несущую планку с желобом и натяжным приспособлением для крепления пипетки.

Направляющая втулка может перемещаться по штанге в вертикальном направлении, вращаться вокруг штанги, и посредством стопорного приспособления фиксироваться на заранее заданном уровне. Кроме того, ниже направляющей втулки на вертикальной штанге установлен с возможностью перемещения в вертикальной плоскости, поворота вокруг штока и фиксирования на определенном уровне диск-поддон стопор ным приспособлением для размещения дополнительной посуды, 1 э. и. ф-лы, 3 ил. на направляющей втулке упоры для раэме- О щения бюретки. 4

Однако эти штативы не позволяют за- С) крепить хрупкую пипетку сложной конструкции с возможностью перемещения закрепленной пипетки и дополнительных сосудов в любых направлениях и фиксирования их на заранее заданном уровне, Цель изобретения — достижение удобства пользования, упрсщение работы со штативом и увеличение производительности операций, в частности, при использовании механических манипуляторов.

1733070

Укаэанная цель достигается тем, что штатив-держатель снабжен укрепленными в верхней и нижней частях направляющей втулки упорами, на одном иэ которых закреплена рукоятка, размещенной между упорами несущей планкой с отверстиями и желобом для установки пипетки, направляющая втулка упирается на стопорное приспособление, расположенное под ней, э средство крепления пипетки выполнено в виде натяжных колец гибкой ленты, охватывающей направляющую втулку и пипетку, один конец ленты снабжен пружиной и крючком„присоединенным к другому концу ленты, и шнурков, размещенных в отверстиях планки.

Кроме того, штатив-держатель снабжен установленным над опорой с возможностью перемещения вдоль вертикальной штанги и поворота вокруг нее поддоном. выполненным в виде диска с направляющей трубкой и со средством фиксации, размещенным под трубкой и выполненным в виде гайки со стопорным винтом, На фиг. 1 показан штатив-держатель с закрепленной на нем пипеткой, вид сбоку; на фиг. 2 — то же, вид спереди; на фиг. 3— несущая планка, Штатив-держатель включает в себя вертикальную штангу 1, укрепленную на основании 2, на которой с возможностью перемещения в вертикальной плоскости и поворота вокруг штанги установлена на-. правляющая втулка 3 с упором 4 и упором 5 с рукояткой, К упорам 4 и 5 крепится винтами 6 несущая планка 7 с желобом 8, к которому прилегает наиболее массивная часть пипетки 9 (на фиг. 1 и 2 в качестве примера показана укрепленная на штативе пипетка Пипетка укрепляется на несущей планке с помощью натяжных колец 10 из гибкой ленты с пружиной 11 и крючком 12 с одного конца и кольцом 13 для крючка с другой, которые охватывают направляющую втулку и пипетку. В несущей планке имеются отверстия 14 для дополнительного крепления. через которые, в случае необходимости, подвязываются шнурками (на фиг. 1 и 2 не показаны) узкие трубки пипетки. Движение направляющей втулки вверх ограничено головкой винта 15, э движение вниз ограничительной гайкой 16 со стопорным винтом 17. Ниже огрэничи рльной гайки 16 на вертикальной штанге 1 располагается диск-поддон 18 для дополнительных сосудов с направляющей трубкой 19, который может вращаться относительно вертикальной штанги в горизон25

55 тальной плоскости и перемещаться в вертикальном направлении. Положение дискаподдона на нужной высоте фиксируется ограничительной гайкой 20 со стопорным винтом 21, в которую упирается направляющая трубка диска-поддона, На диске-поддоне устанавливаются сосуды 22, иэ которых и в которые переносится жидкость.

При работе перемещение эакрепленной в штативу пипетки осуществляется с использованием рукоятки упора 5 несущей планки, а фиксирование пипетки в нижнем положении — ограничительной гайкой 16 со стопорным винтом 17. Перемещение сосудов в горизонтальном и вертикальном направлениях и фиксирование сосудов на определенных уровнях производится соответствующим перемещением диска-поддона 18 и его фиксированием на заданных уровнях с помощью упорной гайки 20 со стопорннм винтом 21.

Формула изобретения

1. Штатив-держатель для пипетки, включающий опору с вертикальной штангой, на которой с возможностью поворота вокруг штанги и перемещения в вертикальной плоскости установлена направляющая втулка со стопорным приспособлением и средством крепления пипетки, о т л и ч а юшийся тем, что, с целью удобства пользования, упрощения работы со штативом и увеличения производительности операции, в частности при использовании механических манипуляторов, штатив снабжен укрепленными в верхней и нижней частях втулки упорами, на одном из которых закреплена рукоятка, размещенной между упорами планкой с отверстиями и желобом для установки пипетки, направляющая втулка упирается на стопорное приспособление, расположенное под ней, а средство крепления пипетки выполнено в виде натяжных колец гибкой ленты, охватывающей направляющую втулку и пипетку, один конец ленты снабжен пружиной и крючком, присоединенным к другому концу ленты, и шнурков, размещенных s отверстиях планки.

2. Штатив-держатель по и. 1, о т л и ч аю шийся тем, что он снабжен установленными над опорой с вбзможностью перемещения вдоль вертикальной штанги и поворота вокруг нее поддоном, выполненным в виде диска с направляющей трубкой„ и средством фиксации, размещенным под трубкой и выполненным в виде гайки со стопорным винтом.

1733070

1733070

1733070
