Кантователь сортового проката

Кантователь сортового проката

Иллюстрации

Показать все

Реферат



Использование: кантование и подача сортового проката к калибрам прокатных клетей. Сущность изобретения: устройство содержит кантующую шайбу, установленную на роликах тяги, коромысло, кривошипно-шатунный привод, механизм сведения-разведения роликов и их поворота относительно шайбы. Кантующая шайба имеет амортизаторы и упор, опора коромысла установлена на кантующей шайбе, одно из плеч коромысла связано с приводом поворота шайбы, концом рычага одного из роликов , а второе плечо коромысла связано с вторым роликом. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sl)s В 21 В .39/20

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

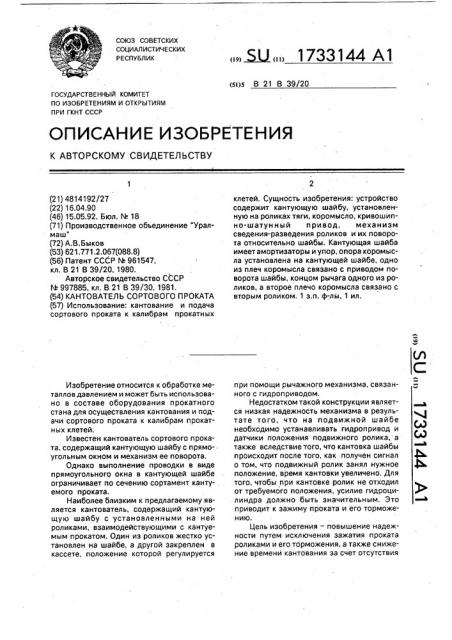

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4814192/27 (22) 16.04.90 (46) 15.05.92. Бюл. М 18 (71) Производственное объединение "Уралмаш" (72) А,В.Быков (53) 621.771.2.067(088.8) (56) Патент СССР М 961547, кл. В 21 В 39/20, 1980.

Авторское свидетельство СССР

М 997885, кл. В 21 В 39/30, 1981. (54) КАНТОВАТЕЛЬ СОРТОВОГО ПРОКАТА (57) Использование: кантование и подача сортового проката к калибрам прокатных

Изобретение относится к обработке металлов давлением и может быть использовано в составе оборудования прокатного стана для осуществления кантования и подачи сортового проката к калибрам прокатных клетей.

Известен кантователь сортового проката, содержащий кантующую шайбу с прямоугольным окном и механизм ее поворота.

Однако выполнение проводки в виде прямоугольного окна в кантующей шайбе ограничивает по сечению сортамент кантуемого проката.

Наиболее близким к предлагаемому является кантователь, содержащий кантующую шайбу с установленными на ней роликами, взаимодействующими с кантуемым прокатом. Один из роликов жестко установлен на шайбе, а другой закреплен в кассете, положение которой регулируется

„„5LJ„„1733144 А1 клетей. Сущность изобретения: устройство содержит кантующую шайбу, установленную на роликах тяги, коромысло, кривошипно-шатунный привод, механизм сведения-разведения роликов и их поворота относительно шайбы. Кантующая шайба имеет амортизаторы и упор, опора коромысла установлена на кантующей шайбе, одно из плеч коромысла связано с приводом поворота шайбы, концом рычага одного из роликов, а второе плечо коромысла связано с вторым роликом. 1 з.п. ф-лы, 1 ил. при помощи рычажного механизма. связанного с гидроприводом.

Недостатком такой конструкции я вляется низкая надежность механизма в результате того, что на подвижной шайбе необходимо устанавливать гидропривод и датчики положения подвижного ролика, а также вследствие того, что кантовка шайбы происходит после того, как получен сигнал о том, что подвижный ролик занял нужное положение, время кантовки увеличено. Для того, чтобы при кантовке ролик не отходил от требуемого положения, усилие гидроцилиндра должно быть значительным. Это приводит к зажиму проката и его торможению.

Цель изобретения — повышение надежности путем исключения зажатия проката роликами и его торможения, а также снижение времени кантования за счет отсутствия

1733144 паузы между операциями захвата проката и его кантования.

Поставленная цель достигается тем, что в кантователе, содержащем кантующую шайбу, привод ее поворота, два ролика, ус- 5 тановленных на шайбе на рычагах, рычажный механизм сведения-разведения роликов и поворота роликов относительно шайбы, кантующая шайба снабжена амортизатором и упором, рычажный механизм 10 снабжен коромыслом и тягами, а рычаги роликов одним концом установлены на кантующей шайбе шарнирно, при этом опора коромысла установлена на кантующей шайбе, одно из плеч коромысла кинематически 15 связано с приводом поворота шайбы и другим — с концом рычага одного из роликов, второе плечо коромысла тягой связано с соответствующим концом рычага второго ролика, а амортизатор монтирован на этой 20 тя ге с возможностью взаимодействия с упором.

Кроме того, привод поворота кантующей шайбы выполнен в виде кривошипа, а упор выполнен регулируемым, 25

На чертеже изображена кинематическая схема кантователя.

Кантователь содержит кантующую шайбу 1, установленную на роликах 2 с возможностью вращения, На шайбе 1 шарнирно 30 закреплены рычаги 3 и 4, которые являются осями роликов 5. Рычаги 3 и 4 посредством тяг 6 и 7 шарнирно связаны с коромыслом

8, опора которого установлена на кантующей шайбе 1. Коромысло 8 шарнирно связа- 35 но с кривошипам 9 привода (не показан) посредством шатуна 10. Кантующая шайба

1 снабжена механизмом уравновешивания, состоящим из контргруза 11 и гибкой связи 12, На тяге 6 установлен амортизатор 40

13, взаимодействующий с регулируемым упором 14, который закреплен на шайбе 1 и расположен на траектории перемещения амортизатора 13. Между роликами 5 размещен подлежащий кантованию сортовой 45 прокат 15.

Кантователь работает следуюшим образом.

Перед началом кантования производят регулировку упора 14 на требуемое сечение 50 проката 15. Механизм уравновешивания удерживает кантующую шайбу 1 в исходном положении при помощи контргруза 11 и гибкой связи 12. После захода переднего

55 конца проката 15 между роликами 5 шайбы

1 включают привод кантователя. Кривошипно-шатунный механизм 9, 10 привода начинает вращать коромысло 8 относительно его опоры, установленной на кантующей шайбе

1. При этом рычаги 3 и 4, которые являются осями роликов 5, посредством тяг 6 и 7 перемещаются один навстречу другому до тех пор, пока установленный на тяге 6 амортизатор 13 не соприкоснется с упором 14, В этот момент ролики 5 образуют калибр для захвата проката 15. При дальнейшем движении кривошипно-шатунного механизма 9, 10 коромысло 8, зафиксированное относительно шайбы 1; начинает ее вращать, преодолевая усилие механизма уравновешивания. Прокат 15, находящийся в калибре, образованном роликами 5, кантуется на ходу на заданный угол. После кантования отключают привод, при этом шайба 1 и рычажный механизм возвращаются в исходное положение под действием контргруза 11 и гибкой связи 12.

Формула изобретения

1. Кантователь сортового проката, содержащий кантующую шайбу, привод ее поворота, два ролика, установленных на шайбе на рычагах, рычажный механизм сведения-разведения роликов и поворота роликов относительно шайбы, о т л и ч а ю щ и йс я тем, что с целью повышения надежности путем исключения зажатия проката роликами и его торможения, а также снижения времени кантования, кантующая шайба снабжена амортизатором и упором, рычажный механизм снабжен коромыслом и тягами, а рычаги роликов одним концом установлены на кантующей шайбе шарнирно, при этом опора коромысла установлена на кантующей шайбе, одно из плеч коромысла кинематически связано с приводом поворота шайбы и другим — с концом рычага одного из роликов, второе плечо коромысла тягой связано с соответствующим концом рычага второго ролика, а амортизатор монтирован на этой тяге с возможностью взаимодействия с упором.

2. Кантователь по п.1, о т л и ч а ю щ и йс я тем, что привод поворота кантующей шайбы выполнен в виде кривошипа, а упор выполнен регулируемым.

1733144

Составитель Н.Осипенко

Техред М.Моргентал Корректор H.ревская

Редактор М.Петрова

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Заказ 1623 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
