Устройство для подачи смазочно-охлаждающей жидкости (сож) в зону резания многооперационного станка

Устройство для подачи смазочно-охлаждающей жидкости (сож) в зону резания многооперационного станка

Иллюстрации

Показать все

Реферат



Изобретение относится к станкостроению , а именно к устройствам для подачи смазочно-охлаждающей жидкости (СОЖ) в 0 зону резания многооперационного станка с автооператором. Целью изобретения является повышение надежности подачи СОЖ При осуществлении подачи СОЖ через отверстие 5 шпинделя 4 автооператор захватывает устройство за фланец 6 и перемещает его в сторону бабки 11. Палец 8 попадает в отверстие 10 бабки 11, и ограничительный бурт 9 останавливает перемещение бачка 1. Хвостовик 3 турбинки 2 будет продолжать перемещаться, сжимая пружину 7. При попадании хвостовика 3 в отверстие 5 паз 13 выходит из взаимодействия с упором 12, чем обеспечивается возможность вращения турбинки при вращении шпинделя 4. Турбинка при этом засасывает СОЖ из бачка и подает его в зону резания. 2 ил. Ё

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)л В 23 Q 11/10

510rg g

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

6д () Э

I 00

1, (21) 4482816/08 (22) 27.06.88 (46) 15,05.92. Бюл. N. 18 (71) Специальное конструкторское бюро апмазно-расточных и радиально-сверлильных станков (72) И.А. Вецпер, И.Г, Борисов и П.А. Сиркис (53) 62.719(088.8) (56) Сверлильная головка Henninger. К6 ТУР

870.07. Обзор программы фирмы Henninger, 1985. (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ СМАЗОЧНО-ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (СОЖ}В

ЗОНУ РЕЗАНИЯ МНОГООПЕРАЦИОННОГО СТАНКА (57) Изобретение относится к станкостроению, а именно к устройствам для подачи смазочно-охлаждающей жидкости (СОЖ) в,, 42,, 1733218 Al зону резания многооперационного станка с автооператором. Целью изобретения является повышение надежности подачи СОЖ.

При осуществлении подачи СОЖ через отверстие 5 шпинделя 4 автооператор захватывает устройство за фланец 6 и перемещает его в сторону бабки 11. Палец

8 попадает в отверстие 10 бабки 11, и ограничительный бурт 9 останавливает перемещение бачка 1. Хвостовик 3 турбинки 2 будет продолжать перемещаться, сжимая пружину 7. При попадании хвостовика 3 в отверстие 5 паз 13 выходит из взаимодействия с упором 12, чем обеспечивается возмо>кность вращения турбинки при вращении шпинделя 4, Турбинка при этом засасывает

СОЖ из бачка и подает его в зону резания, 2 ил.

1733218

Юиг.2

Изобретение относится к станкостроению, а именно к устройствам для подачи смазочно-охлаждающей жидкости (СОЖ) в зону резания многооперационного станка с автооператором.

Цель изобретения — повышение надежности подачи СОЖ.

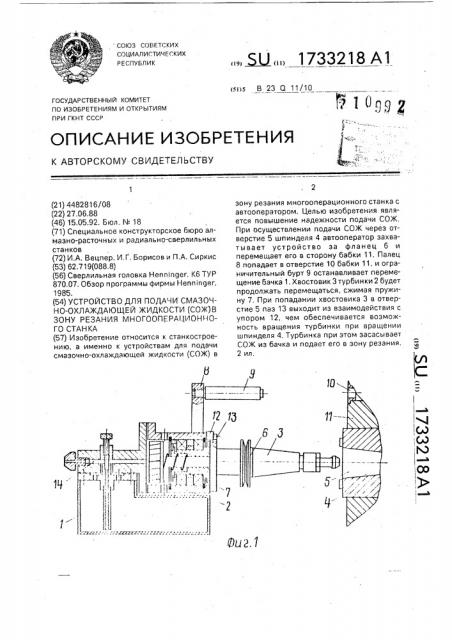

На фиг.1 приведена схема устройства в исходном состоянии; на фиг,2 — то же. в рабочем состоянии.

Устройство содержит бачок 1 для СОЖ, турбинку 2 с хвостовиком 3, предназначенным для взаимодействия со шпинделем 4 через отверстие 5, и фланцем 6, предназначенным для взаимодействия с автооператором (не показан), при этом турбинка установлена на бачке 1 с возможностью вращения и возвратно-поступательного перемещения вдоль оси за счет пружины 7, установленной между турбинкой 2 и бачком

1. Кроме того, содержит закрепленный на бачке 1 палец 8 с ограничительным буртом

9, предназначенным для взаимодействия с отверстием 10 в бабке 11 станка, установленный на бачке 1 упор 12, предназначенный для взаимодействия с выполненным на турбинке 2 осевым пазом 13, и систему 14 подачи СОЖ к турбинке 2.

Устройство работает следующим образом.

При осуществлении подачи СОЖ через отверстие 5 шпинделя 4 автооператор захватывает устройство за фланец 6 и перемещает его до тех пор, пока хвостовик 3 не войдет в отверстие 5. Перед этим палец 8 попадает в отверстие 10 бабки 11 и упирается в бурт 9. Бачок 1 перестает перемещаться, а турбинка 2 продолжает свое перемещение до тех пор, пока хвостовик 3 не сядет на стенки отверстия 5. Осевой паз 13

5 турбинки выходит из взаимодействия с упором 12 при сжатии пружины 7, При вращении шпинделя 4 начинает вращаться турбинка 2, засасывая СОЖ из бачка и подавая его в зону обработки, Бачок 1 не может

10 вращаться, так как он предохранен от вращения пальцем 8. Вращение турбинки 2 в заданный момент обеспечивается рассоединением турбинки 2 и бачка 1 через упор

12, 15

Формула изобретения

Устройство для подачи смазочно-охлаждающей жидкости (СОЖ) в зону резания многооперационного станка с автооперато20 ром, содержащее расходный бачок для

СОЖ, установленную на бачке с возможностью вращения турбинку с хвостовиком, предназначенным для взаимодействия со шпинделем, и с фланцем, предназначенным

25 для взаимодействия с автооператором,.и закрепленный на бачке палец, предназначенный для взаимодействия с отверстием в бабке станка, о т л и ч а ю щ е е с я тем, что с целью повышения надежности подачи

30 СОЖ, турбинка установлена с возможностью возвратно-поступательного осевого перемещения, при этом на ней выполнен осевой паз, предназначенный для взаимодействия с введенным в устройство и уста35 новленным на бачке упором, а на пальце выполнен ограничительный бурт.
