Шпиндельная бабка фрезерного станка

Шпиндельная бабка фрезерного станка

Иллюстрации

Показать все

Реферат



Изобретение относится к деревообрабатывающим фрезерным станкам с выдвижным шпинделем Шпиндельная бабка включает корпус 1, полый шпиндель 3, смонтированный в пиноли 2 Внутри полого шпинделя 3 расположен хвостовик - промежуточный валик 4 Их связь происходит с помощью шлицевого соединения. Свободный конец валика 4 смонтирован в опорах 5, 6 корпуса 1 При вращении винта 12 винтового механизма подачи гайка 11 перемещает пиноль 2 с полым шпинделем 3, вращение которому передается от приводного вала 8 через зубчатую передачу 7, 9, 10 и промежуточный валик 4 1 ил

союз соВетских социАлистических

РЕСПУБЛИК (я)s В 27 С 5/00

ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и (21) 4869971/15 (22) 27.09,90 (46) 15.05,92. Бюл. N. 18 (71) Специальное конструкторское бюро деревообрабатывающих станков N- 4 (72) В.И.Милащенко (53) 621,914.32(088.8) (56) Заявка Франции

¹2631880,,кл,,В 27 С 5/00. 1989.

Патент США

¹ 3710833, кл. В 27 С 5/00. 1974. (54) ШПИНДЕЛЬНАЯ БАБКА ФРЕЗЕРНОГО

СТАНКА, „Ы2„„1733236 А1 (57) Изобретение относится к деревообрабатывающим фрезерным станкам с выдвижным шпинделем. Шпиндельная бабка включает корпус 1, полый шпиндель 3, смонтированный в пиноли 2. Внутри полого шпинделя 3 расположен хвостовик — проме>куточный валик 4. Их связь происходит с помощью шлицевого соединения. Свободный конец валика 4 смонтирован в опорах 5, 6 корпуса 1. При вращении винта 12 винтового механизма подачи гайка 11 перемещает пиноль 2 с полым шпинделем 3, вращение которому передается от приводного вала 8 через зубчатую передачу 7, 9, 10 и промежуточный валик 4. 1 ил.

1733236

Изобретение о носится к деревообрабатывающим станкам и может быть использовано на фрезерных станках с выдвижным шпинделем.

Цель изобретения — уменьшение габаритов.

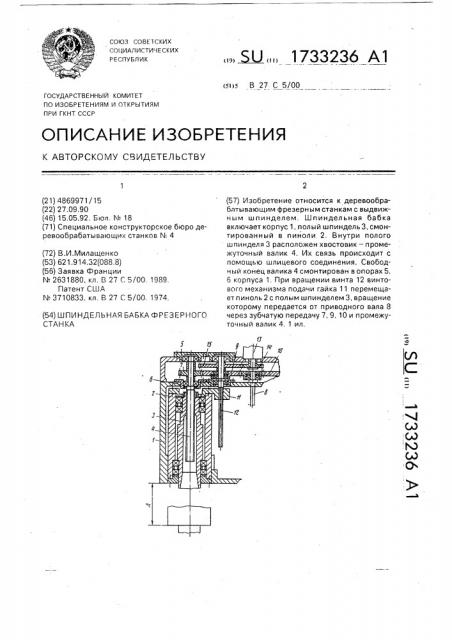

На чертеже схематично изображена предлагаемая шпиндельная бабка.

45

Составитель А. Балин

Редактор Л.Пчолинская Техред M.Mîðãåíòàë- Корректор Н. Ревская

Заказ 1б28 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва. Ж-35. Раушская наб.. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

В корпусе 1 шпиндельной бабки фрезерного станка установлена с возможностью осевого перемещения пиноль 2.

Шпиндель 3 выполнен полым и смонтирован в пинo/iè 2, Внутри полого шпинделя 3 расположен его хвостовик — промежуточный валик 4. Валик 4 связан со шпинделем

3 шлицевым соединением, Длина шлицевой части валика 4 выбрана с учетом длины хода пиноли 2. Другой конец валика 4 установлен с возможностью вращения в неподвижных опорах 5 и б корпуса 1 шпиндельной бабки.

На гладком конце валика 4 закреплена шестерня 7, которая связана с приводным валом 8 механизма вращения шпинделя через систему шестерен 9 и 10. На конце пиноли

2 со стороны механизма вращения шпинделя закреплена гайка 11 винтового механизма подачи с винтом 12 и приводом 13 через шестерни 14 и 15. Буквой А обозначена длина хода пиноли 2.

Шпиндельная бабка работает следующим образом:

Приводом 13 приводят во вращение винт 12 винтового механизма подачи, При этом гайка 11 начинает перемещаться по винту 12. Вместе с гайкой 11 перемещается

5 внутри корпуса 1 пиноль 2 с полым шпинделем 3. приводимым во вращение от приводного вала 8 через зубчатую передачу 7, 9, 10 и промежуточный валик 4. При перемещении пиноли 2 шлицевые выступы валика 4

10 скользят по шлицевым пазам полого шпинделя 3, обеспечивая передачу вращения шпинделю 3 на всей длине хода пиноли 2, Изобретения позволяет уменьшить габариты шпиндельной бабки в направлении, 15 противоположном направлению выдвижения шпинделя.

Формула изобретения

Шпиндельная бабка фрезерного станка, включающая корпус, шпиндель с пинолью, 20 кинематически сьязанный с приводом вращения хвостовик шпинделя и винтовой механизм пода и, от л и ч à lo LLI а я с я тем, что, с целью уменьшения габаритов, шпиндель выполнен полым, его хвостовик выполнен в ви25 де промежуточного валика, один конец которого расположен внутри шпинделя и связан с ним посредством шлицевого соединения, а другой смонтирован в корпусе шпиндельной бабки посредством опор вра30 щения, при этом гайка винтового механизма подачи закреплена на конце пинали со стороны привода вращения шпинделя,
