Чертежный прибор

Чертежный прибор

Иллюстрации

Показать все

Реферат



Сущность изобретения: элементы для поддерживания плоской пластины на заданном расстоянии от поверхности выполнены в виде съемных плоских накладок с бобышками для крепления их в отверстиях с любой стороны на плоской пластине. В бобышках плоских накладок выполнены отверстия для подвешивания плоской пластины на гвозде. Зил.

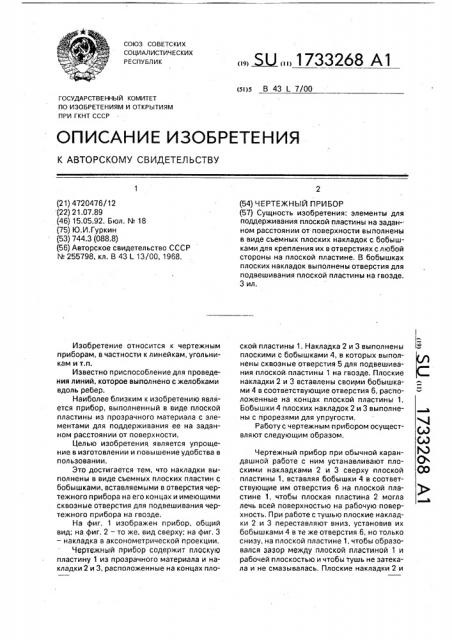

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 B 43 1 7/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДETEflbCTBY (21) 4720476/12 (22) 21.07.89 (46) 15.05.92. Бюл. N. 18 (75) Ю.И.Гуркин (53) 744.3 (088.8) (56) Авторское свидетельство СССР

N 255798, кл. В 43 L 13/00, 1968.

Изобретение относится к чертежным приборам, в частности к линейкам, угольникам и т.п.

Известно приспособление для проведения линий, которое выполнено с желобками вдоль ребер.

Наиболее близким к изобретению является прибор, выполненный в виде плоской пластины из прозрачного материала с элементами для поддерживания ее на заданном расстоянии от поверхности.

Целью изобретения является упрощение в изготовлении и повышение удобства в пользовании.

Это достигается тем, что накладки выполнены в виде съемных плоских пластин с бобышками, вставляемыми в отверстия чертежного прибора на его концах и имеющими сквозные отверстия для подвешивания чертежного прибора на гвозде.

На фиг. 1 изображен прибор, общий вид; на фиг. 2 — то же, вид сверху; на фиг. 3 — накладка в аксонометрической проекции.

Чертежный прибор содержит плоскую пластину 1 из прозрачного материала и накладки 2 и 3, расположенные на концах пло„„5U„„1733268 А1 (54) ЧЕРТЕЖНЫЙ ПРИБОР (57) Сущность изобретения: элементы для поддерживания плоской пластины на задан-. ном расстоянии от поверхности выполнены в виде съемных плоских накладок с бобышками для крепления их в отверстиях с любой стороны на плоской пластине. B бобышках плоских накладок выполнены отверстия для подвешивания плоской пластины на гвозде.

3 ил. ской пластины 1. Накладка 2 и 3 выполнены плоскими с бобышками 4, в которых выполнены сквозные отверстия 5 для подвешивания плоской пластины 1 на гвозде. Плоские накладки 2 и 3 вставлены своими бобышками 4 в соответствующие отверстия 6, расположенные на концах плоской пластины 1.

Бобышки 4 плоских накладок 2 и 3 выполнены с прорезями для упругости, Работу с чертежным прибором осуществляют следующим образом.

Чертежный прибор при обычной карандашной работе с ним устанавливают плоскими накладками 2 и 3 сверху плоской пластины 1, вставляя бобышки 4 в соответствующие им отверстия 6 на плоской пластине 1, чтобы плоская пластина 2 могла лечь всей поверхностью на рабочую поверхность. При работе с тушью плоские накладки 2 и 3 переставляют вниз, установив их бобышками 4 в те же отверстия 6, но только снизу, на плоской пластине 1, чтобы образовался зазор между плоской пластиной 1 и рабочей плоскостью и чтобы тушь не затекала и не смазывалась. Плоские накладки 2 и

1733268

3 могут быть сняты, чтобы чертежный прибор не отличался ничем от обычной линейки.

50

Соста вител ь С. Мос калев

Техред М.Моргентал Корректор И.Муска

Редактор Н.Швыдкая

Заказ 1630 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

П о зводственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 роизв д

Формула изобретения

Чертежный прибор, содержащий плоскую пластину из прозрачного материала, которая выполнена с отверстиями и снабжена установленными в отверстиях элементами для поддерживания плоской пластины на заданном расстоянии от поверхности, о т ли ч а ю шийся тем, что, с целью упрощения в изготовлении и повышения удобства в пользовании, элементы для поддерживания

5 плоской пластины выполнены в виде съемных плоских накладок с бобышками для крепления их в отверстиях с любой стороны на плоской пластине, а в бобышках выполнены отверстия для подвешивания плоской

10 пластины на гвозде.
