Устройство для заточки карандашей

Устройство для заточки карандашей

Иллюстрации

Показать все

Реферат



Сущность изобретения: устройство содержит корпус, выполненный в виде стакана , на внутренней сужающейся в сторону дна конусной поверхности которого концентрично его наружной боковой поверхности закреплена абразивная лента. Наружная боковая поверхность стакана имеет конусообразную или пирамидообразную форму для установки оси наклонно под углом к опорной поверхности. Угол наклона наружной боковой поверхности стакана больше угла сужающейся конусной поверхности внутри стакана, на которой закреплена абразивная лента. 1 з.п. ф-лы, 1 ил.

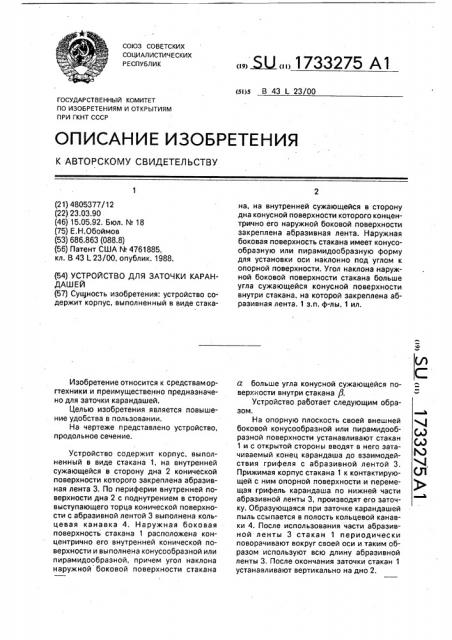

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 В 43 1 23/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И. ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4805377/12 (22) 23.03.90 (46) 15.05.92. Бюл. ¹ 18 (75) Е.Н.Обоймов (53) 686.863 (088.8) (56) Патент США № 4761885, кл. В 43 L 23/00, опублик. 1988. (Л

С (лЭ (л)

ЬЗ 4 (Л (54) УСТРОЙСТВО ДЛЯ ЗАТОЧКИ КАРАНДАШЕЙ (57) Сущность изобретения: устройство содержит корпус, выполненный в виде стакаИзобретение относится к средстваморгтехники и преимущественно предназначено для заточки карандашей.

Целью изобретения является повышение удобства в пользовании.

На чертеже представлено устройство, продольное сечение.

Устройство содержит корпус, выполненный в виде стакана 1, на внутренней сужающейся в сторону дна 2 конической поверхности которого закреплена абразивная лента 3. По периферии внутренней поверхности дна 2 с поднутрением в сторону выступающего торца конической поверхности с абразивной лентой 3 выполнена кольцевая канавка 4, Наружная боковая поверхность стакана 1 расположена концентрично его внутренней конической поверхности и выполнена конусообразной или пирамидообразной, причем угол наклона наружной боковой поверхности стакана

„„ „„1733275 А1 на, на внутренней сужающейся в сторону дна конусной поверхности которого концентрично его наружной боковой поверхности закреплена абразивная лента. Наружная боковая поверхность стакана имеет конусообразную или пирамидообразную форму для установки оси наклонно под углом к опорной поверхности. Угол наклона наружной боковой поверхности стакана больше угла сужающейся конусной поверхности внутри стакана, на которой закреплена абразивная лента. 1 з.п. ф-лы, 1 ил. а больше угла конусной сужающейся поверхности внутри стакана Р.

Устройство работает следующим образом.

На опорную плоскость своей внешней боковой конусообразной или пирамидообразной поверхности устанавливают стакан

1 и с открытой стороны вводят в него затачиваемый конец карандаша до взаимодействия грифеля с абразивной лентой 3.

Прижимая корпус стакана 1 к контактирующей с ним опорной поверхности и перемещая грифель карандаша по нижней части абразивной ленты 3, производят его заточку. Образующаяся при заточке карандашей пыль ссыпается в полость кольцевой канавки 4. После использования части абразивной ленты 3 стакан 1 периодически поворачивают вокруг своей оси и таким образом используют всю длину абразивной ленты 3. После окончания заточки стакан 1 устанавливают вертикально на дно 2.

1733275

Формула изобретения

1, Устройство для заточки карандашей, содержащее корпус, выполненный в виде стакана, на внутренней сужающейся в сторону дна конусной поверхности которого концентрично его наружной боковой поверСоставитель Е.Обоймов

Редактор Н.Швыдкая Техред M.Ìoðãåíòàë Корректор В.Гирняк

Заказ 1630 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Выполнение наружной боковой поверхности стакана конусообразной или пирамидообразной формы для установки оси стакана наклонно под углом к опорной поверхности таким образом, что угол наклона наружной боковой поверхности стакана больше угла конусной сужающейся поверхности внутри стакана с закрепленной абразивной лентой, позволяет сохранить видимость кончика грифеля во время заточки, обеспечивая перемещение образующейся пыли в сторону канавки и ее защиту от действия потоков воздуха, тем самым повышается удобство в пользовании. хности закреплена абразивная лента, о т ли ч а ю щ е е с я тем, что, с целью повышения удобства в пользовании за счет защиты скапливающейся на дне грифельной. пыли

5 от потоков воздуха и сохранения видимости кончика грифеля во время его заточки, наружная боковая поверхность стакана имеет конусообразную или пирамидообразную форму для установки оси наклонно под уг10 лом к опорной поверхности, а угол наклона наружной боковой поверхности стакана больше угла сужающейся конусной поверхности внутри стакана, на которой закреплена абразивная лента.

15 2. Устройство по и. 1, о т л и ч а ю щ е ес я тем, что полость внутри стакана выполнена в виде кольцевой канавки, образующей поднутрение, расположенное по периферии дна за выступающим торцом сужающейся конусной поверхности, на кото20 рой закреплена абразивная лента.
