Способ рекуперации растворителя из моечных растворов, содержащих лакокрасочные материалы

Способ рекуперации растворителя из моечных растворов, содержащих лакокрасочные материалы

Иллюстрации

Показать все

Реферат



Изобретение относится к способам переработки моечных растворов, содержащих в своем составе лаки, эмали и смесь растворителей , образующихся преимущественно при снятии лакокрасочных покрытий с изделий перед их ремонтом или при окрашивании и может быть использовано для рекуперации растворителя. Целью изобретения является повышение чистоты рекуперируемого растворителя, упрощение и удешевление способа. Для осуществления способа обработку моечного раствора ведут 37-44%-ным водным раствором гидроксида натрия или калия с последующим отделением осадка центрифугированием. Способ позволяет исключить использование сложного состава щелочного реагента, удешевить способ и исключить вторичное загрязнение растворителя. (Л С

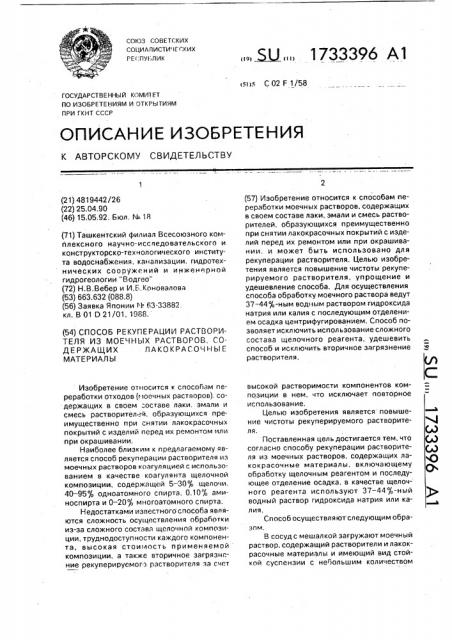

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИ БУГСКИХ

РЕОПУ(ЛИК (я) С 02 F 1/58

ГОСУДАРСТВЕННЫЙ КОМИ1ЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4819442/26 (22) 25.04.90 (46) 15.05.92, Бюл. M=18 (71) Ташкентский филиал Всесоюзного комплексного научно-исследовательского и конструкторско-технологического института водоснабжения, канализации. гидротехнических сооружений и инженерной гидрогеологии "Водгео" (72) Н.В.Вебер и И.Б..Коновалова (53) 663.632 (088.8) (56) Заявка Японии М 63-33882. кл. В 01 D 21/01, 1988. (54) СПОСОБ РЕКУПЕРАЦИИ РАСТВОРИТЕЛЯ ИЗ МОЕЧНЫХ РАСТВОРОВ, СОДЕ РЖАЩИХ ЛАКО КРАСОЧ Н Ы Е

МАТЕ РИАЛ bl

Изобретение относится к способам переработки отходов (моечных растворов). содержащих в своем =оставе лаки, эмали и смесь растворител.й, образующихся преимущественно при снятии лакокрасочных покрытий с изделий перед их ремонтом или при окрашивании, Наиболее близким к предлагаемому является способ рекуперации растворителя из моечных растворов коагуляцией с использованием в качестве коагулянта щелочной композиции, содержащей 5 — 30% щелочи.

40 — 95% одноатомного спирта. 0.10% аминоспирта и 0 — 20% многоатомного спирта.

Недостатками известного способа являются сложность осуществления обработки из-за сложного состава щелочной композиции, труднодоступности каждого компонента, высокая стоимость применяемой композиции, а также вторичное загрязнение рекуперируемого растворителя за счет

„„ ЛЛ„„1733396 А1 (57) Изобретение относится к способам переработки моечных растворов, содержащих в своем составе лаки, эмали и смесь растворителей, образующихся преимущественно при снятии лакокрасочных покрытий с изделий перед их ремонтом или при окрашивании. и может быть использовано для рекуперации растворителя. Целью изобретения является повышение чистоты рекуперируемого растворителя, упрощение и удешевление способа. Для осуществления способа обработку моечного раствора ведут

37-44%-ным водным раствором гидроксида натрия или калия с последующим отделением осадка центрифугированием. Способ позволяет исключить использование сложного состава щелочного реагента, удешевить способ и исключить вторичное загрязнение растворителя. высокой растворимости компонентов композиции в нем, что исключает повторное использование.

Целью изобретения является повышение чистоты рекуперируемого растворителя, Поставленная цель достигается тем, что согласно способу рекуперации растворителя из моечных растворов, содержащих лакокрасочные материалы, включающему обработку щелочным реагентом и последующее отделение осадка. в качестве щелочного реагента используют 37 — 44%-ный водный раствор гидроксида натрия или калия.

Способ осуществляют следующим образом.

В сосуд с мешалкой загружают моечный раствор, содержащий растворители и лакокрасочные Màòåðèàëû и имеющий вид стойкой суспензии с небольшим количеством

1733396

18,6

55 осадка (прозрачность по шрифту О, содержайие прокаленных веществ 0,6-1,6 о). В сосуд добавляют в объеме 0,5 — 0,8 от объема исходного моечного раствора 37 — 44 ный водный раствор гидроксида натрия или калия и перемешивают в течение 10 — 15 мин, после чего производят центрифугирование.

При этом образуются 3 слоя. Верхний слой (85 — 89 об. 0) — рекуперированный растворитель, средний слой (10 — 15 об. ) — осадок. нижний слой (0,4 — 0,5 об.%) — водный слой, Верхний слой легко декантируется или отсасывается вакуумом с поверхности осадка. В состав этих растворителей входят обычно компоненты растворителя Мг 645 и смывки

АФТ-1, Состав растворителя N 645,, :

Бутилацетат (или ам ил ацетат) 18

Этилацетат . 9

Ацетон 3

Бутанол 10

Э танол 10

Толуол 50

Состав смывки АФТ-1, о ;

Ацетон Формальдегид

Формальгликоль (дио ксол а н-1;3) 46,5

Толуол 27,9

Парафин 0,5

Коллоксилин 6,5

Рекуперированный растворитель имеет прозрачность по шрифту 1,5-4,5 см, содержание прокаленных веществ 0.03-0,05 . что составляет степень очистки по прокаленным веществам 80-95, Поскольку вода растворяется ограниченно в используемых органических веществах, входящих в состав растворителя, то он не загрязняется вторично при обработке щелочной композицией, Рекуперированный растворитель направляют на повторное использование, осадок и небольшое количество водного слоя могут быть использованы при приготовлении цементных растворов. Использование концентраций щелочи за пределами 37-44 не дает возможности использовать товарный продукт, кроме того, изменение концентрации в сторону уменьшения ведет к дополнительному загрязнению рекуперируемого растворителя, Пример 1. К отработанному моечному раствору (60 мл), содержащему лакокрасочное покрытие АС-1115. на основе пленкообразующего акрилэпоксидной смолы (прозрачность по шрифту О, концентрация прокаленных веществ 0.35 ) добавляют

0,6 мл 44 /о-ного водного раствора гидроксида натрия. Доза гидроксида натрия в пересчете на сухое вещество 6;3 г/л. После перемешивания в течение 12 мин на механической мешалке производят в течение

20 мин центрифугирование с фактором разделения 900, Нижний слой имеет объем

0,3 мл, осадок — 6 мл, верхний слой (растворитель) — 54,2 мл, Прозрачность верхнего слоя 2,3 см; концентрация прокаленных

0,07, степень очистки 80О/ . По данным

ГЖХ рекуперированный растворитель не содержит воды и направляется на повторное использование.

Пример 2. К отработанному моечному раствору (60 мл), содержащему лакокрасочное покрытие НЦ-25,на основе нитроцеллюлозы с прозрачностью 0 и концентрацией прокаленных 0,85/ добавляют 0,6 мл 44/ного водного раствора гидроксида калия.

Доза гидроксида калия в пересчете на сухое вещество 6,3 г/л. После перемешивания в течение 12 мин на механической мешалке производят в течение 20 мин центрифугирование с фактором разделения 900. Нижний слой имеет объем 0,2 мл, осадок — 7 мл, верхний слой (растворитель) — 52.2 мл. Прозрачность верхнего слоя 2,5 см, концентрация прокаленных 0,05/, степень очистки

93/. По данным ГЖХ рекуперированный растворитель не содержит воды и направляется на повторное использование.

Пример 3. К отработанному моечному раствору (60 мл), содержащему лакокрасочное покрытие НЦ-132, на основе нитроцеллюлозы с прозрачностью О и концентрацией прокаленных 1,1/о добавляют 0,6 мл 44 /ного водного раствора гидроксида натрия.

Доза гидроксида натрия в пересчете на сухое вещество 6,3 г/л. После перемешивания в течение 16 мин на механической мешалке производят в течение 20 мин центрифугирование с фактором разделения 900. Нижний слой имеет объем 0,3 мл, средний (осадок)—

9 мл, верхний (ра ство рител ь) — 50 мл. П розрачность верхнего слоя 4 см, концентрация прокаленных 0,09 /, степень очистки 91О/.

По данным ГЖХ рекуперированный растворитель не содержит воды и направляется на повторное использование.

Использование предложенного способа по сравнению с прототипом позволяет упростить и удешевить способ за счет использования в качестве щелочного раствора водных растворов щелочи (натрия или калия). Применение 37 — 44/-ных растворов щелочи не требует затрат на.их приготовление, так как используются растворы, выпускаемые в промышленности. Кроме того, поскольку вода растворяется ограниченно в органических растворителях, то не происхо1733396

15

25

35

45

Составитель Н. Вебер

Редактор Т. Лазоренко Техред М,Моргентал

Корректор М. Кучерявая

Заказ 1636 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-35. Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 дит вторичного загрязнения рекуперируемых растворителей и они могут быть повторно использованы, Формула изобретения

Способ рекуперации растворителя из моечных растворов. содержащих лакокрасочные материалы. включающий обработку растворов щелочным реагентом с последующим отделением осадка, о т л и ч а юшийся тем, что, с целью повышения чистоты рекуперируемого растворителя, уп5 рощения и удешевления способа. в качестве щелочного реагента используют 37 — 44%ный раствор гидроксида натрия или калия.
