Реферат



Изобретение относится к устройствам для горячей обработки материалов и может быть использовано для бытового глажения материи. Целью изобретения является упрощение конструкции. Электрический утюг состоит из кожуха 4 и подошвы 1 с нагревательным элементом, терморегулятора 2, ручки с неподвижной 5 и подвижной 6 частью , взаимодействующей с замыкающими контактами 3, реле с обмоткой и замыкающими контактами. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (505 D 06 F 75/08

ГОСУДАРСТВЕН1ЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Фиг.7

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4763123/12 (22) 29.11.89 (46) 15.05.92. Бюл. ЬЬ 18 (75) А.В.Белкин и С.А.Шурупов (53) 648.42 (088,8) (56) Авторское свидетельство СССР

М 592895, кл. 0 06 F 75/08, 1977.

Авторское свидетельство СССР

М 962379, кл. 0 06 F 75/08, 1980. (54) ЭЛЕКТРИЧЕСКИЙ УТЮГ

ЫЛ 1733542 А1 (57) Изобретение относится к устройствам для горячей обработки материалов и может быть использовано для бытового глажения материи. Целью изобретения является упрощение конструкции. Электрический утюг состоит из кожуха 4 и подошвы 1 с нагревательным элементом, терморегулятора 2, ручки с неподвижной 5 и подвижной 6 частью, взаимодействующей с замыкающими контактами 3, реле с обмоткой и замыкающими контактами. 2 ил.

1733542 утюга.

Изобретение относится к устройствам для горячей обработки материалов и может быть использовано для бытового глажения материи.

Известен электрический утюг с ручкой с подвижной частью, обеспечивающей подключения нагревателя к питающей сети при воздействии на рукоятку.

Неудобство пользования таким утюгом заключается в необходимос"и воздействия на ручку утюга до выхода его на рабочий температурный режим.

Наиболее близким техническим решением является электрический утюг, содержащий металлическую подошву, нагревательный элемент, кожух, терморегулятор, ручку, с подпружиненной подвижной частью, связанной с замыкающим контактом цепи питания терморегулятора, электромагнита с подпружиненным сердечником, обмотка которого включена в цепь питания терморегулятора, а один из полюсов замыкающего контакта жестко связан с сердечником электромагнита.

К недостаткам этого устройства следует отнести сложность изготовления электромагнита, механически связанного с электрическим контактом, взаимодействующим с подвижной частью ручки.

Цель изобретения — упрощение конструкции.

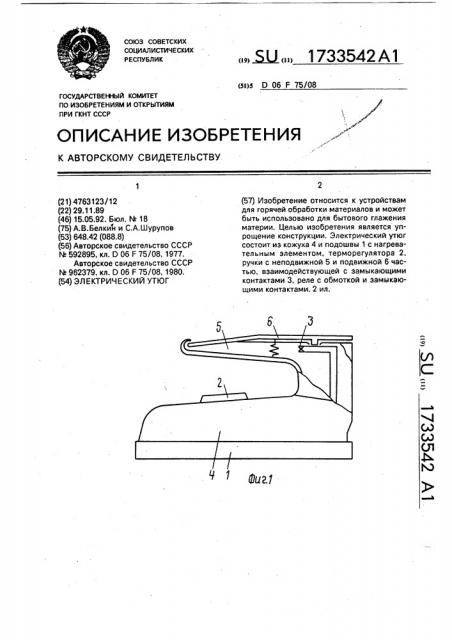

Поставленная цель достигается тем, что в электрический утюг, содержащий металлическую подошву, нагревательный элемент, кожух, терморегулятор, ручку, с подпружиненной частью, связанной с замыкающим контактом цепи питания терморегулятора утюга, включенным последовательно с нагревательным элементом, терморегулятором и сетью, введено реле, исполнительная обмотка которого параллельно соединена с нагревательным элементом, а замыкающие контакты параллельно соединены с электрическим контактом, связанным с подвижной частью ручки, На фиг. 1 изображен утюг, общий вид; на фиг. 2 — электрическая схема.

Предлагаемый утюг состоит из металлической подошвы 1, терморегулятора 2, электрического замыкающего контакта 3, кожуха 4, под которым расположены нагревательный элемент и реле, ручки, состоящей из неподвижной 5 и подвижной 6 частей. Электрическая схема утюга состоит из последовательно соединенных с сетью нагревательного элемента 7, терморегулятора 2 v замыкающего контакта 3, взаимодействующего с подвижной частью ручки 6, а также реле,! исполнительная обмотка ко5

55 торого 8 параллельно соединена с нагревательным элементом 7, а замыкающие контакты 9 параллельно соединены с замыкающим контактом 3, взаимодействующим с подвижной частью ручки 6.

Предложенный электрический утюг работает следующим образом. При включении в сеть и кратковременном воздействии на подвижную часть ручки 5 через замыкающие контакты 3 и "холодный" терморегулятор 2 напряжение подается на обмотку реле

8 и нагревательный элемент 7. Реле срабатывает и замыкаются замыкающие контакты 9, через которые прикладывается напряжение к терморегулятору 2 и нагревательному элементу 7, причем до первого размы кания терморегулятора, то есть до выхода на рабочую температуру, воздействие на ручку утюга необязательно. После выхода устройства на рабочую температуру и размыкания контакта терморегулятора 2 снимается напряжение с нагревательного элемента 7. обмотки реле 8, размыкаются замыкающие контакты 9.

В случае, если утюгом пользоваться не будут, т.е. не будет воздействия на подвижную часть ручки 6, напряжение на нагревательный элемент 7 подаваться не будет и утюг охладится. В случае же работы с утюгом, что связано с воздействием на подвижную часть ручки 6, связанной с контактом 3, периодические замыкания замыкающего контакта 3 приведут к подаче напряжения на нагревательный элемент 7 и обмотку реле 8, замыканию замыкающих контактов 9 реле, при замыкании цепи терморегулятором 2.

Таким образом при работе с утюгом температура нагрева будет регулироваться терморегулятором 2, а в случае включения утюга в сеть и оставления без присмотра, он сначала нагревается до своей рабочей температуры, а затем охладится до комнатной температуры. Для последующей рабаты с утюгом необходимо кратковременное воздействие на подвижную часть ручки 6.

Формула изобретения

Электрический утюг, содержащий корпус с нагревательным элементом, через терморегулятор, соединенный с реле, замыкающие контакты, взаимодействующие с подвижной рукояткой утюга, о т л ич а ю шийся тем, что,с целью упрощения конструкции, обмотка реле подсоединена параллельно нагревательному элементу, а замыкающие контакты реле подсоединены параллельно замь:;;ающим контактам, взаимодействующим с подвижной рукояткой
