Реферат



Использование: возведение наружных стен зданий и сооружений. Сущность изобретения: наружная стена включает наружную и внутреннюю обшивки 1,выполненные из цементно-стружечных плит, представляющих собой несъемную опалубку, к которым прикреплены анкерующие элементы 2 из асбоцементных профилей, утеплитель, состоящий из 2-х слоев - слоя эффективного утеплителя 3 и слоя фосфополугидрат бетона 4 с вертикальными вентилируемыми каналами 5, пароизоляцию 6 между слоем эффективного утеплителя 3 и слоем фосфополугидрат бетона 4. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Е 04 В 2/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4763649/33 (22) 04.12.89 (46) 15.05.92. Бюл. ¹ 18 (75) В.Ф,Корчагин и Б.К.Байков (53) 69,022.3(088.8) (56) Авторское свидетельство СССР

N 11442288882255, кл. Е 04 В 2/26, 1986.

Типовой проект ¹ 181-219-32.87.1.

ЦН И И Э П-граждансельстроя (54) НАРУЖНАЯ СТЕНА (57) Использование: возведение наружных стен зданий и сооружений. Сущность изо„„Я2„„1733591 А1 бретения: наружная стена включает наружную и внутреннюю обшивки 1, выполненные из цементно-стружечных плит, представляющих собой несъемную опалубку, к которым прикреплены анкерующие элементы 2 из асбоцементных профилей, утеплитель, состоящий из 2-х слоев — слоя эффективного утеплителя 3 и слоя фосфополугидрат бетона 4 с вертикальными вентилируемыми каналами 5, пароизоляцию 6 между слоем эффективного утеплителя 3 и слоем фосфополугидрат бетона 4. 1 ил.

1733591

45

Изобретение относится к строительству и может быть использовано при возведении наружных стен зданий и сооружений.

Целью изобретения является повышение несущей способности и теплотехнических качеств при одновременном удешевлении конструкции стены.

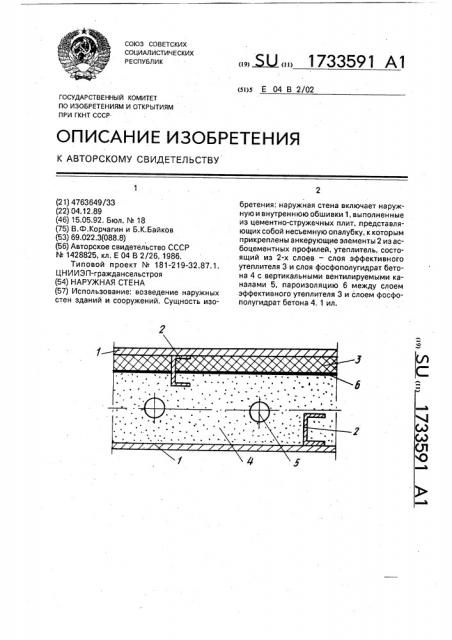

На чертеже изображена наружная стена, горизонтальный разрез.

Наружная стена включает наружную и внутреннюю обшивки 1, выполненные из цементно-стружечных плит, представляющих собой несъемную опалубку, к которым прикреплены посредством приклеивания, например, резинобитумным клеем анкерующие элементы 2 из асбоцементных профилей; утеплитель состоящий из двух слоев— слоя эффективного утеплителя 3 и слоя фосфополугидрат бетона 4 с вертикальными вентилируемыми каналами 5; пароизоляцию 6, расположенную между слоем эффективного утеплителя 3 и слоем фосфополугидрат бетона 4, В качестве материала эффективного утеплителя 3 целесообразно использовать утеплитель ТИОР, получаемый из отходов производства картонных фабрик. Вертикальные вентилируемые каналы 5 расположен ы в слое утеплителя из фосфополугидрат бетона с определенным шагом и служит для отвода накопившейся в этом слое утеплителя влаги.

Технологический процесс изготовления и монтажа капитальных стен на основе фосфополугидрат бетона заключается в следующем.

Сначала раскраиваются цементно-стружечные плиты (ЦСП) 1 в цеховых условиях до заданных размеров. Затем осуществляется подготовка асбоцементных анкерующих элементов 2, заключающаяся в их нарезке до заданной длины, сверление в них отверстий и обработка склеиваемой поверхности также в цеховых условиях. Далее на линии осуществляется изготовление несъемной опалубки из ЦСП 1 путем приклеивания к ЦСП резинобитумными клеями асбоцементных анкерующих элементов 2 и приклеивание к внутренней части наружной обшивки утеплителя ТИОР 3 с наклеенным на нем слоем пароизоляции 6. Потом осуществляется выдерживание подготовленной опалубки на складе или в теплом помещении в течение не менее 8 ч. После этого несъемную опалубку можно вывести либо на стройплощадку и монтировать из нее по

35 заранее разработанной схеме опалубку будущей монолитной конструкции, либо в заводских условиях из щитов несъемной опалубки собираются укрупненные объемные элементы для устройства монолитных стен размером на комнату и в этом случае на стройплощадку перевозятся укрупненные объемные формы опалубки, которые монтируются с помощью крана как крупнопанельные конструкции с заливкой полости фосфополугидрат бетоном 4 непосредственно на стройплощадке в проектном положении. Предусмотренное утепление стен, расположенное на внутренней поверхности наружной обшивки, позволяет создавать положительную температуру внутри замкнутого объема смонтированной опалубки, производить работы по бетонированию в зимчих условиях и создавать условия для набора проектной прочности бетона. Отверстия в фосфополугидрат бетоне 4 создаются при бетонировании путем установки специальных устройств, состоящих из пластмассовой трубы и надетого на нее пожарного рукава со шнуром, укрепленного в нижнем конце рукава, что позволяет после бетонирования относительно свободно вытаскивать из вертикального канала 5 сначала пластмассовую трубу, а затем посредством вытягивания шнура удалить сам рукав, как чулок.

Предлагаемая конструкция наружной стены, ориентированная на применение в качестве основного материала гипсосодержащих отходов (фосфогипс), позволяет обеспечить эффективное использование этих отходов, что снижает стоимость самой конструкции в 2-3 раза.

Формула изобретения

Наружная стена, включающая наружную и внутреннюю обшивки, утеплитель между ними и пароизоляцию, о т л и ч а ющ а я с я тем, что, с целью повышения несущей способности и технологических качеств при одновременном удешевлении конструкции, утеплитель выполнен двухслойным, наружный слой которого образован органическим материалом, а внутренний слой — фосфополугидрат бетоном и связан с обшивками посредством анкерующих элементов из асбестоцементных профилей, причем во внутреннем слое образованы вертикальные вентилируемые каналы, а пароизоляция размещена между слоями утеплителя.
