Реферат



Использование: тепловые электростанции , сжигающие низкосортное твердое топливо в режиме жидкого шлакоудаления. Сущность изобретения: устройство содержит топку со шлаковой шахтой, ванну с водой , конвективный газоход, подключенный к нему сухой золоуловитель, пылеуловитель. Улавливание топливосодержащей твердой фазы и уменьшение пожароопасности сухого золоуловителя достигается применением пылеуловителя. 1 ил.

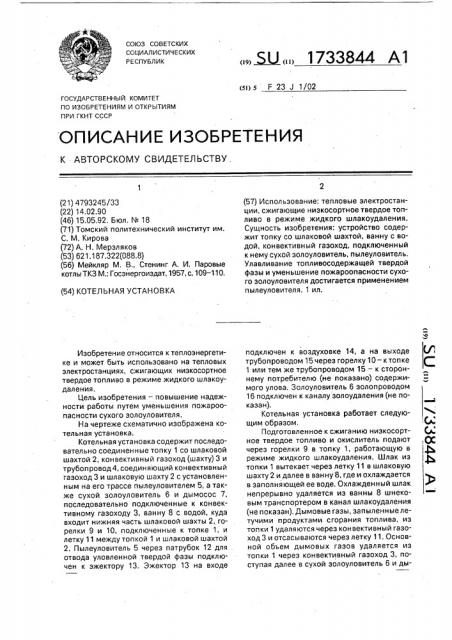

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!) 5 F 23 J 1/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. (54) КОТЕЛЬНАЯ УСТАНОВКА

Ы ,0С !

Ф

1 (21) 4793245/ЗЗ (22) 14.02.90 (46) 15.05.92. Бюл. ¹ 18 (71) Томский политехнический институт им.

С. М, Кирова (72) А. Н. Мерзляков (53) 621.187.322(088.8) (56) Мейкляр M. В., Стенинг А. И. Паровые котлы TK3 M.: Госэнергоиздат, 1957, с. 109 — 110.

Изобретение относится к теплоэнергетике и может быть использовано на тепловых электростанциях, сжигающих низкосортное твердое топливо в режиме жидкого шлакоудаления.

Цель изобретения — повышение надежности работы путем уменьшения пожароопасности сухого золоуловителя.

На чертеже схематично изображена котельная установка.

Котельная установка содержит последовательно соединенные топку 1 со шлаковой шахтой 2, конвективный газоход (шахту) 3 и трубопровод4, соединяющий конвективный газоход 3 и шлаковую шахту 2 с установленным на его трассе пылеуловителем 5, а также сухой золоуловитель 6 и дымосос 7, последовательно подключенные к конвективному газоходу 3, ванну 8 с водой, куда входит нижняя часть шлаковой шахты 2, горелки 9 и 10, подключенные к топке 1, и летку 11 между топкой 1 и шлаковой шахтой

2. Пылеуловитель 5 через патрубок 12 для . отвода уловленной твердой фазы подключен к эжектору 13. Зжектор 13 на входе

„., ЯЛ„, 1733844 А1 (57) Использование: тепловые электростанции, сжигающие низкосортное твердое топливо в режиме жидкого шлакоудаления.

Сущность изобретения: устройство содержит топку со шлаковой шахтой, ванну с водой, конвективный газоход, подключенный к нему сухой золоуловитель, пылеуловитель.

Улавливание топливосодержащей твердой фазы и уменьшение пожароопасности сухого золоуловителя достигается применением пылеуловителя. 1 ил. подключен к воздуховке 14, а на выходе трубопроводом 15 через горелку 10 — к топке

1 или тем же трубопроводом 15 — к стороннему потребителю (не показано) содержимого улова. Золоуловитель 6 золопроводом

16 подключен к каналу золоудаления (не показан).

Котельная установка работает следующим образом, Подготовленное к сжиганию низкосортное твердое топливо и окислитель подают через горелки 9 в топку 1, работающую в режиме жидкого шлакоудаления. Шлак из топки 1 вытекает через летку 11 в шлаковую шахту 2 и далее в ванну 8, где и охлаждается в заполняющей ее воде. Охлажденный шлак непрерывно удаляется из ванны 8 шнековым транспортером в канал шлакоудаления (не показан). Дымовые газы, запыленныелетучими продуктами сгорания топлива, из топки 1 удаляются через конвективный газоход 3 и отсасываются через летку 11. Основной объем дымовых газов удаляется из топки 1 через конвективный газоход 3, поступая далее в сухой золоуловитель 6 и ды1733844

45

55 мосос 7, подающий обеспыленные дымовые газы в дымовую трубу (не показана) для сброса в атмосферу. Часть газов отсасывается из топки 1 дымососом 7 через летку 11 и поступает по трубопроводу 4 на смешение с основным объемом дымовых газов в конвективный газоход 3.

Отсос газов из шлаковой шахты 2 пред-. отвращает попадание в топку 1 через летку

11 холодного воздуха, который просачивается через неплотности в шахте 2. Иначе он ухудшил бы условия удаления шлака через летку 11, Кроме того, в результате отсоса газов из шахты 11 пламя частично затягивается из топки 1 в летку 11, В результате этого обогревается вытекающий из топки 1 шлак, что препятствует преждевременному его затвердеванию, Зто позволяет добиться нормальной работы топки 1 по условию шлакоудаления вне зависимости ни от качества сжигаемого топлива, ни от нагрузки котельной установки.

Отсасываемые из шлаковой шахты 2 газы запылены топливосодержащей твердой фазой, попадание которой в сухой золоуловитель 6 приводит к возгоранию его содержимого и последующему аварийному останову котельной установки. Улавливание этой топливосодержащей твердой фазы в пылеуловителе 5 (т. е. до сухого золоуловителя 6) позволяет по крайней мере уменьшить ее содержание в бункере сухого золоуловителя 6 и тем самым уменьшить вероятность возгорания его содержимого.

При этом даже возможное возгорание содержимого пылеуловителя 5 не приводит к аварийному останову котельной установки, а требует лишь временного прекращения

5 отсоса газов из шлаковой шахты 5, достигаемого перекрытием задвижки на трубопроводе 4.

Топливосодержащая твердая фаза из пылеуловителя 5 через патрубок 12 поступа10 ет в эжектор 13 и по трубопроводу 15 возвращается через горелку 10 на дожигание в топку 1, Возможен отвод содержимого улова по тому же трубопроводу 15 стороннему потребителю.

15 Таким образом, использование предлагаемой котельной установки позволяет, по сравнению с прототипом, уменьшить пожароопасность сухого золоуловителя 6, что обеспечивает повышение надежности ее

20 работы.

Формула изобретения

Котельная установка, содержащая топку со шлаковой шахтой, ванну с водой, в которую входит нижняя часть шлаковой

25 шахты, конвективный газоход, подключенный к нему сухой золоуловитель, трубопровод, соединяющий шлаковую шахту с конвективным газоходом, о т л и ч а ю щ а яс я тем, что, с целью повышения надежности

30 работы путем уменьшения пожароопасности сухого золоуловителя, она снабжена пылеуловителем, установленным на трубопроводе, соединяющем шлаковую шахту с конвективным газоходом.

1733844

45

Составитель А. Мерзляков

Техред М.Моргентал Корректор М, Кучерявая

Редактор Н. Горват
