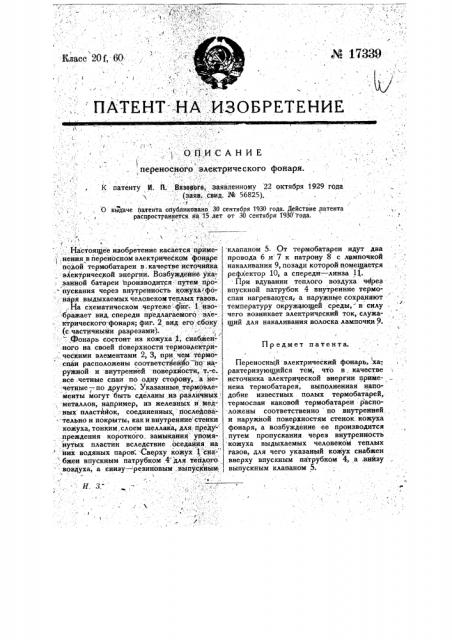

„ ПАТЕНТ -HA ÈÇÎÁÐÅÒEÍÈÅ !

Г Г " О. П.,И С А Н И Е

1 переносного электрического фойаря.

Г:

К патенту И. П. Вязового, заявленному 22 октября 1929 года (заяв.,свид. Ж 56825).

О вйдаче п@гента опубликовано. 30 сентября 1930 года. Действие,патента распространяется. на 15.лет от 30 сентября 1930 тода.

Г ° .. 1

Предмет патента воздуха, а снизу р зинов пуск ь, у л Г Э

H. 3.

I Г

Г! (° °

1

tt

/1

I Г л, л ! ... л . Настоящее изобретение касается прлиме :,: нения в йереносном электрическом фонаре полой термобатареи в. качестве источнйка

:электрической энергии. Возбуждение ука-. занной батареи производится путем пропускания через внутренность кожлуха фо-,,, наря выдыхаемых человеком теплых газов. ,,На схематическом, чертеже.фиг. 1:изо бражает вид, спереди предлагаемого -:эле-. ктрического.фонаря; фиг. 2 вид; его сбоку (с: частичными разрезами). ,Фонарь состоит из .кожуха JL снаоженного на своей поверхности термоэлекГтриГ... ческими элементами 2, 3, при чем repMoспаи расположены соответственно по наружной и внутренней поверхности,.-т.-е. все:четные спаи по одну сторону, а-не-четные —, по другую. Указанные,термоэле -менты могут быть сделаны из различных . металлов, например, из железных и Медных пластинок, соединенных,"последова"тельно и покрыты, как и внутренние стенки кожуха, тонким, слоем шеллака, для йре) у - .преждения короткого замыкания упомянутых пластин вследствие . оседания на них водяных паров. Сверху кожух 1"сна- бжен впускным патрубком 4 для теплого — е ым вы, н м клапаном 5 От термобатареи идут два провода б,и 7 к патрону 8 с лампочкой накаливания 9, позади которой помещаетря рефлектор 10, а спереди — линза 11,. При вдувании теплого воздуха чдрез впускной патрубок 4 внутренние термоспаи нагреваются а наружные сохраняют температуру окружающей среды, в силу . чего возникает электрический ток, служащий для накаливания волоска лампочки 9. л

Переносный электрический фонарь, .ха-, рактеризующийся тем, . что в, качестве источника электрической энергии применена термобатарея, выполненная наподобие известных полых термобатарей, термоспаи каковой термобатареи распо-ложены соответственно по внутренней и наружной поверхностям стенок, кожуха фонаря, а возбуждение ее производится путем пропускания через внутренность кожуха выдыхаемых человеком теплых газов, для чего указаный кожух снабжен вверху впускным патрубком 4, а,внйзу вып скным клапаном 5.

Фиг.1.

l,Фиг.2.

Типография Первой Артели Советский Печатник, Моковая, 40!, Г г

I

K натецту И-. П. Вязового № 17330
