Изобретение относится к магазинному пневматическому оружию с питанием из жесткой подвижной обоймы. Цель изобретения -упрощение и повышение надежности. Механизм содержит привод подачи обоймы и обтюрирующий досылатель. Привод подачи образован взаимодействующими выступами обоймы 2 и выступами 12 и 13 продольно скользящей крышки 7 затвора. Выступы 12 и 13 имеют встречные скосы 14 и 15. Выступы на обойме - одинарные, по числу пульных гнезд. При ходе крышки 7 назад скос 14 выступа 12 воздействует на выступ обоймы 2 и сдвигает обойму влево на половину шага подачи. При ходе крышки вперед выступ 13 скосом 15 продвигает обойму еще на полшага, после чего досылание пули из обоймы 2 в канал ствола 8 производит досылатель 5. Фиксирующее устройство досылателя состоит из шарика 17, размещенного в поперечном отверстии крышки 7 и в конических вырезах 18 и 19 утолщенной части 6 досылателя и ствольной коробки 1. При выстреле, когда ведущей деталью является досылатель. шарик заклинивается между поверхностями конических вырезов 18 и 19 и фиксирует досылатель. При открывании затвора крышка 7 перемещается назад, выталкивает шарик 17 в конический вырез 18 и увлекает досылатель. 1 з.п.ф-лы. 4 ил. СП С

сОюз сОРетских сОциАлистических

РЕСПУБЛИК (sl>s F 41 В 11/02

ГОсудАРстОенный кОмитет

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4749148/23 (22) 16.10.89 (46) 15.05.92. Бюл. N.. 18 (72) B.Е.Сафонов (53) 623.4.047 (088.8) (56) Авторское свидетельство СССР

N 1021915, кл. F 41 В 11/00, 1983.

Заявка ФРГ М 3311771144990044, кл. F 41 В

11/00, 1988. (54) МЕХАНИЗМ ЗАРЯЖАНИЯ ПНЕВМАТИЧЕСКОГО ОРУЖИЯ (57) Изобретение относится к магазинному пневматическому оружию с питанием из жесткой подвижной обоймы. Цель изобретения — упрощение и повышение надежности.

Механизм содержит привод подачи обоймы и обтюрирующий досылатель. Привод подачи образован взаимодействующими выступами обоймы 2 и выступами 12 и 13 продольно скользящей крышки 7 затвора.

Выступы 12 и 13 имеют встречные скосы 14 Ж 1733903 А1 и 15. Выступы на обойме — одинарные, rio числу пульных гнезд. При ходе крышки 7 назад скос 14 выступа 12 воздействует на выступ обоймы 2 и сдвигает обойму влево на половину шага подачи. При ходе крышки вперед выступ 13 скосом 15 продвигает обойму еще на полшага. после чего досылание пули из обоймы 2 в канал ствола 8 производит досылатель 5. Фиксирующее устройство досылателя состоит из шарика

17, размещенного в поперечном отверстии крышки 7 и в конических вырезах 18 и 19 утолщенной части 6досылателя и ствольной коробки 1. При выстреле, когда ведущей деталью является досылатель. шарик 17 заклинивается между поверхностями конических вырезов 18 и 19 и фиксирует досылатель, При открывании затвора крышка 7 перемещается назад, выталкивает шарик 17 в конический вырез 18 и увлекает досылатель. 1 з.п.ф-лы. 4 ил.

1733903

Изобретение относится к пневматическому оружию магазинного типа и представляет собой механизм заряжания, обеспечивающий подачу обоймы и досылку пули е канал ствола в процессе взведения.

Известен механизм заряжания пневматического оружия, содержащий обойму, продольно скользящую крышку с размещенным в ней досылателем, связанным с обоймой укрепленным на кронштейне двуплечим подавателем с зацепом на одном плече и профильным выступом на другом, и фиксирующую защелку с выступающим хвостовиком, размещенным в прорези продольно скользящей крышки.

Недостатками этого механизма являются сложность конструкции и ненадежность действия рычажной системы подачи обоймы.

Наиболее близким к изобретению является механизм заряжания пневматического оружия, содержащий подвижную обойму с пульными гнездами, соосный с каналом ствола досылатель, связанный с подвижными частями оружия. и привод подачи в виде ведущих выступов, образованных на подвижной крышке, и взаимодействующих с ними последовательных взаимно смещенных в плоскости подачи выступов с односторонними встречными скосами, выполненных на поверхности обоймы.

Известное устройство характеризуется необходимостью выполнения на обойме значительного количества (удвоенного относительно числа пульных гнезд) выступов сложной геометрической формы, что усложняет технологию изготовления обоймы и конструкцию механизма в целом, Кроме того, отсутствие механизма фиксации досылателя снижает надежность запирания канала ствола, способствуя возникновению задержек при стрельбе.

Цель изобретения — упрощение конструкции и повышение надежности механизма заряжания.

Поставленная цель достигается тем„что в механизме заряжания пневматического оружия, содержащем кинематически связанные с помощью продольно скользящей крышки подвижную пулевую обойму и обтюрирующий досылатель, причем привод подачи обоймы образован взаимодействующими выступами обоймы и крышки, а досылатель размещен в осевом канале крышки, на внутренней поверхности последней выполнена одна пара выступов со встречными скосами, на обойме выполнены одинарные выступы по числу пульных гнезд, а обтюрирующий досылатель размещен с возможно10 стью продольного перемещения и снабжен фиксатором, Фиксатор обтюрирующего досылателя выполнен в виде шарика, в досылателе и ствольной коробке выполнены конические вырезы, в крышке выполнено поперечное отверстие, а шарик установлен с возможностью перемещения в поперечном отверстии крышки и в конических вырезах досылателя и ствольной коробки.

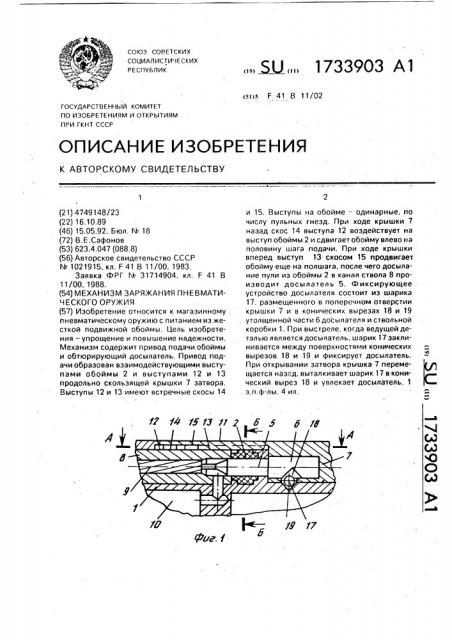

На фиг. 1 изображен механизм заряжания в положении перед заряжанием; на фиг, 2 — разрез А-А на фиг. 1; на фиг. 3 — то же, при крайнем заднем положении продольно скользящей крышки; на фиг. 4 — разрез Б-Б

55 на фиг. 1, Механизм заряжания пневматического оружия размещен в ствольной коробке 1 и содержит обойму 2 с пульными гнездами 3 и выступами 4 подачи, обтюри рующий досылатель 5, утолщением 6 подвижно размещенный в осевом гнезде продольно скользящей крышки 7, и ствол 8, канал 9 которого сообщен с полостью 10 компрессора. Крышка 7 кинематически связана с механизмом взведения (не показано), передняя часть крышки выполнена в виде хвостовика 11, на внутренней поверхности которого образованы взаимно смещенные в плоскости подачи ведущие выступы 12 и 13 с односторонними встречными скосами соответственно 14 и 15, а в ствольной коробке

1 в зоне казенника ствола выполнен продольный паз 16, в котором размещены элементы 11 — 15 подачи.

Обтюрирующий досылатель 5 снабжен фиксатором в виде шарика 17, установленного в корпусе крышки 7 с воэможностью поперечного перемещения и опорного взаимодействия с поверхностями конических вырезов 18 и 19, выполненных соответственно на утолщении 6 досылателя и в стенке ствольной коробки 1.

Механизм заряжания работает следующим образом, В исходном положении (фиг. 1) шарик 17 размещен в корпусе крышки 7 и опорно взаимодействует с противолежащими параллельными скатами конических вырезов

18 и 19, блокируя откат досылателя при выстреле.,При взведении оружия после выстрела крышка 7 перемещается т азад относительно ствольной коробки 1 и воздействует на шарик 17 площадкой, перпендикулярной направлению ведения, в результате чего шарик 17 по скату конического выреза

19 поднимается s полость конического выреза 18 (свободный ход крышки). По мере дальнейшего продвижения крышки 7 шарик

17, взаимодействуя с коническим вырезом

1733903

18, выводит досылатель 5 из канала 9 ствола

8 и гнезда 3 боймы 2.

После выхода досылателя из гнезда 3 обоймы выступ 13 выходит из промежутка между выступами 4, после чего скос 14 вы- 5 ступа 12 воздействует на противолежащий выступ 4 и частично перемещает обойму 2.

При последующем возвращении крышки 7 в переднее положение скос 15 выступа 13 взаимодействует с перемещенным высту- 10 пом 4, завершая подачу обоймы, после чего досылатель 5 проходит очередное гнездо 3 обоймы и досылает следующую пулю в канал 9 ствола. приводя оружие в боевое положение. 15

При обратном перемещении крышки 7 досылатель 5 ведется взаимодействием шарика 17 с передним скатом конического выреза 18. В переднем положении утолщение б досылателя 5 упирается во внутренний 20 торец ствольной коробки 1, а крышка 7, продолжая движение, заводит шарик 17 в конический вырез 19, приводя механизм в исходное положение.

Формула изобретения 25

1. Механизм заряжания пневматического оружия, содержащий размещенные в ствольной коробке кинематически связэнные с помощью продольно скользящей крышки подвижную обойму с пулевыми гнездами и обтюрирующий досылатель, причем привод подачи обоймы образован взаимодействующими выступами обоймы и крышки, а досылатель размещен в осевом канале крышки, отличающийся тем, что, с целью упрощения и повышения на- . дежности, в нем на крышке выполнена одна пара выступов со встречными скосами, на обойме выполнены одинарные выступы по числу пульных гнезд. а обтюрирующий досылатель размещен с возможностью продольного перемещения и снабжен фиксатором.

2. Механизм заряжания по п. 1, от л ич а ю шийся тем, что фиксатор обтюрирующегодосылателя выполнен в виде шарика, в досылателе и ствольной коробке выполнены конические вырезы, в крышке выполнено поперечное отверстие. а шарик установлен с возможностью перемещения в поперечном отверстии крышки и в конических вырезах досылателя и ствольной коробки,
