Способ контроля качества покрытия трубопровода

Способ контроля качества покрытия трубопровода

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано в нефтехимической и газовой промышленности . Измеряется электрическая характеристика между внешней поверхностью трубопровода и электродом, пропущенным через неподвижный тор. Этот же электрод является патрубком для введения электролита . Объем электролита переменный, он изменяется при перемещении второго тора, которое осуществляется путем нагнетания электролита под давлением в пространство между торами, 1 ил.

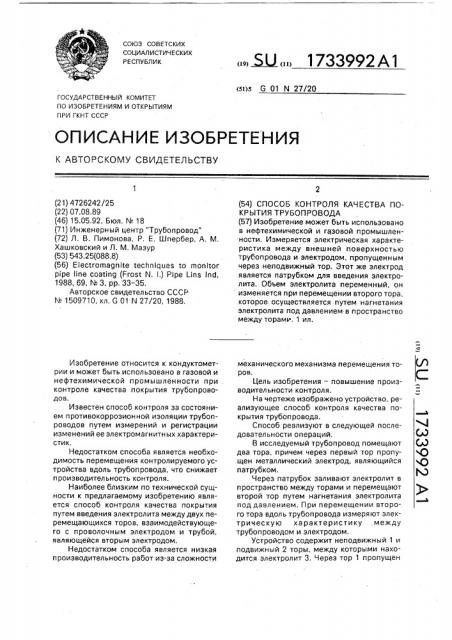

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (s1)s G 01 N 27/20

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4726242/25 (22) 07.08.89 (46) 15.05.92. Бюл. М 18 (71) Инженерный центр "Трубопровод" (72) Л. В. Пиманова, Р. Е. Шпербер, А. М.

Хашковский и Л. М. Мазур (53) 543.25(088.8) (56) Electromagnite techniques to monitor

pipe line coating (Frost N. l.) Pipe Lins Ind, 1988, 69, М 3, рр, 33-35.

Авторское свидетельство СССР

М 1509710, кл. G 01 N 27/20, 1988, Изобретение относится к кондуктометрии и может быть использовано в газовой и нефтехимической промышленности при контроле качества покрытия трубопроводов.

Известен способ контроля за состоянием противокоррозионной изоляции трубопроводов путем измерений и регистрации изменений ее электромагнитных характеристик.

Недостатком способа является необходимость перемещения контролируемого устройства вдоль трубопровода, что снижает производительность контроля.

Наиболее близким по технической сущности к предлагаемому изобретению является способ контроля качества покрытия путем введения электролита между двух перемещающихся торов, взаимодействующего с проволочным электродом и трубой, являющейся вторым электродом.

Недостатком способа является низкая производительность работ из-за сложности (54) СПОСОБ КОНТРОЛЯ КАЧЕСТВА ПОКРЫТИЯ ТРУБОПРОВОДА (57) Изобретение может быть использовано в нефтехимической и газовой промышленности, Измеряется электрическая характеристика между внешней поверхностью трубопровода и электродом, пропущенным через неподвижный тор. Этот же электрод является патрубком для введения электролита. Объем электролита переменный, он изменяется при перемещении второго тора, которое. осуществляется путем нагнетания электролита под давлением в пространство между торами, 1 ил. механического механизма перемещения торов.

Цель изобретения — повышение производительности контроля.

На чертеже изображено устройство, реализующее способ контроля качества покрытия трубоп ровода.

Способ реализуют в следующей последовательности операций, В исследуемый трубопровод помещают два тора, причем через первый тор пропущен металлический электрод, являющийся патрубком.

Через патрубок заливают электролит в пространство между торами и перемещают второй тор путем нагнетания электролита поддавлением. При перемещении второго тора вдоль трубопровода измеряют электрическую характеристику .между трубопроводом и электродом.

Устройство содержит неподвижный 1 и подвижный 2 торы, между которыми находится электролит 3. Через тор 1 пропущен

1733992 ка в цепи. Зная расход электролита, определяют места повреждения в трубопроводе и устраняют их, Составитель Ю,Коршунов

Редактор М.Кобылянская Техред M.Moðãåíòàë Корректор Н.Ревская

Заказ 1665 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 патрубок 4, являющийся электродом и служащий для подачи электролита в пространство между торами 1 и 2. Патрубок 4 соединен с одним из полюсов источника 5 тока, другой полюс которого соединен с трубопроводом 6, в котором установлены торы

1 и 2. Вне трубопровода 6 установлена емкость 7 с электролитом. В цепь, соединяющую патрубок 4 и трубопровод о, включен миллиамперметр 8, Из емкости 7 через патрубок 4 в пространство между торами 1 и 2 нагнетается под давлением (не менее 0,02 МПа) электролит 3, под действием которого тор 2 перемещается по трубопроводу 6. Iln мере заполнения электролитом трубопровода 6 он достигает участков с нарушенным покрытием внутренней поверхности трубопровода 6, контактирует в месте повреждения с металлической стенкой трубопровода 6, являющегося электродом, замыкает цепь, и

Mèëëèàмперметр 8 показывает наличие то5 Формула изобретения

Способ контроля качества покрытия трубопровода, заключающийся в том, что в исследуемый трубопровод помещают два тора, причем через первый тор проходит

10 металлический электрод, через патрубок заливают электролит между торами, перемещают второй тор с объемом электролита вдоль трубопровода и измеряют электрическую характеристику между трубопроводом

15 иэлектродом, отл ича ю щи и ся тем,что, с целью повышения производительности контроля, перемещение второго тора осуществляют путем нагнетания под давлением электролита в пространство между

20 торами, причем патрубком для введения электролита служит электрод, выполненный полым.
