Способ изготовления стержней статорной обмотки электрических машин

Способ изготовления стержней статорной обмотки электрических машин

Иллюстрации

Показать все

Реферат



Сущность изобретения: антиадгезионную пленку наносят на дно нижней формообразующей планки, куда затем укладывают по одной из широких граней стержень с корпусной изоляцией, затем протягивают пленку вдоль другой широкой грани стержня и закрывают его верхней формообразующей планкой, что позволяет улучшить пропитку изоляции.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Н 02 К 15/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

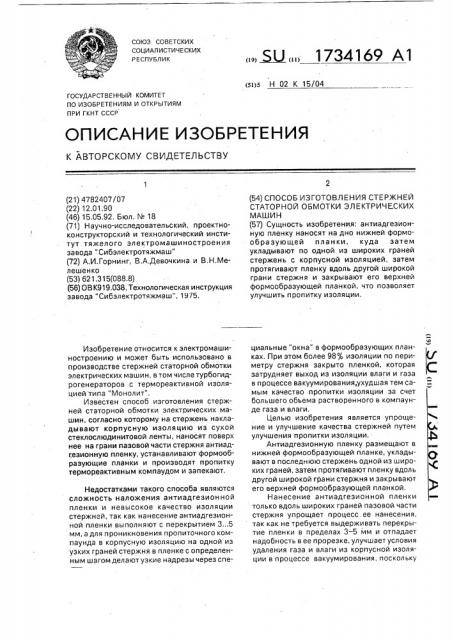

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4782407/07 (22) 12.01.90 (46) 15.05.92. Бюл. N. 18 (71) Научно-исследовательский, проектноконструкторский и технологический институт тяжелого электромашиностроения завода ". Сибэлектротяжмаш" (72) А.И.Горнинг, B,А.Девочкина и В,Н.Мелешенко (53) 621.315(088.8) (56) ОВК919.038, Технологическая инструкция завода "Сибэлектротяжмаш", 1975.

Изобретение относится к электромашиностроению и может быть использовано в производстве стержней статорной обмотки электрических машин, в том числе.турбогидрогенераторов с термореактивной изоляцией типа "Монолит".

Известен способ изготовления стержней статорной обмотки электрических машин, согласно которому на стержень накладывают корпусную изоляцию из сухой стеклослюдинитовой ленты, наносят поверх нее на грани пазовой части стержня антиадгезионную пленку, устанавливают формообразующие планки и производят пропитку термореактивным компаудом и запекают, Недостатками такого способа являются сложность наложения антиадгезионной пленки и невысокое качество изоляции стержней, так как нанесение антиадгезионной пленки выполняют с перекрытием 3...5 мм, а для проникновения пропиточного компаунда в корпусную изоляцию на одной из узких граней стержня в пленке с определенным шагом делают узкие надрезы через спе„„. Ж„„1734169 А1 (54) СПОСОБ ИЗГОТОВЛЕНИЯ СТЕРЖНЕЙ

СТАТОРНОЙ ОБМОТКИ ЭЛЕКТРИЧЕСКИХ

МАШИН (57) Сущность изобретения; антиадгезионную пленку наносят на дно нижней формообразующей планки, куда затем укладывают по одной из широких граней стержень с корпусной изоляцией, затем протягивают пленку вдоль другой широкой грани стержня и закрывают его верхней формообразующей планкой, что позволяет улучшить пропитку изоляции, циальные "окна" в формообразующих планках. При этом более 98% изоляции по периметру стержня закрыто пленкой, которая затрудняет выход из изоляции влаги и газа в процессе вакуумирования,ухудшая тем самым качество пропитки изоляции за счет большего объема растворенного в компаунде газа и влаги, Целью изобретения является упрощение и улучшение качества стержней путем улучшения пропитки изоля ции.

Антиадгезионную пленку размещают в нижней формообразующей планке, укладывают в последнюю стержень одной из широких граней, затем протягивают пленку вдоль другой широкой грани стержня и закрывают его верхней формообразующей планкой, Нанесение антиадгезионной пленки только вдоль широких граней пазовой части стержня упрощает процесс. ее нанесения, так как не требуется выдерживать перекрытие пленки в пределах 3 — 5 мм и отпадает надобность в ее прорезке, улучшает условия удаления газа и влаги из корпусной изоляции в процессе вакуумирования, поскольку

1734169

25

35

45

Составитель А,Горнинг

Редактор Н.Каменская Техред М.Моргентал Корректор Н.Ревская

Заказ 1674 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 б, ) < узкие грани пазовой части стержня полностью открыты, обеспечивает доступ компаунда в изоляцию одновременно через обе узкие грани стержня.

Способ осуществляется следующим об- 5 разом; устанавливают нижнюю формообразующую планку, размещают в ней антиадгезионную пленку, укладывают стержень широкой гранью так, чтобы пазовая часть его была симметрична по длине и шири- 10 не планки, протягивают пленку вдоль другой широкой грани стержня, закрывают его верхней формообразующей планкой, осуществляют сжатие планок и помещают в пресс-форму для пропитки. 15

Формула изобретения

Способ изготовления стержней статорной обмотки электрических машин, согласно которому на стержень накладывают корпусную изоляцию из сухой слюдинитовой ленты, наносят поверх нее на грани пазовой части стержня антиадгезионную пленку, устанавливают формообразующие планки, производят пропитку термореактивным компаундом и запекают, о т л ич а ю шийся тем, что, с целью упрощения и повышения качества стержней путем улучшения пропитки изоляции, антиадгезионную пленку размещают в нижней формообразующей планке, укладывают в последнюю стержень одной из широких граней, затем протягивают пленку вдоль другой широкой грани стержня и закрывают его верхней формообразующей планкой,
