Управляемый мультивибратор климова

Управляемый мультивибратор климова

Иллюстрации

Показать все

Реферат



Изобретение относится к импульсной технике. Целью изобретения является уменьшение времени восстановления. Мультивибратор содержит три транзистора, два конденсатора, четыре резистора. Цель достигается введением электронного ключа . Электронный ключ может быть выполнен на двух транзисторах, двух резисторах и стабилитроне, 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з Н 03 К 3/28 ? 10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

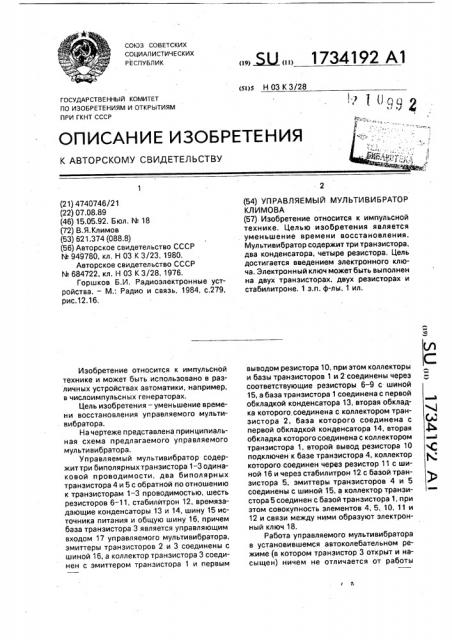

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ у

I 6 (21) 4740746/21 (22) 07.08.89 (46) 15.05.92. Бюл. N 18 (72) В,Я.Климов (53) 621.374 (088.8) (56) Авторское свидетельство СССР

¹ 994499778800, кл. Н 03 К 3/23, 1980.

Авторское свидетельство СССР

N684722,,кл. Н 03 К 3/28, 1976.

Горшков Б.И. Радиоэлектронные устройства. — М.: Радио и связь, 1984, с.279, рис. 12. 16, Изобретение относится к импульсной технике и может быть использовано в различных устройствах автоматики, например, в числоимпульсных генераторах.

Цель изобретения — уменьшение времени восстановления управляемого мультивибратора.

На чертеже представлена принципиальная схема предлагаемого управляемого мультивибратора.

Управляемый мультивибратор содержиттри биполярныхтранзистора 1 — Зодинаковой проводимости, два биполярных транзистора 4 и 5 с обратной по отношению к транзисторам 1 — 3 проводимостью, шесть резисторов 6 — 11, стабилитрон 12, времязадающие конденсаторы 13 и 14, шину 15 источника питания и общую шину 16, причем база транзистора 3 является управляющим входом 17 управляемого мультивибратора, эмиттеры транзисторов 2 и 3 соединены с шиной 16, а коллектор транзистора 3 соединен с эмиттером транзистора 1 и первым

„„Я. „„1734192 А1 (54) УПРАВЛЯЕМЫЙ МУЛЬТИВИБРАТОР

КЛИМОВА (57) Изобретение относится к импульсной технике. Целью изобретения является уменьшение времени восстановления.

Мул ьтивибратор содержит три транзистора, два конденсатора, четыре резистора, Цель достигается введением электронного ключа. Электронный ключ может быть выполнен на двух транзисторах, двух резисторах и стабилитроне, 1 з.п. ф-лы, 1 ил. выводом резистора 10, при этом коллекторы и базы транзисторов 1 и 2 соединены через соответствующие резисторы 6 — 9 с шиной

15, а база транзистора 1 соединена с первой обкладкой конденсатора 13, вторая обкладка которого, соединена с коллектором транзистора 2, база которого соединена с первой обкладкой конденсатора 14, вторая обкладка которого соединена с коллектором транзистора 1, второй вывод резистора 10 подключен к базе транзистора 4, коллектор которого соединен через резистор 11 с шиной 16 и через стабилитрон 12 с базой транзистора 5, эмиттеры транзисторов 4 и 5 соединены с шиной 15, а коллектор транзистора 5 соединен с базой транзистора 1, при этом совокупность элементов 4, 5, 10, 11 и

12 и связи между ними образуют электронный ключ 18.

Работа управляемого мультивибратора в установившемся автоколебательном режиме (в котором транзистор 3 открыт и насыщен) ничем не отличается от работы

1734192

45

55 управляемого мул ьтивибратора-прототипа, так как при этом электронный ключ 18 закрыт вследствие того, что открыт и насыщен транзистор 4 и напряжение на стабилитроне 12 меньше его напряжения стабилизации, ток через стабилитрон 12, являющийся базовым током транзистора 5, отсутствует и транзистор 5 закрыт.

При закрывании транзистора 3 транзистор 1 также закрывается, а транзистор 2 открывается и насыщается. Одновременно открывается электронный ключ 18, так как закрывается транзистор 4 и пробивается стабилитрон 12, обеспечивая протекание базового тока транзистора 5 по цепи: шина

16 — резистор 11 — стабилитрон 12 — база транзистора 5 — эмиттер транзистора 5— шина 15. Транзистор 5 открывается и насыщается, шунтируя резистор 7 в цепи перезаряда конденсатора 13 и резистор 6 в цепи заряда конденсатора 14. При этом конденсатор 13, в отличие от прототипа, перезаряжается как по цепи: шина 16 — эмиттер транзистора 2 — коллектор транзистора 2— вторая обкладка конденсатора 13 — первая обкладка конденсатора 13 — резистор 7— шина 15, так и по цепи: шина 16 — эмиттер транзистора 2 — коллектор транзистора 2— вторая обкладка конденсатора 13 — первая обкладка конденсатора 13 — коллектор транзистора 5 — эмиттер транзистора 5 — шина

15, что приводит к увеличению тока перезаряда конденсатора 13 по сравнению с прототипом. В то же время конденсатор 14, в отличие от прототипа, заряжается как по цепи: шина 16 — эмиттер транзистора 2— база транзистора 2 — первая обкладка конденсатора 14 — вторая обкладка конденсатора 14 — резистор 6 — шина 15, так и по цепи: шина 16 — эмиттер транзистора 2— база транзистора 2 — первая обкладка конденсатора 14 — вторая обкладка конденсатора 14 — коллектор транзистора 1 — база транзистора 1 — коллектор транзистора 1— коллектор транзистора 5 — эмиттер транзистора 5 — шина 15, что приводит к увеличению тока заряда конденсатора 14 по сравнению с прототипом, Следовательно, сокращаются, по сравнению с прототипом, время перезаряда конденсатора 13 и время заряда конденса5

35 тора 14, определяющие время восстановления управляемого мультивибратора, Таким образом, предлагаемое техническое решение по сравнению с прототипом обладает сокращенным временем восстановления за счет автоматического уменьшения постоянной времени цепи заряда обоих времязадающих конденсаторов при закрывании третьего транзистора, Формула изобретения

1, Управляемый мультивибратор, содержащий первый, второй и третий транзисторы, первый и второй конденсаторы, резисторы с первого по четвертый, причем коллекторы первого и второго транзисторов через соответственно первый и второй резисторы соединены с шиной источника питания, базы первого и второго транзисторов через соответственно третий и четвертый резисторы соединены с шиной источника питания, первый конденсатор включен между коллектором первого и базой второго транзисторов, второй конденсатор включен между коллектором второго и базой первого транзисторов, эмиттеры второго и третьего транзисторов соединены с общей шиной, коллектор третьего транзистора соединен с эмиттером первого транзистора, база третьего транзистора является входом управления устройства, отличающийся тем, что, с целью уменьшения времени восстановления, в него введен электронный ключ, причем сигнальные входы электронного ключа соединены с выводами третьего резистора, вход управления ключа соединен с коллектором третьего транзистора, 2. Мультивибратор по п,1, о т л и ч а юшийся тем, что электронный ключ содержит четвертый и пятый транзисторы, пятый и шестой резисторы, стабилитрон, причем эмиттер четвертого транзистора соединен с шиной источника питания, коллектор соединен через пятый резистор с общей шиной и катодом стабилитрона, анод которого соединен с базой пятого транзистора, коллектор и эмиттер которого являются сигнальными входами электронного ключа, вход управления которого соединен через шестой резистор с базой четвертого транзистора.

1734192

Составитель В, Пятецкий

Редактор Л. Пчолинская Техред М.Моргентал Корректор Т. Малец

Заказ 1675 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
