Реферат



Изобретение относится к волоконно-оптическим системам передачи информации и может быть использовано для моделирования волоконно-оптической линии связи Цель-повышение точности моделирования передачи цифровых оптических сигналов по оптическому кабелю заданной протяженности . Устройство содержит формирователь 1 импульсной последовательности, электрооптический 2 и оптоэлектрический 3 преобразователи, блоки регенерации 4 и коммутации 5, счетчик 6 импульсов, перестраиваемую линию задержки 7, отрезок оптического кабеля 8 и четырехполюсный оптический направленный ответвитель 9. Оптический сигнал несколько раз проходит через отрезок оптического кабеля и направленный ответвитель 9. 1 ил.

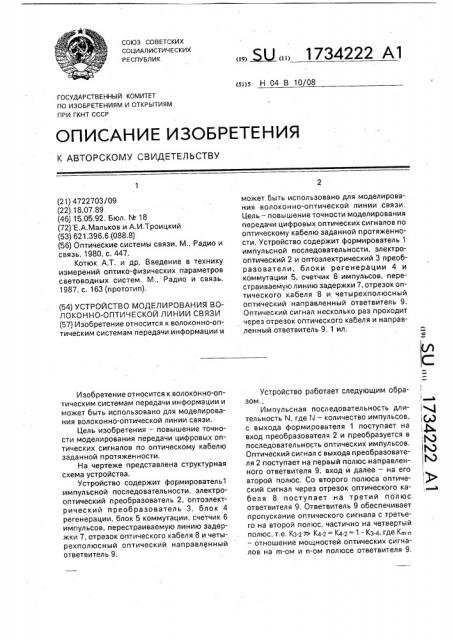

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Н 04 В 10/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4722703/09 (22) 18,07,89 (46) 15,05.92. Бюл, ¹ 18 (72) Е.А.Мальков и А.И.Троицкий (53) 621,396.6 (088,8) (56) Оптические системы связи, М., Радио и связь, 1980, с. 447.

Котюк А.Т. и др. Введение в технику измерений оптико-физических параметров световодных систем, М., Радио и связь, 1987, с. 163 (прототип). (54) УСТРОЙСТВО МО4ЕЛИРОВАНИЯ ВОЛОКОННО-ОПТИЧЕСКОЙ ЛИНИИ СВЯЗИ (57) Изобретение относится к волоконно-оптическим системам передачи информации и

Изобретение относится к волоконно-оптическим системам передачи информации и может быть использовано для моделирования волоконно-оптической линии. связи.

Цель изобретения — повышение точности моделирования передачи цифровых оптических сигналов по оптическому кабелю заданной протяженности.

На чертеже представлена структурная схема устройства.

Устройство содержит формирователь1 импульсной последовательности, электрооптический преобразователь 2, оптоэлектрический преобразователь 3, блок 4 регенерации, блок 5 коммутации, счетчик 6 импульсов, перестраиваемую линию задержки 7, отрезок оптического кабеля 8 и четырехполюсный оптический направленный ответвитель 9.

„„ Ы„„1734222 А1 может быть использовано для моделирования волоконно-оптической линии связи.

Цель — повышение точности моделирования передачи цифровых оптических сигналов по оптическому кабелю заданной протяженности. Устройство содержит формирователь 1 импульсной последовательности, электрооптический 2 и оптоэлектрический 3 преобразователи, блоки регенерации 4 и коммутации 5, счетчик 6 импульсов, перестраиваемую линию задержки 7, отрезок оптического кабеля 8 и четырехполюсный оптический направленный ответвитель 9.

Оптический сигнал несколько раз проходит через отрезок оптического кабеля и направЛенный ответвитель 9, 1 ил.

Устройство работает следующим образом., Импульсная последовательность длительность N, где М вЂ” количество импульсов, с выхода формирователя 1 поступает на вход преобразователя 2 и преобразуется в последовательность оптических импульсов.

Оптический сигнал с выхода преобразователя 2 поступает на первый полюс направленного ответвителя 9, вход и далее — на его второй полюс. Со второго полюса оптический сигнал через отрезок оптического кабеля 8 поступает на третий полюс ответвителя 9, Ответвитель 9 обеспечивает пропускание оптического сигнала с третьего на второй полюс, частично на четвертый полюс, т.е. Кз-г w K4-г = К4-2=1 — K34, где Km— отношение мощностей оптических сигналов на m-ом и и-ом полюсе ответвителя 9, 1734222! и гг = — " с

55

Таким образом обеспечивается циркуляция части энергии оптического сигнала в отрезке оптического кабеля 8 и после каждого прохождения этого отрезка часть энергии поступает на четвертый полюс ответвителя

9 и далее — на вход преобразователя 3, где оптический сигнал преобразуется в электрический и затем подается на первый вход блока 4, На второй вход блока 4 через перестраиваемую линию задержки 7 подается сигнал тактовой частоты со второго выхода формирователя 1. Постоянная времени перестраиваемой линии задержки 7 выбирается из jjcJlo8vlsl где I — длина отрезка оптического кабеля 8, n — показатель преломления сердечника оптического кабеля, с — скорость света в вакууме, что обеспечивает правильное соотношение фаз (синхронизации) принимаемого сигнала и стробирующих импульсов. С выхода блока

4 восстановленный по длительности и амплитуде импульсный сигнал поступает на первый вход счетчика 6, На второй вход того же счетчика поступает сигнал тактовой частоты с выхода перестраиваемой линии задержки 7, необходимый для работы счетчика. ОбьемЧ счетчика 6 выбирается из условия

\/= iN, где i — количество оборотов последовательности оптических импульсов в петле, образованной отрезком оптического кабеля 8 длиной i и ответвителем 9, Как только количество импульсов, поступающих на вход счетчика 6„становится равным V, на выходе счетчика появляется рэзрешающий сигнал, который поступает на управляющий вход блока 5 и на вход формирователя 1.

При наличии разрешающего сигнала на управляющем входе блока 5 сигнал с блока

4 регенерации подается на выход устройства, Формула изобретения

Устройство моделирования волоконнооптической линии связи, содержащее последовательно соединенные формирова5 тель импульсной последовательности и электрооптический преобразователь, и оптоэлектрический преобразователь, о т л ич а ю щ е е с я тем, что, с целью повышения точности моделирования передачи цифро10 вых оптических сигналов по оптическому кабелю заданной протяженности, введены последовательно соединенные блок регенерации и блок коммутации, счетчик импульсов, перестраиваемая линия задержки, 15 отрезок оптического кабеля и четырехполюсный оптический направленный ответвитель, выход электрооптического преобразователя соединен с первым полюсом четырехполюсного оптического направленного

20 ответвителя, второй полюс которого через отрезок оптического кабеля соединен с третьим полюсом четырехполюсного оптического направленного ответвителя, четвертый полюс которого соединен со входом

25 оптоэлектрического преобразователя, выход которого соединен со входом блока ре. генерации, выход которого соединен со входом счетчика импульсов, второй выход формирователя импульсной последователь30 ности соединен со входом перестраиваемой линии задержки, выход которой соединен с тактовыми входами блока регенерации и счетчика импульсов, выход которого соединен с управляющими входами блока комму35 тации и формирователя импульсной последовательности, выход блока коммутации является выходом устройства, при этом длина отрезка оптического кабеля определяется из соотношения

NcТ

n — Мс!т где N — количество, а Т вЂ” длительность импульсов двойной последовательности, с—

45 скорость света в вакууме, n — показатель преломления, т — обобщенная дисперсия сердечника оптического кабеля, i — количество циклов, прошедших последовательностью в петле отрезка оптического кабеля, 1734222
