Реферат

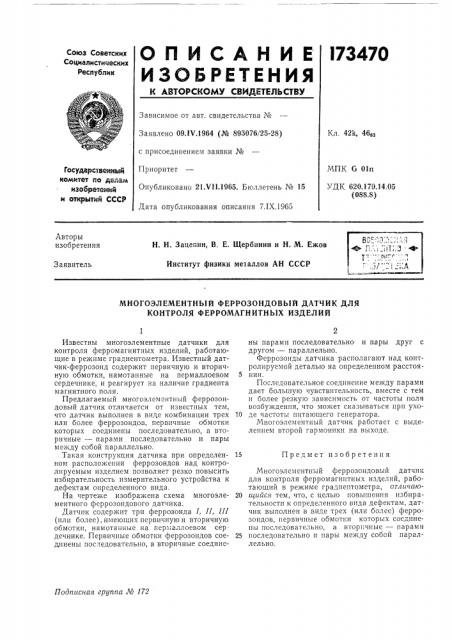

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

l73 470

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 42k, 46щ

Заявлено 09.IV.1964 (№ 893076/25-28) с присоединением заявки №

Приоритет

Опубликовано 21.Ч11.1965. Бюллетень № 15

Дата опубликования описания 7.IX.1965

МПК С 01п

УДК 620.179.14.05 (088.8) Государственнци комитет по делам изобРетений и открытий СССР

Авторы изобретения

Н. Н. Зацепин, В, Е. Щербинин и H. М. Ежов

Институт физики металлов АН СССР

3 аявитель

МНОГОЭЛЕМЕНТНЫЙ ФЕРРОЗОНДОВЫЙ ДАТЧИК ДЛЯ

КОНТРОЛЯ ФЕРРОМАГНИТНЫХ ИЗДЕЛИЙ

Подписная группа № 172

Известны многоэлементные датчики для контроля ферромагнитных изделий, работающие в режиме градиентометра. Известный датчик-феррозонд содержит первичную и вторичную обмотки, намотанные на пермаллоевом сердечнике, и реагирует на наличие градиента магнитного поля.

Предлагаемый многоэлементный феррозондовый датчик отличается от известных тем, что датчик выполнен в виде комбинации трех или белее феррозондов, первичные обмотки которых соединены последовательно, а вторичные — парами последовательно и пары между собой параллельно.

Такая конструкция датчика при определенном расположении феррозондов над контролируемым изделием позволяет резко повысить избирательность измерительного устройства к дефектам определенного вида, На чертеже изображена схема многоэлементного феррозопдового датчика.

Датчик содержит трн феррозонда 1, II, III (или более), имеющих первичную и вторичную обмотки, намотанные на пер.; аллоевом сер. дечнике. Первичные обмотки феррозондов соединены последовательно, а вторичные соединены парами последовательно и пары друг с другом — параллельно.

Феррозонды датчика располагают над контролируемой деталью на определенном расстоя5 нии.

Последовательное соединение между парами дает большую чувствительность, вместе с тем и более резкую зависимость от частоты поля возбуждения, что может сказываться прп yxoI0 де частоты питающего генератора.

Многоэлементный датчик работает с выделением второй гармоники на выходе.

15 Предмет изобретения

Многоэлементный феррозондовый датчик для контроля ферромагнитных изделий, работающий в режиме градиептометра, отличаю20 и1ийся тем, что, с целью повышения избирательности к определенного вида дефектам, датчик выполнен в виде трех (илп более) феррозондов, первичные обмотки которых соединены последовательно, а вторичные — парами

25 последовательно и пары между собой параллельноо.

173470
