Приспособление для облегчения хождения слепых

Приспособление для облегчения хождения слепых

Иллюстрации

Показать все

Реферат



Применение: в ортопедии, а именно для облегчения передвижения слепых. Сущность: приспособление для облегчения хождения слепых содержит основание 1 на колесной опоре, телескопический стержень 2 с фиксатором 3 и рукояткой. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (s1)s А 61 Н 3/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

,, y0g92, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4759276/14 (22) 16.11,89 (46) 23.05,92, Бюл. ЬЬ 19 (75) О.О. Шугуров (53) 614.8(088.8) (56) Авторское свидетельство СССР

М 1161107, кл. А 61 Н 3/06, 1985, (54) ПРИСПОСОБЛЕНИЕ ДЛЯ ОБЛЕГЧЕНИЯЯ ХОЖДЕ Н ИЯ СЛ ЕПЫХ (57) Применение: в ортопедии, а именно для облегчения передвижения слепых, Сущность: приспособление для облегчения хождения слепых содержит основание 1 на колесной опоре, телескопический стержень

2 с фиксатором 3 M pукояткой. 1 NJ1.

1734742

Составитель О, Шугуров

Техред М Моргентал Корректор M. Пожо

Редактор Г. Папп

Тираж Подписное

ВН :".У":И Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская нвб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород. ул.Гагарина, 101

Изобретение относится к медицинской технике, в частности к устройствам для облегчения ходьбы слепых.

Известно приспособление для облегчения ходьбы слепых, содержащее установленное на колесной опоре основание и связанный с ним стержень с рукояткой, Недостатком известного устройства является необходимость удерживания кисти руки по центру туловища, что требует лишних физических усилий и создает неудобство в использовании устройства, Цель изобретения — обеспечение удобства пользования.

Указанная цель достигается тем, что стержень выполнен со ступенчатым изгибом.

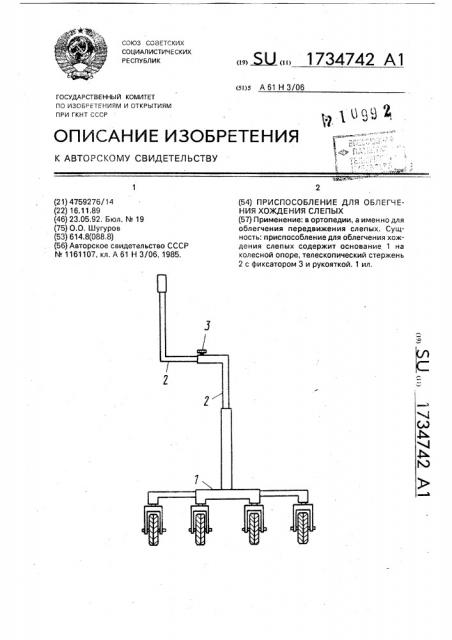

На чертеже приведено приспособление для облегчения хождения слепых.

К основанию 1 присоединен стержень

2, выполненный со ступенчатым изгибом.

Величина изгиба регулируется с помощью фиксатора 3, Действует приспособление следующим образом.

С помощью фиксатора 3 человек устанавливает нужный размер изгиба стержня.

Следовательно, теперь при движении человека центральная часть опоры будет нахо5 диться в одной плоскости с его центральной осью, Это позволяет двигаться точно по центру опоры, причем в это время рука, толкающая устройство, будет расположена вдоль туловища.

10 Таким образом наличие изгиба в стержне позволяетдвигаться точно по следу катящейся опоры, причем рабочая рука человека будет расположена в естественном положении относительно корпуса туловища, что

15 приводит к повышению удобства при использовании устройства. Формула изобретения

Приспособление для облегчения хождения слепых, содержащее установленное на

20 колесной опоре основание и связанный с ним телескопический стержень с рукояткой, о т л и ч а ю щ е е с я тем, что, с целью обеспечения удобства пользования, стержень выполнен со ступенчатым изгибом.
