Устройство для магнитотерапии

Устройство для магнитотерапии

Иллюстрации

Показать все

Реферат



Использование: воздействие на организм в целом для магнитотерапии при неврастении и невралгии. Сущность изобретения: два одинаковых индуктора, установленных соосно на заданном расстоянии один от другого, образованы каждый четырьмя катушками индуктивности , расположенными послойно на полом сердечнике. Все катушки подключены к источнику постоянного напряжения через программный переключатель. 1 ил.

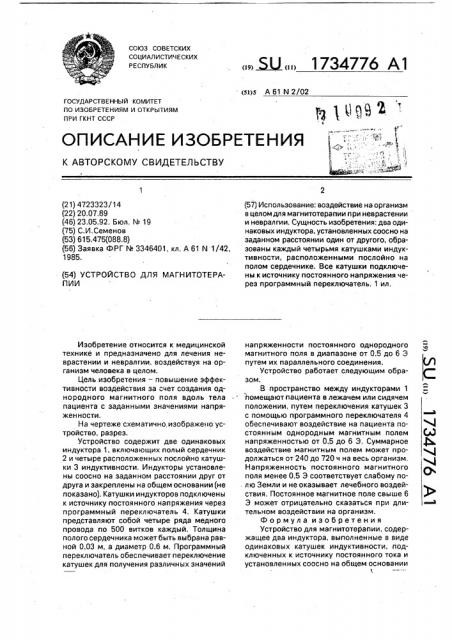

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51)5 А 61 N 2/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4723323/14 (22) 20.07.89 (46) 23.05.92. Бюл. N. 19 (75) С,И,Семенов (53) 615.475(088.8) (56) Заявка ФРГ N 3346401, кл, А 61 N 1/42, 1985. (54) УСТРОЙСТВО ДЛЯ МАГНИТОТЕРАПИИ

Изобретение относится к медицинской технике и предназначено для лечения неврастении и невралгии, воздействуя на организм человека в целом.

Цель изобретения — повышение эффективности воздействия за счет создания однородного магнитного поля вдоль тела пациента с заданными значениями напряженности, На чертеже схематично, изображено устройство, разрез.

Устройство содержит две одинаковых индуктора 1, включающих полый сердечник

2 и четыре расположенных послойно катушки 3 индуктивности, Индукторы установлены соосно на заданном расстоянии друг от друга и закреплены на общем основании (не показано). Катушки индукторов подключены .к источнику постоянного напряжения через программный переключатель 4. Катушки представляют собой четыре ряда медного провода по 500 витков каждый, Толщина полого сердечника может быть выбрана равной 0,03 м, а диаметр 0,6 м. Программный переключатель обеспечивает переключение катушек для получения различных значений (57) Использование: воздействие на организм в целом для магнитотерапии при неврастении и невралгии. Сущность изобретения: два одинаковых индуктора, установленных соосно на заданном расстоянии один от другого, образованы каждый четырьмя катушками индуктивности, расположенными послойно на полом сердечнике. Все катушки подключены к источнику постоянного напряжения через программный переключатель. 1 ил. напряженности постоянного однородного магнитного поля в диапазоне от 0,5 до 6 Э путем их параллельного соединения.

Устройство работает следующим образом, В пространство между индукторами 1 помещают пациента в лежачем или сидячем положении, путем переключения катушек 3 с помощью программного переключателя 4 обеспечивают воздействие на пациента постоянным однородным магнитным полем напряженностью от 0,5 до 6 Э, Суммарное воздействие магнитным полем может продолжаться от 240 до 720 ч на весь организм, Напряженность постоянного магнитного поля менее 0,5 Э соответствует слабому полю Земли и не оказывает лечебного воздействия. Постоянное магнитное поле свыше 6

Э может отрицательно сказаться при длительном воздействии на организм.

Формула изобретения

Устройство для магнитотерапии, содержащее два индуктора. выполненные в виде одинаковых катушек индуктивности, подключенных к источнику постоянного тока и установленных соосно на общем основании

1734776

-дсссхоос

Составитель В.Назарова

Техред М.Моргентал Корректор M.Ìàêñèìèøèíåö

Редактор И.Дербак

Заказ 1764 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 на заданном расстоянии одна от другой, о тл и ч а ю щ е е с я тем, что, с целью повышения эффективности воздействия за счет создания однородного магнитного поля вдоль тела пациента с заданными значениями напряженности, каждый индуктор снабжен по крайней мере тремя дополнительными катушками индуктивности, расположенными послойно на основных катушках, установленных на полых сердечниках, при этом все ка5 тушки подключены к источнику постоянного тока через программный переключатель,
