Реферат



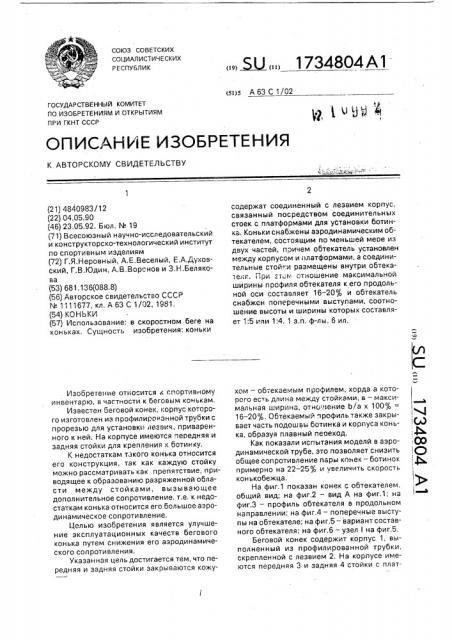

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 63 С 1/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР и i vLJg 4

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ!

ы ,ф

ОО ,О, фь )>

) а (21) 4840983/12 (22) 04.05.90 (46) 23,05,92, Бюл. 1Ф 19 (71) Всесоюзный научно-исследовательский и конструкторско-технологический институт по спортивным изделиям (72) Г.Я,Неровный, А.Е.Веселый, Е.А,Духовский, Г.В.Юдин, А.В,Воронов и 3.H.Áåëÿêoва (53) 681,136(088.8) (56) Авторское свидетельство СССР

N 1111677, кл, А 63 С 1/02, 1981. (54) КО Н Ь КИ (57) Использование: в скоростном беге на коньках. Сущность изобретения; коньки

Изобрете: ие относится к споотивному инвентарю, в частности к беговым конькам, Известен беговой конек., корпус которого изготовлен из профилира анной трубки с прорезью для установки лезвия, приваренного к ней. На корпусе имеются передняя и задняя стойки для крепления к ботинку.

К недостаткам такого конька относится его конструкция, так как каждую стойку можно рассматривать как препятствие, приводящее к образованию разряженной области между стойками, вызывающее дополнительное сопротивление, т.е, к недостаткам конька относится его большое аэродинамическое сопротивление.

Целью изобретения является улучшение эксплуатационных качеств бегового конька путем снижения его аэродинамического сопротивления.

Указанная цель достигается тем, что передняя и задняя стойки закрываются кожу„„5U ÄÄ 1734804 А1 содержат соединенный с лезвием корпус, связанный посредством соединительных стоек с платформами для установки ботинка. Коньки снабжены аэродинамическим обтекателем, состоящим по меньшей меое из двух частей, причем обтекатель установлен между корпусом и платформами, а соединительные стой и размещены внутри обтекателя. Ip_#_ зт:м отношение максимальной ширины профиля обтекателя к его продольной оси составляет 16-20% и обтекатель снабжен поперечными выступами, соотношение высоты и ширины которых составляет 1:5 или 1. 4. 1 з.п. ф-лы, 6 ил. хом — обтекаемым профилем, хорда а которого ес ь длина между стойками, в — максимальная ширина, отношение b/а х 100% =

16-20, Обтекаемый профиль также закрывает часть подошвы ботинка и корпуса конька, образуя плавный пеоеход, Как показали испытания моделй в аэродинамической трубе, это позволяет снизить общее сопротивление пары конек — ботинок примерно на 22 — 25% и увеличить скорость конькобежца, На фиг.1 показан конек с обтекателем, общий вид; на фиг,2 — вид А на фиг.1; на фиг.3 — профиль обтекателя в продольном направлении; на фиг.4 — поперечные выступы на обтекателе; на фиг,5 — вариант составного обтекателя; на фиг.6 — узел! на фиг.5.

Беговой конек содержит корпус 1, выполненный из профилированной трубки, скрепленной с лезвием 2, На корпусе имеются передняя 3 и задняя 4 стойки с плат1734804 формами (опорами) для крепления к подошве ботинка 5. Хорда а обтекателя есть длина между стойками, Ь вЂ” максимальная ширина, отношение Ь/а х 100% = 16-20%, Обтекатель может состоять из двух или бо- 5 лее частей. Например, на фиг.3 обтекатель состоит из двух частей 7и 8- симметричных половин; на фиг,5 — из шести составных частей — двух симметричных половин 9 и 10 в лобовой части (пример соединения этих 10 частей дан на фиг.6), двух боковин выпуклых половин 11 и 12 и двух симметричных половин 13 и 14 в кормовой части, соединенных с помощью штырей 16 и 15 и соответствующих им пазов, которые выполнены за одно 15 целое с боковыми частями обтекателя.

Перед сборкой обтекателя с коньком и ботинком эти составные части покрываются клеющим составом и надежно скрепляются, Данный профиль можно рассматривать 20 как пилон, вблизи кбторого образуется ламинарный пограничный слой. Как показали аэродинамические испытания, поверхностное сопротивление конька с обтекателем может быть снижено еще на 7%, если нане-. 25 сти на боковую поверхность обтекателя поперечные выступы 17 и 18 (фиг.4), имеющие соотношения высоты выступа h к его ширине с как 1:5 или 1:4.

Следует отметить также, что сопротивление конька, снабженного обтекателем, при скорости, равной 10 м/с, уменьшается на 36%, при скорости, равной 15 м/с, уменьшается íà 29% по сравнению с прототипом.

Формула изобретения

1. Коньки, содержащие соединенный с лезвием корпус, связанный пссредством соединительных стоек с платформами для установки ботинка, о т л и ч а ю щ и е с я тем, что, с целью улучшения эксплуатационных качеств, они снабжены обтекателем в виде кожуха, состоящим по меньшей мере из двух частей, установленным между корпусом и платформами и закрывающим соединительные стойки, при этом отношение максимальной ширины профиля обтекателя к его длине составляет 16-20%, 2. Коньки.по пп.1 и 2, о т л и ч а ю щ и ес я тем, что обтекатель снабжен поперечными выступами, отношение высоты которых к их ширине составляет 1:5 или 1;3, 1734804

1734804

40

50

Составител ь Г. Кудров

Техред M.Ìîðãåíòàë Корректор А. Осауленко

Редактор С, Пекарь

Производственно-издательский комбинат "Патент", г. Чжгород, ул,Гагарина, 101

Заказ 1765 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5
