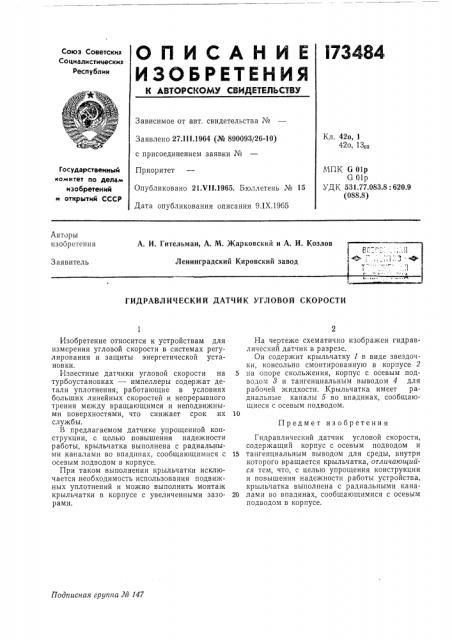

О П И С А Н И Е l73484
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 27.III 1964 (№ 890093/26-10) с присоединением заявки №
Приоритет
Опубликовано 21.VII.1965. Бюллетень № 15
Дата опубликования описания 9.IX.1965
Кл. 42о, 1
42о, 13оз
Государственный комитет по делам изобретений и открытии СССР
МПК G Olp
G 01р
УДК 531.77.083.8: 620.9 (088.8) Авторы изобретения
А. И. Гительман, А. М. Жарковский и А. И. Козлов
Ленинградский Кировский завод
Заявитель
ГИДРАВЛИЧЕСКИЙ ДАТЧИК УГЛОВОЙ СКОРОСТИ
Предмет изобретения
Подписная группа № 147
Изобретение относится к устройствам для измерения угловой скорости в системах регулирования и защиты энергетической установки.
Известные датчики угловой скорости на турбоустановках — импеллеры содержат детали уплотнения, работающие в условиях больших линейных скоростей и непрерывного трения между вращающимся и неподвижными поверхностями, что снижает срок их службы.
В предлагаемом датчике упрощенной конструкции, с целью повышения надежности работы, крыльчатка выполнена с радиальными каналами во впадинах, сообщающимися с осевым подводом в корпусе.
При таком выполнении крыльчатки исключается .необходимость использования подвижных уплотнений и можно выполнить монтаж крыльчатки в корпусе с увеличенными зазорами.
На чертеже схематично изображен гидравлический датчик в разрезе.
Он содержит крыльчатку 1 в виде звездочки, консольно смонтированную в корпусе 2
5»а опоре скольжения, корпус с осевым подводом 8 и тангенциальным выводом 4 для рабочей жидкости. Крыльчатка имеет радиальные каналы 5 во впадинах, сообщающиеся с осевым подводом.
Гидравлический датчик угловой скорости, содержащий корпус с осевым подводом и
15 тангенциальным выводом для среды, внутри которого вращается крыльчатка, отличающийся тем, что, с целью упрощения конструкции и повышения надежности работы устройства, крыльчатка выполнена с радиальными кана20 лами во впадинах, сообщающимися с осевым подводом в корпусе. 173484
