Реферат



Испотьзование: очистка и сепарация семян в электрическом поле. Сущность изобретения: под питателем 1 установлены с возможностью вращения заземленный осадительный электрод 4 в виде покрытого слоем полупроводника с вентильной проводимостью барабана и коронирующий электрод 2. Источник высокого напряжения 3 подключен к электродам 2 и 4. Под барабаном 4 установлены приемники 8 продуктов разделения. Сепаратор снабжен установленным вблизи поверхности барабана 4 за коронирующим электродом 2 по ходу вращения барабана 4 источником 7 электрического света и установленной между коронирующим электродом 2 и источником 7 света светонепроницаемой перегородкой 5. Источник 7 выполнен с возможностью регулирования интенсивности светового потока путем подключения к регулятору 6 напряжения . Разделяемые семена поступают из питателя 1 на-поверхность барабана 4 и заряжаются на нем под действием коронного разряда от электрода 2. Вращающийся барабан 4 переносит на в освещенную область разделения. В этой области проводимость полупроводникового слоя барабана 4 резко уменьшается, что приводит к уменыпе1 нию времени разрядки частиц. Продукты разделения попадают в приемники 8. Прилипшие к барабану 4 частицы удаляются щеткой 9. 1 ЗоПоФ-лы, 1 ил - У - Ј

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 03 С 7/02

y%l i») ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4857314/03 (22) 07..06.90 (46) 23.05.92. Бюл. 9 19 (71) Ижевский сельскохозяйственный институт (72) Ф.Д,Рен и С.А.Колесников (53) 622.777(088.8) (Se) Авторское свидетельство СССР

9 1452594, кл. В. 03 С 7/02, 1987.

Авторское свидетельство СССР

В 152631, кл. В 03 С 7/04, 1976. (54) ЭЛЕКТРИЧЕСКИЙ СЕПАРАТОР (57) Испочьзование: очистка и сепарация семян в электрическом поле. Сущность изобретения: под питателем 1 установлены с возможностью вращения заземленный осадительный электрод 4 в виде покрытого слоем полупроводника с вентильной проводимостью барабана и коронирующий электрод 2. Источник высокого напряжения 3 подключен к электродам 2 и 4. Под барабаном 4 установлены приемники 8 продуктов

„„ Ж„„1734857 Al

2 разделения. Сепаратор снабжен установленным вблизи поверхности барабана 4 за коронирующим электродом 2 по ходу вращения барабана 4 источником 7 электрического света и установленной между коронирующим электродом

2 и источником 7 света светонепроницаемой перегородкой, 5. Источник 7 выполнен с возможностью регулирования интенсивности светового потока путем подключения к регулятору 6 напряжения. Разделяемые семена поступают из питателя 1 на-поверхность барабана

4 и заряжаются на нем под действием коронного разряда от электрода 2.

Вращающийся барабан 4 переносит семе"" на в освещенную область разделения.

В этой области проводимость полупроводникового слоя барабана 4 резко уменьшается, что приводит к уменьше нию времени разрядки частиц. Продукты разделения попадают в приемники

8. Прилипшие к барабану 4 частицы удаляются щеткой 9. 1 з.п.ф .лы, 1 ил.

3 1734<>57

Изобретение относится к сельскохозяйственному машиностроению, а именно к машинам для очистки и сепарации семян в электрическом поле.

Известен электрический барабанный сепаратор, содержащий питатель, установленный под ним с возможностью вращения заземленный осадительный. электрод в виде барабана, покрытого слоем полупроводника с вентильной проводимостью, коронирующий электрод, исто ник высокого напряжения для подключения к электродам и приемники продуктов разделения.

Недостатком сепаратора является то, что из-за малой контактной проводимости частиц с барабаном в зоне сепарации частицы не успевают разряжаться, что ухудшает качество разделения. При 20 изменении физических свойств зерновой смеси требуется перенастройка режимов работы сепаратора, что связано с уменьшением производительности.

Цель изобретения - повышение качества разделения зерновой смеси и производительности сепаратора. указанная цель достигается тем, з что в электрическом барабанном сепараторе содержащем питатель корониФ

30 рующий электрод, источник высокого напряжения, заземленный осадительный электрод, выполненный в виде вращающегося барабана и покрытого слоем полупроводника с вентильной проводимостью, приемники продуктов разделения, уста- 35 навливается источник электрического . света и светонепроницаемая перегородка, разделяющая рабочую зону барабана на две области: неосвещаемая (темная) область зарядки и освещаемая (светлая) <0 область разделения частиц по фракци-, ям. Источник электрического света Выполнен с возможностью регулирования интенсивности светового потока.

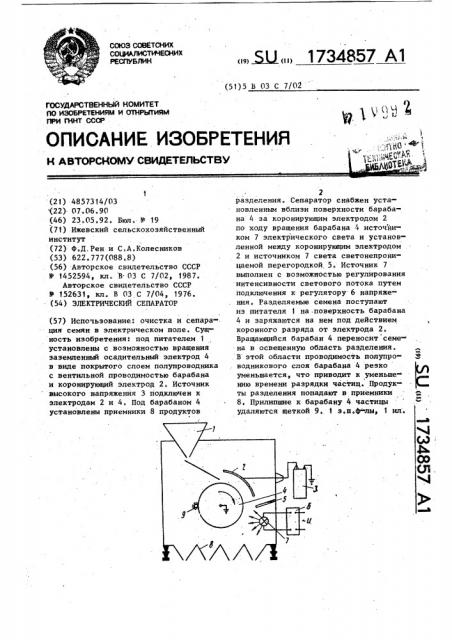

На чертеже изображен электрический сепаратор.

Сепаратор содержит питатель 1, коронирующий электрод 2, источник высокого напряжения 3, заземленный осади тельный электрод, выполненный в виде барабана 4 и покрытый слоем полупроводника с вентильной проводимостью, светонепроницаемую перегородку 5, разделяющую рабочую зону на две области: область зарядки и область разделения, регулятора напряжения 6, источника электрического света 7, приемники продуктов разделения 8 и щетку 9.

Электрический сепаратор работает следующим образом.

Сепарируемый материал поступает из питателя 1 в область зарядки на заземленный осадительный электрод в виде барабана 4, покрытый полупроводниковым слоем с вентильной проводимостью, например селеном, где семена заряжаются под действием поля коронного разряда. Область зарядки не освещается и слой полупроводника имеет большое электрическое сопротивление.

Вращаясь, барабан перемещает заряженную зерновую смесь в область разделения. Данная область освещается источником 7 электрического света.

При освещении проводимость полупроводникового слоя резко уменьшается, что приводит к уменьшению переходного электрического сопротивления между частицей и барабаном и к уменьшению времени разрядки. Это благоприятно сказывается на качестве разделения ерновой смеси. Продукты разделения по фракциям попадают в приемники 8 готовой продукции. Прилипшие к поверхности барабана частицы удаляются щеткой 9.

Регулируя интенсивность светого потока изменением напряжения питания источника 7 света при помощи регулятора 6 напряжения, можно получить хорошее качество сепарации при изменении физико-механических свойств зерновой массы, например влажности.

Таким образом, предлагаемая конст-, рукция электрического барабанного сепаратора позволяет улучшить качество разделения и производительность машины при изменении физико-механических свойств зерновой смеси.

@ о в м у л а изобретения

1. Электрический сепаратор, включающий питатель, установленный под ним с возможностью вращения заземлен . ный осадительный электрод в виде барабана, покрытого слоем полупроводника с вентильной проводимостью, коронирующий электрод, источник высокого напряжения для подключения к электродам и приемники продуктов раз деления, о т л и ч а ю щ и 9 с я тем1 что, с целью повышения качестве раз- деления зерновой смеси, сепаратор снабжен источником электрического света, установленным вблизи от по °

1734857

Составитель . Е.Левчаев, Текред(П,олийнык . Корректор Н.Король

Редактор В.Данко

Заказ 1768 Тираж Подписное

ВНИЙПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 верхности барабана эа коронирующим электродом по ходу вращения барабана, и светонепроницаемой перегородкой, установленной между коронирующим электродом н источником света.

2. Сепаратор по п.1, о т л и— ч а ю шийся тем, что источник света выполнен с возможностью регулирования интенсивности светового по. тока.
