Центробежный сепаратор для осветления жидкости

Центробежный сепаратор для осветления жидкости

Иллюстрации

Показать все

Реферат



Использование: изобретение относится к оборудованию для разделения жидкостей в поле действия центробежных сил и может быть использовано в пищевой, микробиологической и других отраслях промышленности. Сущность: центробежный сепаратор для осветления жидкости, включает барабан 1, содер4 жащий крышку 2 с переливным кольцом 3 и тарелкодержатель 4 с пакетом тарелок 5, приемно-выводное устройство 6, состоящее из питающего патрубка 7, напорной камеры 8 и напорного диска 9, и устройство 10 для герметизации полости барабана, содержащее расположенную над напорной камерой 8 гидрокамеру 11, образованную верхней 12 и нижней 13 крышками, последняя из которых имеет внутренний кольцевой бурт 14 и размещенный в гидрокамере 11 герметизирующий диск 15„ Нижняя крышка 13 имеет канал 16 для перетока части осветленного продукта в гидрокамеру Л 1, высота которого равна высоте внутреннего кольцевого бурта 14 нижней крышки, при; этом канал 16 расположен на радиусе, превышающем внутренний радиус переливного кольца 13. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК () л.й.й.ссс,, (u)3

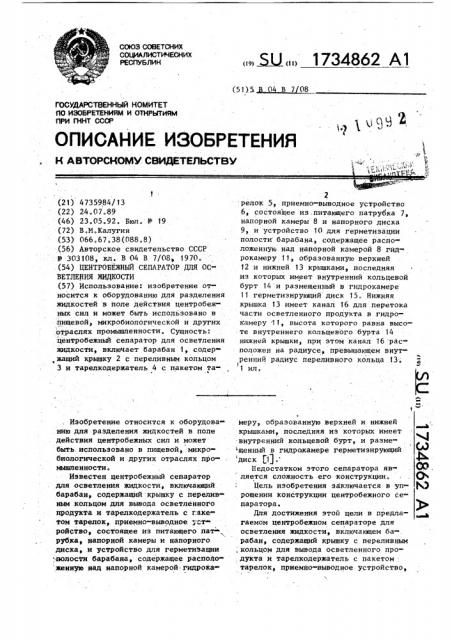

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOIVIY СВИДЕТЕЛЬСТВУ

1 меру, образованную верхней и нижней крышками, последняя из которых имеет внутренний кольцевой бурт, и разме щенный в гидрсасамере герметизирующий диск P) . - 4-

Недостатком этого сепаратора яв- ОР ляется сложность его конструкции. . (Ь

Цель изобретения заключается в уп- Я рощении конструкции центробежного сепаратора.

Для достижения зтой цели в предлагаемом центробежном сепараторе для осветления жидкости, включающем барабан, содержащий крышку с переливным

;кольцом для вывода осветленного продукта и тарелкодержатель с пакетом тарелок, приемно-выводное устройство, ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4735984/13 (22) 24.07.89 (46) 23.05.92. Бюл. № 19 (72) В.М.Калугин (53) 066.67.38(088.8) (56) Авторское свидетельство СССР № 303108, кл. В 04 В 7/08» 1970. (54) ЦЕНТРОБЕЖНЫЙ CEIIAPATOP ДЛЯ ОСВЕТЛЕНИЯ ЖИДКОСТИ (57) Использование. изобретение относится к оборудованию для разделения жидкостей в поле действия центробежных сил и может быть использовано в .пищевой, микробиологической и других отраслях промышленности. Сущность: центробежный сепаратор для осветления жидкости, включает барабан 1, содер ,жащий крышку 2 с переливным кольцом

3 и тарелкодержатель 4 с пакетом iaИзобретение относится к оборудованию для разделения жидкостей в поле действия центробежных сил и может быть. использовано в пищевой, микробиологической и других отраслях промышленности.

Известен центробежный сепаратор для осветления жидкости, включающий барабан, содержащий крышку с переливным кольцом для вывода осветленного продукта и тарелкодержатель с г:акетом тарелок, приемно-выводное сг ройство, состоящее из питающего пат рубка, напорной камеры и напорного диска, и устройство для герметизации полости барабана, содержащее располо женную над напорной камерой-гидрокаЯЛ,, 1734862 А1

:релок 5, приемно-выводное устройство

6, состоящее из.питающего патрубка 7, напорной камеры 8 и напорного диска

9, и устройство 10 для герметизации полости барабана, содержащее расположенную над напорной камерой 8 гидрокамеру 11, образованную верхней

12 и нижней 13 крышками, последняя из которых имеет внутренний кольцевой бурт 14 и размещенный в гидрокамере

11 герметизирующий диск 15. Нижняя крышка 13 имеет канал 16 для перетока части осветленного продукта в гидрокамеру 1 l высота которого равна высоте внутреннего кольцевого бурта 14 нижней крышки, при зтом канал 16:расположен на радиусе, превышающем внутренний радиус переливного кольца 13.

1 ил.

1734862 состоящее из питающего патрубка, напорной камеры и напорного диска, и устройство для герметизации полости, барабана, содержащее расположенную над напорной камерой гидрокамеру, образованную верхней и нижней крышками, последняя из которых имеет внутренний кольцевой бурт, и размещенный в гйдрокамере герметизирующий диск, нижняя крышка имеет канал для перетока .части осветленного продукта в гидрокамеру, высота которого равна высоте внутреннего кольцевого бурта нижней крышки, при этом канал расположен на радиусе, превышающем внутренний радиус переливного кольца.

На чертеже схематично изображен сепаратор, частичный продольный разре,з.

Центробежный сепаратор для осветления жидкости включает барабан 1, содержащий крышку 2 с переливным кольцом 3 и тарелкодержатель 4 с пакетом тарелок 5, приемно-выводное устройСтво 6, состоящее из питающего патрубка, 7, напорной камеры 8 и напорного дис, ка 9, и устройство 10 для герметизации полости барабана сепаратора, содержащее расположенную над напорной камерой 8 гидрокамеру 11, образованную верхней крышкой 12 и нижней крышкой 13 с внутренним кольцевым буртом

14, и размещенный в гидрокамере 11 герметизирующий диск 15. Нижняя крышка 13

1 имеет канал 16, сообщающий напорную ка меру 8 с гидрокамерой 11, высота канала

16 равна высоте внутреннего кольцевоо бурта 14, канал 16 расположен на, радиусе R, превышающем внутренний радиус r переливного кольца 3. Верхняя . крышка 12 и нижняя крышка 13. с уплбтнительными прокладками 17 соединяется с крышкой 2 затяжным кольцом 1.8. Во избежание перелива герметизирующей жидкости из гидрокамеры 11 через внешнюю кольцевую щель 19 наружный диаметр внутренней кольцевой щели 20 превышает наружный диаметр внешней кольцевой щели 19. Приемно-выводное устройство снабжено также выводным патрубком 21.

Центробежный сепаратор работает следующим образом.

При достижении барабаном сепаратора рабочих оборотов производится по.дача по питающему патрубку 7 сепарируемой жидкости во.внутреннюю полость тарелкодержателя 4, а затем — в периферийную полость барабана, откуда она распределяется по пакету тарелок

5, где под действием центробежной силы тяжелые частицы отбрасываются в периферийную часть шламовой полости барабана, откуда выводятся из барабана сепаратора, а осветленная жидкость перемещается в напорную камеру 8 и заполняет ее до заданного уровня в зависимости от требований, предъявляемых к осветленной жидкости.

10

Из напорной камеры 8 при помощи напорного диска 9 через выводной патрубок 21 осветленная жидкость выводится из барабана сепаратора. Одновременно часть осветленной жидкости из напорной камеры 8 через канал 16 заполняет гидрокамеру 11 до уровня жидкости в барабане равного радиуса с погружением в нее периферийной части герметизирующего диска 15. Тем самым предотвращается вывод в атмосферу выделяющихся из сепарируемой жидкости газообразных составляющих с сохранением заданных свойств осветленной жидкости Герметизирующее устройство 10 предотвращает попадание

Формула изобретения

Центробежный сепаратор для осветления жидкости, включающий барабан, содержащий крышку с переливным коль цом для вывода осветленного продукта и тарелкодержатель с пакетом тарелок приемно--выводное устроиство, состоя- . ,1 щее из питающего патрубка, напорной камеры и напорного диска, и устройство для герметизации полости барабана, содержащее расположенную над напорной камерой гидрокамеру, образованную верхней и нижней крышками, последняя атмосферного воздуха в барабан 1 сепаратора при сепарировании жидкостей", например, белкового происхолдения. В процессе сепарирования иэ гидрокамеры 11 через внешнюю кольцевую щель

19 происходит частичное испарение жидкости, уровень которой восполняет"с ся за счет осветленной жидкости из напорной камеры 8 по каналу 16.

Для снижения уноса газообразных. составляющих иэ осветленной жидкости через канал 16 в гидрокамеру 11 ка-,: нал 16 конструктивно выполнен с малым диаметром, например 3 мм, с высотой, равной высоте кольцевого бурта 14.

Устройство позволяет значительно упростить конструкцию центробежного сепаратора для осветления жидкости.

4$ с

Составитель А.Белоусов

Техред Л.Олийнык Корректор И..Муска

Редактор Е.Полионова

Заказ .1768 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва,. Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óëòoðîä, ул. Гагарина,10, 5 17348б из которых имеет внутренний кольцевой бурт, и размещенный в гидрокамере герметизирующий диск, о т л и ч а ю— шийся тем, что, с целью упрощения конструкции, нижняя крышка имеет каI нал для перетока части осветленного продукта в гидрокамеру, высота которого равна высоте внутреннего кольцевого бурта нижней крышки, при этом канал расположен нг радиусе, превьгшающем внутренний радиус переливного кольца.
