Реферат

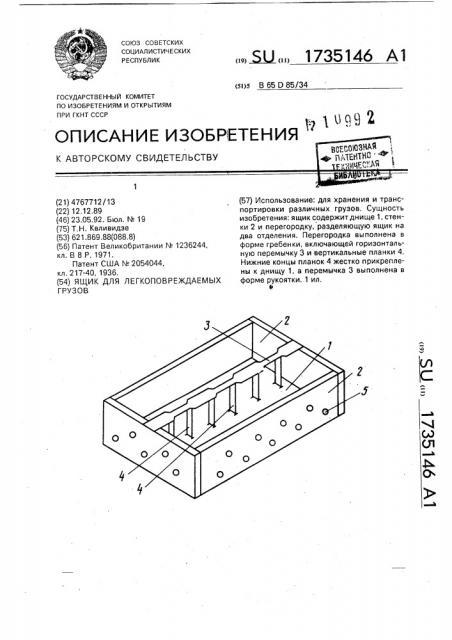

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧ Е СКИХ

РЕСПУБЛИК (si>s B 65 D 85/34 > pug) 2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4767712/13 (22) 12,12,89 (46) 23.05.92. Бюл. N 19 (75) Т,Н. Квливидзе (53) 621.869,88(088,8) (56) Патент Великобритании N 1236244, кл. В 8 Р, 1971.

Патент США N. 2054044, кл. 217-40, 1936. (54) ЯЩИК ДЛЯ ЛЕГКОПОВРЕЖДАЕМЫХ

ГРУЗОВ.. Ж. 1735146 А1 (57) Использование: для хранения и транспортировки различных грузов. Сущность изобретения: ящик содержит днище 1, стенки 2 и перегородку, разделяющую ящик на два отделения. Перегородка выполнена в форме гребенки, включающей горизонтальную перемычку 3 и вертикальные планки 4, Нижние концы планок 4 жестко прикреплены к днищу 1, а перемычка 3 выполнена в форме рукоятки,.1 ил.

1735146

35

45

Составитель В.Чудаев

Техред M,Ìîðãåíòàë

Корректор Т,Палий

Редактор М.Бланар

Заказ 1782 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Изобретение относится к таре для легкоповреждаемых грузов, преимущественно овощей и фруктов.

Известен ящик для легкоповреждаемых грузов, содержащий решетчатые днище, стенки и перегородки для разделения изделий, Известен также ящик для овощей и фруктов, содержащий решетчатые днище, стенки и перегородки для разделения продуктов.

К недостаткам известных ящиков относятся низкая жесткость днища и неудобство в эксплуатации.

Цель изобретения — повышение жесткости и удобство эксплуатации.

Ящик для легкоповреждаемых грузов содержит днище 1, стенки 2 и перегородку, оазделяющую ящик на два отделения. Перегородка выполнена в форме гребенки, включающей горизонтальную перемычку 3 и вертикальные планки 4, Нижние концы планок 4 жестко прикреплены к днищу 1, а горизонтальная перемычка 3 выполнена B форме рукоятки и установлена эаподлицо со с енками 2, в которых выполнены отверстия

5 для аэрации.

При загрузке ящика в его отделениях укладывают два различных продукта и переносят ящик за рукоятку.

Такое выполнение ящика позволяет по5 высить его жесткость, а следовательно, грузоподъемность за счет крепления днища к вертикальным планкам перемычки, а также повысить удобство эксплуатации за счет обеспечения возможности переноски ящи10 ка одной рукой и размещения в нем двух различных грузов без их смешивания.

Формула изобретения

Ящик для легкоповреждаемых грузов, 15 преимущественно овощей и фруктов, содержащий днище, стенки и перегородку, разделяющую ящик на два отделения, о т л и ч аю шийся тем, что, с целью повышения жесткости и удобства эксплуатации, перего20 родка выполнена в форме гребенки, включающей горизонтальную перемычку и вертикальные планки, нижние концы которых жестко прикреплены к днищу, при этом горизонтальная. перемычка выполнена в

25 форме рукоятки.
