Катушка для шлангов

Катушка для шлангов

Иллюстрации

Показать все

Реферат



Использование: хранение тонких и нитевидных материалов, в частности шлангов для подвода газов к горелке при сварке либо резке металлов Сущность изобретения: катушка для шлангов содержит барабан со ступицей, ось, неподвижно укрепленную в раме и проходящую через ступицу барабана, которая соединена шлицами с втулкой, вращающейся на оси, спиральную пружину, укрепленную внутренним концом во втулке, а наружным - в неподвижной обечайке. Ступица барабана снабжена храповым венцом с зубьями, направленными пологой поверхностью в сторону ручного сматывания шланга, и подпружиненной к нему собачкой. С внутренней поверхностью барабана взаимодействует двуплечий рычаг с башмаками, контактная поверхность которого выполнена по внутреннему радиусу барабана с переходом к радиусу не более плеча рычага. Рычаг вращается на оси, расположенной в диаметральной плоскости барабана, пересекающей участок меньшего радиуса башмака . Другое плечо рычага взаимодействует с пружиной, усилие которой регулируется 3 ил. со с

союз соВетских

СОЦИАЛ ИСТИЧ Е СК ИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

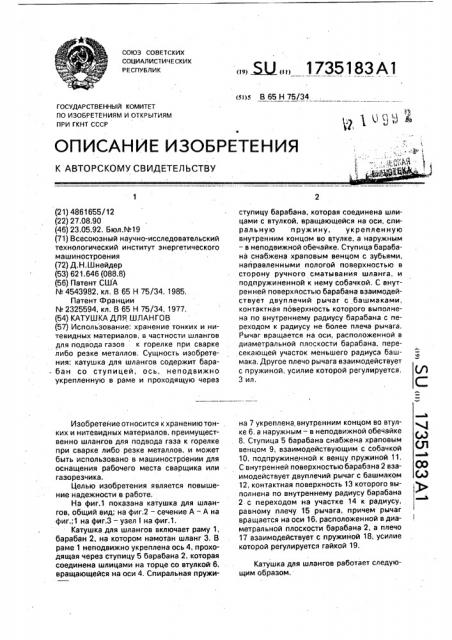

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

3 ил.

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4861655/12 (22) 27.08.90 (46) 23.05.92. Бюл.%19 (71) Всесоюзный научно-исследовательский технологический институт энергетического машиностроения (72) Д.Н.Шнейдер (53) 621.646 (088.8) (56) Патент США

N- 4543982, кл. В 65 Н 75/34, 1985.

Патент Франции

N 2325594, кл. В 65 Н 75/34. 1977. (54) КАТУШКА ДЛЯ ШЛАНГОВ (57) Использование: хранение тонких и нитевидных материалов, в частности шлангов для подвода газов к горелке при сварке либо резке металлов, Сущность изобретения: катушка для шлангов содержит бара. бан со ступицей, ось, неподвижно укрепленную в раме и проходящую через

Изобретение относится к хранениютон- . ких и нитевидных материалов. преимущественно шлангов для подвода газа к горелке при сварке либо резке металлов, и может быть использовано в машиностроении для оснащения рабочего места сварщика или газорезчика.

Целью изобретения является повышение надежности в работе, На фиг.1 показана катушка для шлангов, общий вид; на фиг.2 — сечение А — А на фиг.;1 на фиг.3 — узел 1 на фиг.1.

Катушка для шлангов включает раму 1, барабан 2, на котором намотэн шланг 3, В раме 1 неподвижно укреплена ось 4, проходящая через ступицу 5 барабана 2, которая соединена шлицами на торце со втулкой 6, вращающейся на оси 4. Спиральная пружи, . Ж„, 1735183А1 (я)ю В 65 Н 75/34 ступицу барабана, которая соединена шлицами с втулкой, вращающейся на оси, спиральную пружину, укрепленную внутренним концом во втулке, а наружным — в неподвижной обечайке, Ступица барабана снабжена храповым венцом с зубьями, направленными пологой поверхностью в сторону ручного сматывания шланга, и подпружиненной к нему собачкой. С внутренней поверхйостью барабана взаимодействует двуплечий рычаг с башмаками, контактная поверхность которого выполнена по внутреннему радиусу барабана с переходом к радиусу не более плеча рычага.

Рычаг вращается на оси, расположенной в диаметральной плоскости барабана, пересекающей участок меньшего радиуса башмака. Другое плечо рычага взаимодействует с пружиной, усилие которой регулируется, на 7 укреплена. внутренним концом во втулке 6, а наружным — в неподвижной обечайке

8. Ступица 5 барабана снабжена храповым венцом 9; взаимодействующим с собачкой

10, подпружиненной к венцу пружиной 11, С внутренней поверхностью барабана 2 взаимодействует двуплечий рычаг с башмаком

12, контактная поверхность 13 которого выполнена по внутреннему радиусу барабана

2 с переходом на участке 14 к радиусу, равному плечу 15 рычага, причем рычаг вращается на оси 16, расположенной в диаметральной плоскости барабана 2. а плечо

17 взаимодействует с пружиной 18, усилие которой регулируется гайкой 19.

Катушка для шлангов работает следующим образом.

1735183

30 ственно сматывать вручную шланг с 45 барабана, исключая его самопроизвольное

50 шланга, что позволяет регулировать его ра- 55

При сматывании шланга 3 барабан 2 со ступицей 5 вращается на оси 4 и через шлицевое зацепление вращает втулку 6, закручивая спиральную пружину 7. Защелка 10, взаимодействуя с зубьями хрьпового венца

9, не препятствует вращению ступицы 5 с барабаном 2.,Башмак 12, взаимодействуя с внутренней поверхностью барабана 2, разворачивает двуплечий рычаг таким образом, что поверхность 14 практически свободно перекатывается по внутренней поверхности барабана 2, при этом плечо 17 поднимается и сжимает пружину 18. Сматывание шланга осуществляется с минимальным сопротивлением от трения башмака 12 по внутренней поверхности барабана 2.

Как только сматывание шланга 3 прекращается, защелка 10 под действием пружины 11 закрепляется за храповой венец 9, препятствует самопроизвольному наматы ванию шланга 3 под действием закрученной пружины 7, что позволяет фиксировать л.обую рабочую длину шланга 3. При этом пружина 18, действуя на плечо рычага 17, разворачивает башмак 12 до соприкосновения .оверхности 13 с внутренней поверхностью барабана 2, причем усилие з месте контакта зависит от степени сжатия пружины 18 гайкой 19, Для наматывания шланга 3 на барабан

2 необходимо оттянуть рукой вниз собачку

10, при том храповый венец 9 окажется расфиксированным, пружина 7, раскручиваясь, через втулку б начинает вращать ступицу 5 с барабаном 2 и наматывать шланг. Вращение барабана 2 тормозится трением внутренней поверхности о. поверхность 13 башмака 12, причем тормозное усилие зависит от сжатия пружины 18 и может регулироваться с помощью гайки 19, что означает регулировку скорости сматывания шланга 3 для достижения необходимой плавности.

Храповой венец, взаимодействуя с подпружиненной собачкой, позволяет беспрепятнаматывание и закручивая спиральную пружину, в то же время достаточно приложить к собачке небольшое усилие для того, чтобы освободить храповой венец и позволить спиральной пружине, разжимаясь, привести во вращение втулку и барабан и намотать шланг обратно. Причем, отпустив собачку, можно прекратить наматывание бочую длину. При сматывании шланга башмак, контактирующий с внутренней поверхностью барабана, увлекается трением, поворачивает двуплечий рычаг и обеспечивает перекатывание своей поверхности с

15 меньшим радиусом по внутренней поверхности барабана, сжимая пружину, взаимодействующую с другим плечом рычага. При наматывании шланга, барабан, вращаясь в обратную сторону, увлекает башмак в другую сторону, причем возникает контакт с поверхностью башмака, радиусом равной внутренней поверхности барабана, что приводит к торможению последнего за счет трения, Пружина, действующая на другое плечо рычага; увеличивает усилие контакта повер- хностей. Регулируя предварительное сжатие пружины, можно менять тормозное усилие в месте контакта башмака и барабана, меняя тем самым скорость наматывания шланга.

Использование изобретения обеспечивает удобство обращения со шлангами, их сохранность за счет замедленной скорости наматывания на барабан, исключающей обрыв при задевании шлангов за предметы и при контакте ниппеля на конце шланга с катушкой. За счет остановки храпового венца собачкой возможна частичная уборка . шланга, т.е. изменение его рабочей длины, что важно при перемене места выполнения операции рабочими. Таким образом, применение изобретения позволит повысить культуру и производительность труда на участках производства металлоконструкций, Формула изобретения

Катушка для шлангов, содержащая барабан со ступицей, охватывающую его раму, ось, неподвижно укрепленную в раме и проходящую через ступицу барабана, которая соединена с втулкой, вращающейся на оси, спиральную пружину, укрепленную внутренним кольцом во втулке, а наружным — в неподвижной обечайке, и установленный на ступице барабана храповой венец с зубьями, направленными пологой поверхностью в сторону ручного сматывания шланга, взаимодействующий с подпружиненной собачкой, отл и ч а ю ща я ся тем, что, с целью повышения надежности в работе, барабан имеет средство е-о торможения, включающее двуплечий рычаг, на одном плече которого установлен башмак с контактной поверхностью, выполненной по радиусу внутренней поверхности барабана с переходом к радиусу, не превышающему длину этого плеча рычага, причем ось рычага проходит в диаметральной плоскости барабана; пересекающей точку сопряжения радиусов башмака, а другое плечо рычага снабжено регулируемой пружиной; минимальное усилие.которой не превышает усилия пружины. собачки.

f735183

1735183

Составитель Д,Шнейдер

Техред M.Moðãåíòàë Корректор Л.Патай

Редактор А.Мотыль

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Заказ 1784 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
